Expansor de Feixe Fixo / Zoom / Motorizado 1064nm / 532nm / 355nm / 266nm

Expansor de feixe 1064 / 532 / 355 / 266nm

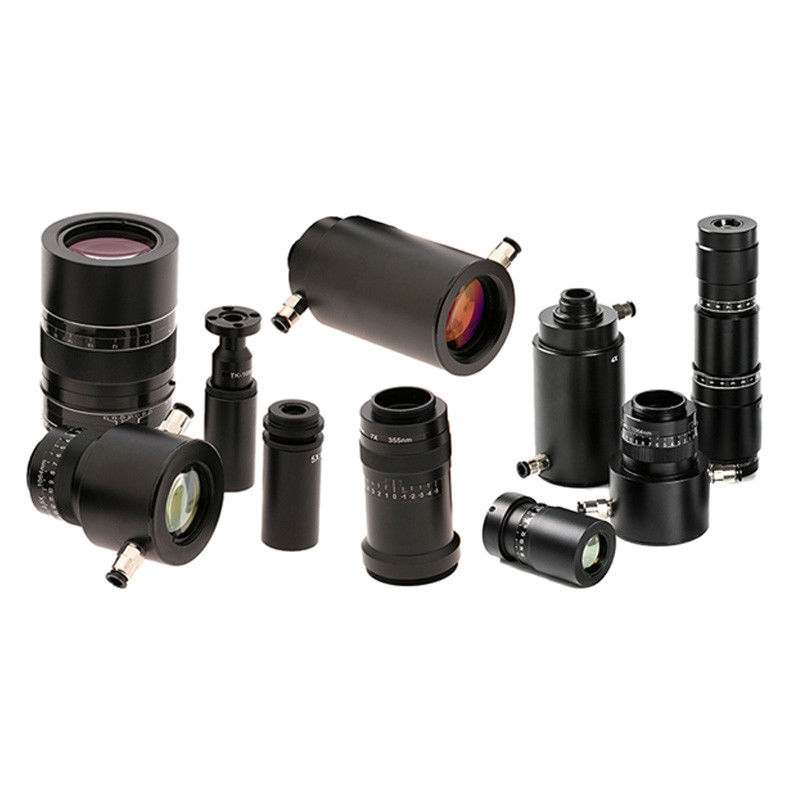

Oferecemos 3 tipos de expansores de feixe: expansores de feixe fixo, expansores de feixe zoom e expansores de feixe motorizados em vários comprimentos de onda de 266nm, 343-355nm, 405nm, 633nm, 515-545nm, 808-980nm, 1030-1090nm,155 nmPara mais informações, por favor, sinta-se à vontade para entrar em contato conosco.

As especificações das lentes utilizadas nos expansores de feixe são:

• Materiais: BK7 fino recozida, sílica fundida e ZnSe dependendo do comprimento de onda do laser.

• Diâmetro: - 0,1 mm

• Espessura: ± 0,1 mm

• Plano: lamda/4

• Qualidade da superfície: 60-40

• Revestimento: Revestimentos dielétricos HR R > 99%

Descrição do número da peça: BEST-xxx-yy-T-AA

• BEST --- Expansores de feixe da série BEST, expansores de feixe de zoom.

• xxxx------- comprimento de onda do laser: 10,6 significa 10,6 um, 532 significa 532nm, 633 significa 633nm.

• yy -------- taxa de expansão (magnificação) em vezes

• T ---------- tipo: T significa expansor de feixe ajustável; nenhum, significa expansor de feixe fixo.O "regulador" pode alterar ligeiramente a divergência do feixe..

• AA -------- propósito especial.

Exemplo: BEST-10.6-3: expansor de feixe fixo de 10,6 um, 3x; BEST-10.6-3.5T: expansor de feixe de zoom de 10,6 um, no máximo 3,5x.

Podemos usar as seguintes abreviaturas nas tabelas: WL = comprimento de onda, MAG = ampliação, CA = abertura clara, CA1 = abertura clara de entrada, CA2 = abertura clara de saída, D1 = diâmetro de entrada, D2 = diâmetro de saídaL1 = comprimento total do expansor de feixe, M1 = fio de ligação ou de montagem, D = diâmetro.

1Expandores de feixe de 1064 nm

Extensores de feixe da série BEH de 1064 nm

Extensores de feixe fixos da série BEH de 1064 nm

Extensores de feixe ajustáveis da série BEH de 1064 nm

Observação: a lente de entrada é de quartzo e a de saída é de vidro óptico.

Expansores de feixe da série BEG

Existem 2 tipos de contornos: trombeta (série A) e cilindro (série B).O parafuso de montagem na entrada é M22x0.75mm mas o parafuso de montagem dos cilindros é M26x0.75.

Observação: A lente de entrada no BEG-1064-2.5AQ e no BEG-1064-3AQ é de quartzo e outras são de vidro óptico.

Observação: A lente de entrada em BEG-1064-2.5BQ e BEG-1064-3BQ é quartzo e outras são vidro óptico.

Expansores de feixe ajustáveis da série BEST-C de 1064 nm

Extensores de feixe da série BEAL (1064/532/355nm)

Os nossos expansores de feixe são montados usando uma lente de perj e uma de convergência.Tratamento especial de lentes e mecânica é realizada para aplicação de UV para melhorar a vida útil e LIDT do expansorOs amplificadores de feixe para qualquer comprimento de onda entre 266 e 2000 nm estão disponíveis mediante pedido.

Características

• Ampliação e desenho personalizados a pedido

• Extensão da vida útil e LIDT para aplicações UV

• Relatórios individuais dos parâmetros de elipticidade do feixe, M2 e estabilidade de apontamento

• Comprimentos de onda personalizados estão disponíveis na faixa de 250-3000nm

Especificações normalizadas:

Itens típicos:

Expansores de feixe da série YBE para lasers 1um

Os expansores de feixe da série YBE são destinados a lasers de baixa potência (500W), como lasers de fibra dopada Nd: YAG e Yb que operam perto do comprimento de onda de 1 um.Os expansores de feixe são de projeto galileuano e usam sulfeto de zinco multi-espectro para a óptica que tem uma absorção a 1um de 0.O ZnS também tem 20 vezes a condutividade térmica do silicio fundido e um índice de refração maior.O índice de refração permite que um projeto de dois elementos seja usado em vez de três elementos.

2. 532nm Expansores de feixe

Expansor de feixe ajustável da série BEST-C de 532 nm

Extensores de feixe fixos da série BEH 532 nm

Extensores de feixe ajustáveis da série BEH de 532 nm

Observação: a lente de entrada é de quartzo e a de saída é de vidro óptico.

Extensores de feixe da série BEAL

3. Expansores de feixe de 355 nm

Expansor de feixe ajustável da série BEST-C 355 nm

Extensores de feixe fixos da série BEH 355 nm

Extensores de feixe ajustáveis da série BEH de 355 nm

Observação: Todas as lentes são de quartzo.

Extensores de feixe da série BEAL

Expansores de feixe ajustáveis da série BEST-W de 355 nm

4Expandores de feixe de 266 nm

Expansores de feixe da série BEST-W de 266 nm

5Montador de expansão de feixe.

Os suportes de expansão de feixe são usados para segurar um expansor de feixe, diodo piloto vermelho, espelhos com o parafuso M22x0.75mm. Eles são ajustáveis em 4D para alinhamento óptico em ângulos, posições.

• Modelo: SMH-13-048

• Ajustável em 4D (ajustável em 4 eixos) (viagem na direção X e Y ±2 mm, inclinação na direção X e Z ±4 graus)

• Adequado para o expansor de feixe com um parafuso de M22x0,75mm

• Dimensões: 60x60x45mm

Instalações de expansão de feixe personalizadas disponíveis mediante pedido.
