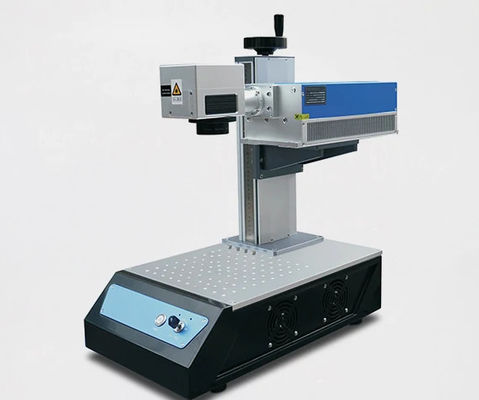

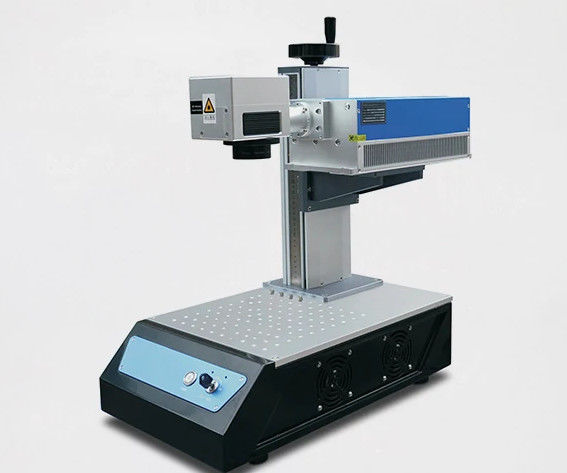

10WUV 3D...Marcação a laserMacine
ST-UV-3D-200espelho vibratório de tipo tem as características de tamanho pequeno, alta precisão de posicionamento, velocidade de marcação rápida, forte capacidade anti-interferência, etc. No processo de marcação dinâmica, alta precisão de linha,sem deformação, potência uniforme, sem distorção do padrão.
espelho vibratório de tipo tem as características de tamanho pequeno, alta precisão de posicionamento, velocidade de marcação rápida, forte capacidade anti-interferência, etc. No processo de marcação dinâmica, alta precisão de linha,sem deformação, potência uniforme, sem distorção do padrão, as características específicas são as seguintes:
FAlimentação:
Adopta um sistema de software MM3D, suporta uma variedade de formatos de ficheiros e gráficos vetoriais, modelos 3D, bitmap e importação de códigos de barras de texto, que é simples, fácil de entender,fácil de operar e fácil de usar.
Formato de marcação 200 × 200 mm, queda de altura de marcação para 80 mm.
O espelho vibratório 3D adota a tecnologia de detecção de tipo fotoelétrico e o método de controlo PDM importado dos EUA,Combinando com a tecnologia de I&D do Ministério do Aeroespacial e o processo de produção de nível militar, e detém direitos de propriedade intelectual independentes.
O sistema adopta um design de otimização da compatibilidade eletromagnética, uma elevada relação sinal/ruído e uma forte capacidade anti-interferência.
O projecto de carga para a óptica do terceiro eixo (eixo de focagem), a precisão da montagem do motor, a estrutura razoável, o coeficiente de atrito estático e o deslocamento zero são pequenos.para assegurar que o sistema de focagem tem boas características dinâmicas.
Especificações técnicas:
| laser |
Laser UV de 355 nm |
| Tamanho do formato |
200 × 200 mm |
| faixa de monitorização |
215 mm |
| Ponto de Foco |
0.023 mm |
| Requisitos no local do incidente |
0.7 mm |
| Ponto de lente do eixo X&Y |
10 mm |
| Temp |
| Velocidade de marcação |
6000 mm/s |
| velocidade de posicionamento |
12000 mm/s |
| Velocidade de gravação |
600cps |
| Tempo de resposta de passo (1% do curso total) |
210 us |
| Tempo de resposta de passo (10% do curso total) |
710us |
| erro de localização |
≤138us |
| Precisão e erro |
| linearidade |
990,9% |
| Precisão de posicionamento repetida |
< 8 μRad. |
| Erro de ganho |
< 5 mRad. |
| Deslocamento zero (erro de origem do lote) |
< 5 mRad. |
| Tempo de deriva prolongado (8 horas de funcionamento contínuo) |
< 0,5 mRad. |
| deriva proporcional |
< 40 ppm/°C |
| deriva de ponto zero |
< 15 μRad./°C |
| Potência e sinal |
| Voltagem de entrada |
± 24VDC |
| corrente nominal |
4A |
| protocolo de interface |
XY2-100 |
| Ângulo de varredura mecânica |
± 12,5° |
| Temperatura de funcionamento, dimensões |
| temperatura de funcionamento |
0°C a 45°C |
| Temperatura de armazenamento |
-10°C a 60°C |
| Tamanho do galvanômetro (L × W × H) |
250 x 110 x 116 mm |
| Peso da lente |
≈ 4,23 kg |
AIndústria de publicação:
L GLASS
Papel
L Molde de borracha
L Máquinas-ferramenta de ponta
Mofo de pneus
L Rastrear a indústria ambiental
Outras
Imprensa,
Fabricação
Fábrica de Alimentos e Bebidas,
L Agricultura
I Hotéis,
I Uso doméstico,
Lojas de vestuário,
Trabalhos de construção,
- Máquinas de reparação.
Empresa de publicidade.
L Energia e Minas,
L Lojas de materiais de construção
- O que é que se passa?
AIntervalo aumentadosAmploss:
