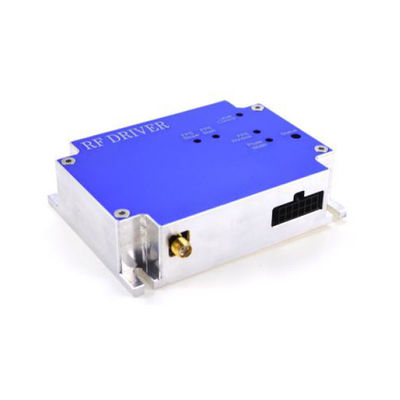

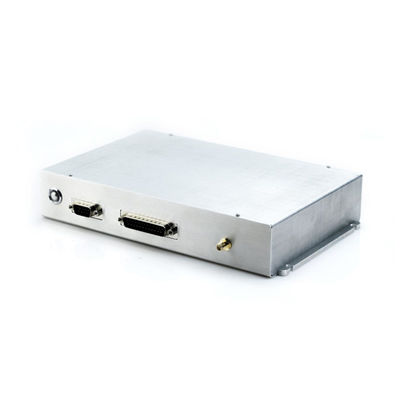

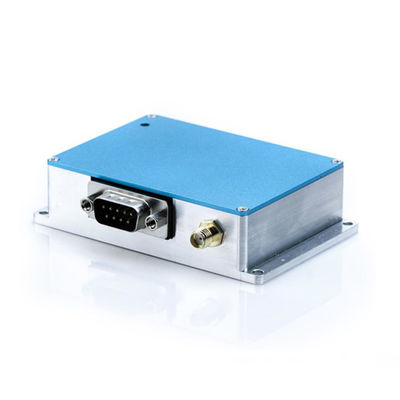

100MHz 120MHz 200MHz 250MHz AOM Driver / RF Drivers / AOQ Drivers

100MHz 120MHz 200MHz 250MHz AOM Driver / RF Drivers / AOQ Drivers
100MHz 120MHz 200MHz 250MHz AOM Driver / RF Drivers / AOQ Drivers 100MHz 120MHz 200MHz 250MHz AOM Driver / RF Drivers / AOQ Drivers 100MHz 120MHz 200MHz 250MHz AOM Driver / RF Drivers / AOQ Drivers 100MHz 120MHz 200MHz 250MHz AOM Driver / RF Drivers / AOQ Drivers 100MHz 120MHz 200MHz 250MHz AOM Driver / RF Drivers / AOQ Drivers

Imagem Grande :  100MHz 120MHz 200MHz 250MHz AOM Driver / RF Drivers / AOQ Drivers

Detalhes do produto:
Marca: Sintec Optronics
Número do modelo: Série STCT
Condições de Pagamento e Envio:
Tempo de entrega: Resíduos
Termos de pagamento: T/T via banco
Contato

100MHz 120MHz 200MHz 250MHz AOM Driver / RF Drivers / AOQ Drivers

descrição
Realçar:

AOM DRIVER

,

Condutores de RF

,

motoristas

100 MHz, 120 MHz, 200 MHz, 250 MHz AOM Drivers / RF Drivers, AOQ Drivers



Os controladores de RF podem gerar sinais de RF em frequências fixas ou variáveis.Formas de onda especificadas poderiam ser produzidas por diferentes sinais modulados para atender aos requisitos de diferentes componentes acústico-ópticos e determinar o quanto um feixe óptico é moduladoOs nossos controladores de RF são capazes de gerar sinal de RF a 27.12MHz, 40.68MHz, 68MHz, 80MHz, 100MHz, 120MHz, 200MHz, 250MHz, 300MHz e até mais, com potência de RF até 120W.Uma variedade de modos de funcionamento estão disponíveis, incluindo FPS, PPK, R05 e A05 (análogo). Acionamento em série de frequência variável acústo-óptico de mudança de frequência, defletor e filtro, pode emitir sinal de RF com alta precisão e ampla faixa de frequência,e suporte ao controlo digitalO equipamento é equipado com um software de PC com o qual os utilizadores podem ajustar a frequência e a potência à vontade.Para aplicações de conversão de frequência de alta velocidadeEstes controladores são combinados com os nossos AOMs e outros componentes acústicos-ópticos.

100MHz 120MHz 200MHz 250MHz AOM Driver / RF Drivers / AOQ Drivers 0

1.Número da série de produtos de frequência fixa: STCT-CARD-as-f-vpt-bme-c

Série (as) RF (f) Fornecimento de energia (v) Potência de saída ((p) Refrigeração Canal(b) Modo (m) Função Conector RF (c)
FA
(Série de frequência fixa A)		 400,68 MHz
68 MHz
80 MHz		 15D
(15 VDC)
24D
(24 VDC)		 20 W
25 W		 C
(Refrigerado por condução)		 1 F (FPS)
P (PPK)
A (A05)
R (R05)
M (M05)		 C
(Comum)
H
(TTL_HIGH
= RF ligada)
L
(TTL_HIGH
= RF desligado)		 AF
(SMA-F)
FD
(Série de frequência fixa D)		 400,68 MHz
68 MHz
80 MHz
100 MHz
110 MHz
120 MHz
- Não.		 12D
(12 VDC)
15D
(15 VDC)
24D
(24 VDC)		 5W C
(Refrigerado por condução)
A
(Ao ar arrefecido)
W
(Refrigerado a água)		 1 F (FPS)
A (A05)
D (digital)
20W
40 W
FB
(Série de frequência fixa B)		 27.12 MHz
400,68 MHz
68 MHz
80 MHz		 24D
(24 VDC)
28D
(28 VDC)		 50 W C
(Refrigerado por condução)
A
(Ao ar arrefecido)
W
(Refrigerado a água)		 1, 2 F (FPS)
A (A05)
D (digital)		 NF
(BNC-F)
100 W
FE
(série de frequência fixa E)		 200 MHz
250 MHz
300 MHz
- Não.		 24D
(24 VDC)		 2.5 W C
(Refrigerado por condução)		 1 D (digital)
A (A05) *
DA
(Digital+Analog)		 AF
(SMA-F)

*Pode ser solicitada uma tensão de controlo analógica: A5: 0-5 V,A1: 0-1 V

Especificações típicas:

Frequência de trabalho Potência RF máxima Tempo de subida/baixa
27.12 MHz 100 W < 150 ns
40.68/68/80 MHz 15/20/25 W < 35 ns
200/250 MHz 2.5 W < 6 ns

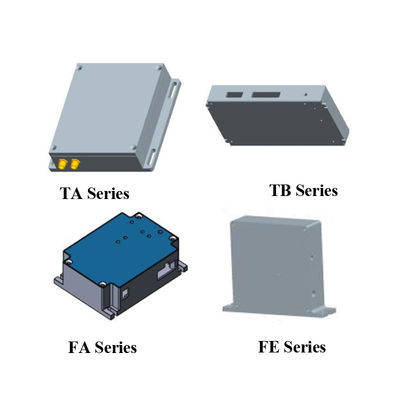

2Número de série de frequência variável: STCT-CARD-as-f-vpt-bme-c

Série (as) RF (f) Fornecimento de energia (v) Potência de saída ((p) Refrigeração Canal(b) Modo (m) Função Conector RF (c)
TA
(série A de frequência variável)		 60~120 MHz
- Não.		 24D
(24 VDC)		 0.5 ~ 4 W C
(Refrigerado por condução)		 1 Frequência programável C
(Comum)
- Não.		 AF
(SMA-F)
A.M.
(SMA-M)
TBC
(Série de frequência variável B)		 70~120 MHz
- Não.		 24D
(24 VDC)		 0.5 ~ 4 W C
(Refrigerado por condução)		 1 A (A05) *
D (digital)		 Px
(canal)		 AF
(SMA-F)
TE
(série de frequência variável E)		 70~120 MHz 24D
(24 VDC)		 0.5 ~ 4 W C
(Refrigerado por condução)		 1 Controle de tensão
0 a 10 V
D (digital)		 C
(Comum)
- Não.		 AF
(SMA-F)
CF
(SMC-F)

*Pode ser solicitada a tensão de controlo analógica: A10: 0-10 V,A5: 0-5 V,A1: 0-1 V

Especificações típicas:

Frequência de trabalho Potência de RF* Modo de funcionamento*** Velocidade de comutação
60~120 MHz 4 W Frequência programável** - Nós.
70~120 MHz 4 W Regulação da tensão 0~10 V, digital** ~ 50 ns
  • *A potência de saída do produto é ajustada em função da carga
  • ** Suporte ao software do computador hospedeiro relacionado e ao conjunto de instruções de controlo
  • ***Métodos de controlo especiais podem ser personalizados

3Especificações pormenorizadas do condutor STCT-CARD-TA1-060-100-24D04C-1DA5H-AF

  Minha. Tipo. Max. - O quê? Unidade
Número de canais, saída de RF   1   Canal
Faixa de frequência CH1 60   100 MHz
Estabilidade de frequência   ± 1   Ppm/°C
Precisão da frequência   ± 1   KHz
Potência de saída1 CH1   2   Watt
VSWR     1.5/1
Tempo de ascensão ((10%-90%)   2.5 6 n
Outono (90% a 10%)   2.5 6 n
Frequência de disparo2 DC 1 10 MHz
Taxa de extinção 45 50   dB
Distorção Harmônica     - 20 dBc
Impedância de saída   50   W
Entrada analógica 0   5 V
Controle digital TTL padrão (V_L<0,8V, V_H>2,0V)
Comunicação RS232 (DB9)
Potência de abastecimento 24VDC, < 0,8A
Temperatura de funcionamento +25 a +50°C
  • 1 A potência de fábrica é debugada de forma óptima de acordo com a carga de suporte.
  • 2 Com funções de controlo interno e externo, a frequência de desencadeamento do controlo interno é de até 2 MHz.

4Especificações pormenorizadas do condutor STCT-CARD-TA1-040-24D04C-1DA5H-AF

  Minha. Tipo. Max. - O quê? Unidade
Número de canais, saída de RF   1   Canal
Faixa de frequência CH1   40   MHz
Estabilidade de frequência   ± 1   Ppm/°C
Precisão da frequência   ± 1   KHz
Potência de saída1 CH1   1   Watt
Potência de saída Ref 0.5   1 Vpp
VSWR     1.5/1
Tempo de ascensão ((10%-90%)   2.5 6 n
Outono (90% a 10%)   2.5 6 n
Frequência de disparo2 DC 1 10 MHz
Taxa de extinção 45 50   dB
Distorção Harmônica     - 20 dBc
Impedância de saída   50   W
Entrada analógica 0   5 V
Controle digital TTL padrão (V_L<0,8V, V_H>2,0V)
Comunicação RS232 (DB9)
Potência de abastecimento 24VDC, < 0,8A
Temperatura de funcionamento +25 a +50°C
  • 1 A potência de fábrica é debugada de forma óptima de acordo com a carga de suporte.
  • 2 Com funções de controlo interno e externo, a frequência de desencadeamento do controlo interno é de até 2 MHz.

O modo de controlo pode ser alterado de acordo com as necessidades do cliente:

100MHz 120MHz 200MHz 250MHz AOM Driver / RF Drivers / AOQ Drivers 1

Definições de interface:

100MHz 120MHz 200MHz 250MHz AOM Driver / RF Drivers / AOQ Drivers 2

Dimensões:

100MHz 120MHz 200MHz 250MHz AOM Driver / RF Drivers / AOQ Drivers 3
