Detalhes do produto:
|
Destacar: | Modulador de intensidade elétrica óptica,Modulador de fase elétrico óptico,Motor de modulação óptica |
---|
Lista de moduladores e condutores de EO
Modulador de fase
Modulador de intensidade
Motorista
The STK-AM series electro-optic intensity modulator utilizes the electro-optical effect of lithium niobate and push-pull Mach-Zehnder interference structure to achieve intensity modulation of optical signalsPossui baixa perda de inserção, alta largura de banda de modulação, alta taxa de extinção, baixa tensão de meia onda e alta potência óptica de danos.Este produto é utilizado principalmente para a conversão de sinais eletro-ópticos em sistemas de comunicação de fibra óptica de alta velocidade, a geração de bandas laterais de luz, a geração de pulsos de luz de alta taxa de extinção na comunicação quântica, ligação de fibra de microondas e outros campos.
Comprimentos de onda opcionais
Baixa tensão de meia onda
Largura de banda elevada
Baixa perda de inserção
Sistemas de comunicação de fibra óptica de alta velocidade
Ligação de fibra de microondas
Comunicação quântica
Parâmetros | Símbolo | STK-AM-08 | STK-AM-10 | STK-AM-15-10G | STK-AM-15-20G |
Comprimento de onda | 830±40 | 1064±60 | 1550 ± 100 nm | 155 ± 100 nm | |
Perda de inserção | II | < 5 dB | < 4 dB | < 4 dB | < 4,5 dB |
Perda de retorno óptico | ORL | -40 dB | -45 dB | -45 dB | -45 dB |
Largura de banda (-3 dB) | S21 | 2.5 GHz | 10GHz... | 10 GHz | 20 GHz |
Tempo de subida 10%~90% | tr | 150pcs | 35p | 35p | 18p |
Tensão de meia onda @50KHz, RF |
Vπ | 5V | 4.5V | 4V | 5V |
Voltagem de meia onda @Bias | Vπ | 6V | 6V | 5V | 5V |
Taxa de extinção | Urgência | 28 dB | 30 dB | > 25 dB | > 25 dB |
Resistência de entrada | ZRF | 50 @RF, 1M @Bias | |||
Interface elétrica | SMA (f) | K(f) | |||
Perda de retorno elétrico | S11 | < 10 dB | |||
Fibra de entrada | Alinhamento lento do eixo PM Panda | ||||
Fibra de saída | Fibra de modo único ou fibra PM | ||||
Conector de fibras | FC/APC ou especificado pelo cliente | ||||
Temperatura de funcionamento | Em cima | -10~60°C | |||
Temperatura de armazenamento | Tst | -40~80°C | |||
Potência de entrada de RF | Pi | < 28 dBm | |||
Max. potência óptica de entrada | Po. | 30 mW | 50 mW | 100 mW | 100 mW |
Operação 1064 nm
Baixa perda de inserção
Largura de banda de 3 dB 5 GHz
Baixa tensão de meia onda
Alta taxa de extinção > 50 dB
Geração de pulsos ópticos
Sistema de detecção de fibras ópticas
Bloqueio no modo laser
O modulador de intensidade eletro-óptica de alta taxa de extinção de 1064 nm integra dois moduladores de intensidade Mach-Zehnder com uma estrutura push-pull, que pode alcançar uma taxa de extinção de até 50 dB.É utilizado nos campos de geração de pulso óptico de alta velocidade, detecção de fibras e bloqueio de modo laser.
Parâmetros | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | ||
Parâmetros ópticos | |||||||
Cystal | LiNbO3 X-Cut Y-Prop | ||||||
Processo de guia de ondas | APE | ||||||
Comprimento de onda | 980 | 1064 | 1100 | nm | |||
Perda de inserção* | II | 7 | 8 | dB | |||
Perda de retorno óptico | ORL | - 40 | dB | ||||
Relação de extinção @DC | ER@DC | 50 | dB | ||||
Taxa de extinção por polarização* | PER | 25 | 28 | dB | |||
Fibras | Input | Panda PM 980 | |||||
Produção | Panda PM 980 | ||||||
Conector de fibras | FC/PC,FC/APC ou especificado pelo utilizador | ||||||
Parâmetros elétricos | |||||||
Largura de banda ((-3dB) | S21 | 5 | GHz | ||||
Tensão de meia onda Vpi | RF1 e RF2 | Vπ@50KHz | 4.5 | 5 | V | ||
Bias1 & Bias2 | Vπ@Bias | 4 | 5 | V | |||
Perda de retorno elétrico | S11 | - Doze | - 10 | dB | |||
Impedância de entrada | RF1 e RF2 | ZRF | 50 | ||||
Bias1 & Bias2 | ZBIAS | 1M | |||||
Conector elétrico | RF1 e RF2 | SMA (f) | |||||
Bias1 & Bias2 | 4 pinos |
* com conector
Parâmetros | Símbolo | Unidade | Minha. | Tipo. | Max. - O quê? |
Potência óptica de entrada | Pin, Max. | dBm | 10 | ||
Potência de entrada de RF | dBm | 28 | |||
Voltagem de desvio | Vbias | V | - 15. | 15 | |
Temperatura de funcionamento | Em cima | oC | - 10 | 60 | |
Temperatura de armazenamento | Tst | oC | - 40 | 85 | |
Humidade | RH | % | 5 | 90 | |
Dimensão | mm | 111x12.5x9 |
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa à aplicação do presente regulamento.
Longo de onda WL: 10-1064nm
BW Bandwidth: 5G---5GHz
FA/FP·Conector: FA---FC/APC; FP---FC/PC
Características fundamentais
Operação nas bandas C e L
Baixa perda de inserção
Largura de banda de 3 dB 10 GHz
Relação de extinção 35/40 dB
Baixa tensão de meia onda
Fotodiodo integrado do monitor
Telecordia GR-468-CORE
Ligação de fibra de microondas
Comunicação quântica
Geração de pulsos ópticos
Sistema de detecção de fibras ópticas
Bloqueio no modo laser

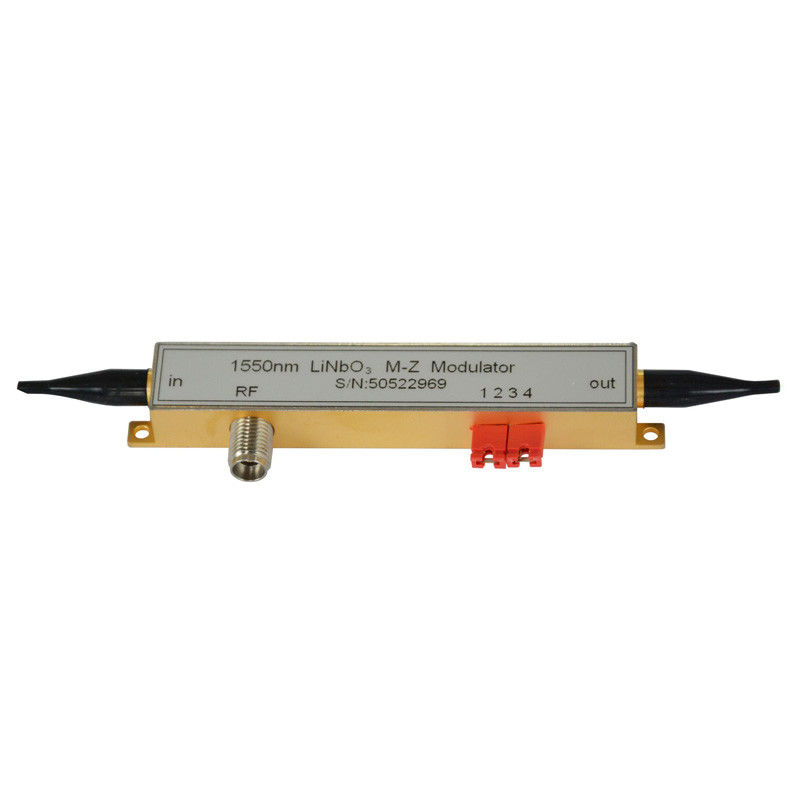

O modulador de intensidade eletro-óptica LiNbO3 de 1550 nm High Extinction Ratio, baseado na estrutura M-Z push-pull, possui uma baixa tensão de meia onda e características físicas e químicas estáveis,e o dispositivo tem uma alta taxa de resposta, alta taxa de extinção ((> 40dB) e, portanto, é amplamente utilizado em ligação de fibra de microondas, comunicação quântica, sistemas ópticos com Q-switched, bloqueio de modo laser e detecção de fibra.
Parâmetros | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | |
Parâmetros ópticos | ||||||
Comprimento de onda | 1525 | 1565 | nm | |||
Perda de inserção (com conector) | II | 4 | 5 | dB | ||
Perda de retorno óptico | ORL | - 45 | dB | |||
Relação de extinção @DC | ER@DC | 35 | 40 | dB | ||
Fibras | Input | Panda PM Fujikura SM 15-P-8/125-UV/UV-400 | ||||
Produção | Panda PM Fujikura SM 15-P-8/125-UV/UV-400 | |||||
Interface de fibra | FC/PC,FC/APC ou especificado pelo utilizador | |||||
Parâmetros elétricos | ||||||
Largura de banda ((-3dB) | S21 | 10 | 12 | GHz | ||
Tempo de elevação (10%~90%) | Tr | 35 | ps | |||
Tensão de meia onda Vpi | RF | Vπ@50KHz | 5 | V | ||
Bias | Vπ@Bias | 6 | V | |||
Perda de retorno elétrico | S11 | - Doze | - 10 | dB | ||
Responsividade do fotodiodo | RP | 10-3. | A/W | |||
Impedância de entrada | RF | ZRF | 50 | |||
Bias | ZBIAS | 1M | ||||
Interface elétrica | SMA (f) | |||||
Dimensão | 111x12.5x9 | mm |
Parâmetros | Símbolo | Unidade | Minha. | Tipo. | Max. - O quê? |
Potência óptica de entrada | Pin, Max. | dBm | 20 | ||
Potência de entrada de RF | dBm | 28 | |||
Voltagem de desvio | Vbias | V | - 20 | 20 | |
Temperatura de funcionamento | Em cima | oC | - 10 | 60 | |
Temperatura de armazenamento | Tst | oC | - 40 | 85 | |
Humidade | RH | % | 5 | 90 |
Longo de onda WL15-1550nm
BW Bandwidth: 10G-10GHz 20G-20GHz
FA/FP·Conector:FA---FC/APC; FP---FC/PC
ER----Ratio de extinção: 35 dB, 40 dB

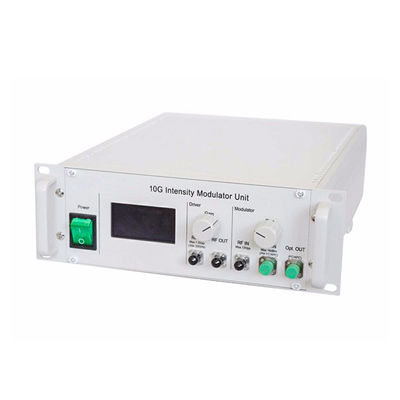

Podemos fornecer o condutor para os eletromoduladores acima e integrar o modulador, amplificador e controladores relevantes juntos.No modo de configuração manual, o viés pode ser exibido e o modulador EO e o amplificador operam individualmente.o usuário pode definir vários pontos de distorção de acordo com a demanda e o ponto de distorção é bloqueado e exibidoO desempenho de modulação do modulador não é influenciado por factores externos, tais como temperatura ambiente e vibração.
Símbolo | Min. | Tipico | Max. | Unidade | ||
Parâmetros ópticos | ||||||
Comprimento de onda | Eu... | 1520 | 1550 | 1610 | nm | |
Cristal | LiNbO3 | |||||
Perda de inserção | @ Peak | II | 4.5 | 5.5 | dB | |
@Q | II | 7 | 8 | dB | ||
Perda de retorno óptico | ORL | - 45 | dB | |||
Relação de extinção @DC | ER@DC | 25 | 28 | dB | ||
Fibras | Input | Panda PM Fujikura SM 15-P-8/125-UV/UV-400 | ||||
Produção | Corning SMF-28 | |||||
Parâmetros elétricos | ||||||
Largura de banda (-3 dB) | S21 | 10 | 12 | GHz | ||
Velocidade | 10K | 12.5G | bps | |||
Formato do sinal de entrada | NRZ | |||||
Amplitude do sinal de entrada | Vi | 0.25 | 0.4 | 0.8 | Vpp | |
Voltagem de meia onda @10Gbps | Vπ | 4.5 | 5.0 | V | ||
Relação de extinção dinâmica@10Gbps NRZ | DER | 12 | dB | |||
Tempo de elevação (10%-90%) | Tr | 30 | 35 | ps | ||
Vibração adicional* | JitterRMS | 1.1 | 1.7 | 2.0 | ps | |
Ganho de amplificação | G | 0 | 25 | dB | ||
Perda de ondas | S11 | - Doze | - 10 | dB | ||
Impedância de entrada | ZRF | 50 | W | |||
Modo de configuração manual | ||||||
Voltagem de desvio | Vbias | - 10 | 10 | V | ||
Precisão do adv. | 0.1 | V | ||||
Modo de configuração automática | ||||||
Bias | Nulo, Q+/-, Pico | |||||
Período de vibração | F | 1 | KHz | |||
Amplitude de vibração | Vpp | 2% Vπ | ||||
Relação de extinção harmónica | 40 | 50 | dB | |||
Estabilidade de potência óptica | DP | 0.1 | dB | |||
Função | 45 | 55 | % | |||
Outros parâmetros | ||||||
Interface de entrada | SMA (f) | |||||
Interface óptica | Input | FC/APC PM | ||||
Produção | FC/APC SM | |||||
Potência de entrada | VDC | AC 220 | V | |||
Dimensão | LxWxH | 270x300x90 | mm | |||
Peso | < 5 | Quilos | ||||
Porto | RS232 | |||||
Exibir conteúdo | Manual | Ganho de amplificação, tensão de desvio em tempo real | ||||
Automático | Ganhador de amplificação, Vpi de desvio, tensão de desvio em tempo real, estado de bloqueio de desvio |
Informações de encomenda:O número de unidades de produção deve ser igual ou superior a:
W: comprimento de onda como 15-1550nm, 13-1310nm, 10-1064nm
XX: método de modulação, como NRZ, DPSK, DQPSK, DPQPSK, AN, PM
BW: largura de banda como 02-2,5G, 10-10G, 20-20G, 40-40G
FB: tipo de fibra de entrada/saída, como PP (entrada e saída são PM), PS (entrada é PM e saída é SM)
YY: conector de fibra, tal como FA-FC/APC, FP-FC/PC
M/A: modo de controlo, M é manual e A é automático.

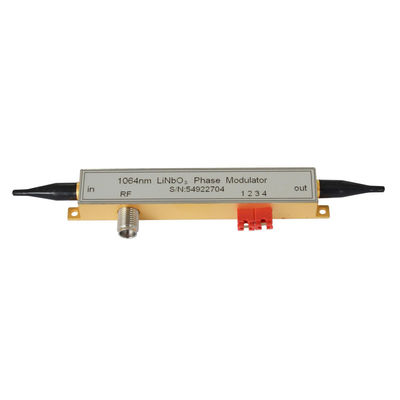

O modulador de fase eletro-óptico da série STK-KY-PM utiliza o efeito eletro-óptico do niobato de lítio para obter modulação de fase dos sinais ópticos,e utiliza um processo de difusão de titânio ou de troca de prótons para fabricar guias de onda ópticosEle tem baixa perda de inserção, alta largura de banda de modulação, baixa tensão de meia onda, alta potência óptica de dano, etc.Este produto é utilizado principalmente para o controlo óptico do chirp em sistemas de comunicação óptica de alta velocidade, atraso de fase em sistemas de comunicação coerentes, geração de bandas laterais ópticas, modulação de fase na comunicação quântica,Redução da dispersão de Brillouin estimulada (SBS) em sistemas analógicos de comunicação por fibra óptica e noutros domínios.
Comprimentos de onda opcionais
Baixa tensão de meia onda
Baixa perda de inserção
Potência óptica de alto dano
Sistemas de detecção de fibras ópticas
Comunicação por fibra óptica
Síntese laser coerente
Retardo de fase (movimento)
Comunicação quântica
Parâmetros | Símbolo | STK-PM830-1 | STK-PM1064-1 | STK-PM1550-1 | STK-PM1550-2 |
Comprimento de onda | 830+/-40 | 1064+/-60 | 1550+/-50nm | ||
Perda de inserção | II | < 5 dB | < 4 dB | < 4 dB | 4 dB |
Perda de retorno óptico | ORL | -40 dB | -45 dB | -45 dB | -40 dB |
Largura de banda (-3 dB) | S21 | 2.5 GHz | 10GHz... | 300 MHz | 10 GHz |
Tempo de subida 10%~90% | tr | 150pcs | 35p | 1n | 35p |
Vpi@50KHz | Vπ | 5V | 4.5V | 4V | 4V |
Resistência de entrada | ZRF | 50 | 1M | 50 | |
Interface elétrica | SMA (f) | 3 pinos | SMA (f) | ||
Perda de retorno elétrico | S11 | < 10 dB | |||
Fibra de entrada/saída | Alinhamento lento do eixo PM Panda | ||||
Conector de fibras | FC/APC ou especificado pelo cliente | ||||
Temperatura de funcionamento | Em cima | -10~60°C | |||
Temperatura de armazenamento | Tst | -40~80°C | |||
Potência de entrada de RF | Pi | < 28 dBm | |||
Input máximo potência óptica |
Po. | 30 mW | 100 mW | 100 mW | 100 mW |

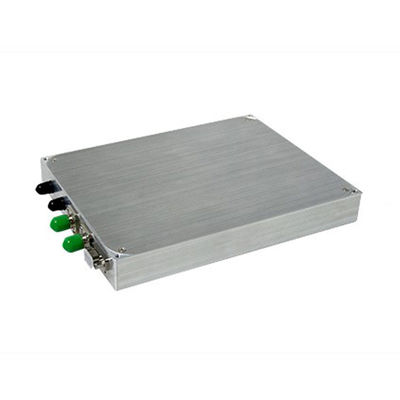

O produto da série STK-MU-SSB-15 é um módulo de modulação CS-SSB óptico desenvolvido pela nossa empresa.Divididor híbrido de 90 grausEste produto é utilizado principalmente em sistemas de detecção de fibra Brillouin,fotônica de microondas, detecção de gases e outros campos.
Características fundamentais
Banda de comprimento de onda C
Relação de supressão da banda lateral: > 30 dB
Relação de supressão do portador: > 26 dB
Banda lateral para cima e para baixo
Prático de usar e confiável
Sistema de detecção de fibras ópticas
Fotônica de microondas
Detecção de gás
Sistemas de comunicação por fibra óptica
Parâmetros | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
Parâmetros da fonte óptica transportadora (fornecidos pelo utilizador) | |||||
Tipo de laser | Fonte DFB ou fonte ajustável em comprimento de onda | ||||
Comprimento de onda | Eu... | 1510 | 1560 | nm | |
Largura da linha | Dn | - | 1 | MHz | |
Relação de extinção por polarização | PER | 20 | - | dB | |
Potência | Pi | 10 | 100 | mW | |
Parâmetros de especificação do modulador | |||||
Tipo de modulador | Modulador M-Z duplo paralelo de corte em X | ||||
Largura de banda do modulador S21@3dB | BW | 10 | 12 | - | GHz |
Perda de inserção | II | 7 | 8 | dB | |
Perda de retorno | RL | - 45 | - 50 | - | dB |
Parâmetros do controlador de viés | |||||
Controlador automático de viés de feedback | Modo Jitter | ||||
Frequência do sinal jitter | 400 | 1000 | 1400 | Hz | |
Amplitude do sinal do jitter | 10 | 50 | 1000 | mV | |
Ponto de trabalho pré-definido | Ponto mais baixo | ||||
sinal de saída óptico CS-SSB | |||||
Intervalo de modulação de banda lateral única* | F | 1 | 12 | GHz | |
Potência de entrada de RF | PRF | - 5 | 5 | dBm | |
Relação de supressão da banda lateral @1550nm | 30 | 35 | - | dB | |
Relação de supressão do transportador @1550nm | 26 | 32 | dB | ||
Interface | |||||
Fibra de entrada | Fibras que mantêm a polarização do tipo panda | ||||
Fibra de saída | Fibras que mantêm a polarização do tipo panda | ||||
Interface de fibra óptica | PM FC/APC Alinhamento lento do eixo | ||||
Interface do sinal de entrada de RF | SMA ((50Ω) | ||||
Interface de comunicação do controlador de viés | J30J | ||||
Outros parâmetros | |||||
Temperatura de funcionamento | Para | +15 | - | +35 | oC |
Temperatura de armazenamento | T | - 40 | - | +75 | oC |
Fornecimento de energia | V | - | 15 | - | V |
Tamanho do módulo | LWH | 160*125*20 mm | |||
Peso | - | 0.3 | - | Quilos |
Características fundamentais
Largura de banda opcional de 10G, 20G, 40GHz
Ganho> 25 dB
Saída saturada Max.25dBm (11Vpp)
Tempo de ascensão Min.
Baixo nervosismo
Fonte de alimentação DC12V
Fácil de usar
Sistema de comunicação de fibra óptica de alta velocidade
Comunicação quântica
Amplificação de pulso de picossegundos
Sistema de detecção de fibras ópticas
Módulo de condutor 10G
Módulo de condutor de alta potência 10G
Módulo de condutor 20G
Módulo de condutor 40G
O driver do modulador eletro-óptico da série STK-KY-MD-XX é um amplificador de driver de banda larga e alta potência usado principalmente para o modulador de intensidade eletro-óptica e fase de niobato de lítio.Sua largura de banda de trabalho é de até 30K ~ 40GHz, e pode alcançar um máximo de 42Gbps amplificação de sinal NRZ banda larga até 8Vpp. É usado principalmente em sistemas de comunicação de fibra óptica de alta velocidade, comunicação quântica,Amplificação de pulso de picossegundos, e sistemas de detecção de fibras ópticas.
Parâmetros | Símbolo | Unidade | STK-MD-10G | STK-MD-10G-HO | STK-MD-20G | STK-MD-40G | |
Largura de banda ((-3dB) | S21-Alto | GHz | > 10 | > 8 | > 20 | > 35 | |
S21 - Baixo | KHz | 30 | 100 | 30 | 30 | ||
Taxa de dados | bps | 100k ~ 12,5G | 100k~10G | 100k ~ 25G | 100k~42G | ||
Ganho | G | dB | > 26 | > 30 | > 28 | > 28 | |
Ganhador de ondulação | Direcção Geral | dB | (3) | (3) | (3) | (3) | |
Amplitude de saída | Vout | Vpp | 8 | 11 | 8 | 8 | |
Potência de saída saturada | P.S. | dBm | 23 | 25 | 23 | 23 | |
Tempo de subida (10% -90%) | Tr | ps | 35 | 40 | 18 | 8 | |
Jitter | JitterRMS | ps | < 2 | < 2 | < 1 | < 1 | |
Isolamento | S12 | dB | < 40 | ||||
Perda de retorno elétrico | S11 | dB | < 12 | < 10 | < 10 | < 10 | |
Conector de RF | SMA (f) | K(f) | |||||
Tensão de funcionamento | VDC | V | DC 12V | ||||
Corrente de trabalho | Eu... | mA | < 500 | ||||
Dimensões | LxWxH | mm | 50x33x15 |
Parâmetros | Símbolo | Unidade | Minha. | Tipo. | Max. - O quê? |
Amplitude do sinal de entrada | Vinho | Vpp | 1.5 | ||
Tensão de funcionamento | DC | V | 11.5 | 13 | |
Temperatura de funcionamento | Em cima | oC | - 20 | 60 | |
Temperatura de armazenamento | Tst | oC | - 40 | 85 |
Pessoa de Contato: Steven
Telefone: +86 15671598018
Fax: 86-027-51858989
