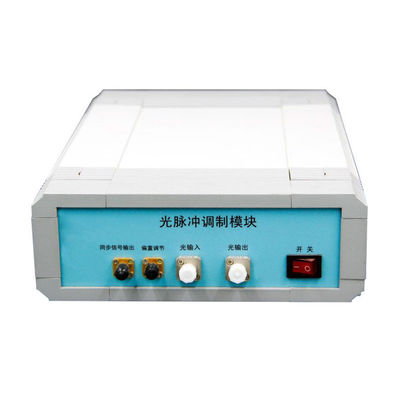

Moduladores de luz eletro-óptica 850 - 1550nm

Moduladores de luz eletro-ópticos de 850nm a 1550nm

Os moduladores eletro-ópticos da série SCQ têm as características de baixa perda de inserção, ampla largura de banda, baixa tensão de meia onda, etc. e devem ser usados ​​​​em comunicação óptica espacial, base de tempo, gerador de pulso e óptica quântica, etc.

Os moduladores eletro-ópticos da série SCQ são divididos principalmente em dois grupos: moduladores de intensidade e moduladores de fase.Seus comprimentos de onda de trabalho são 780nm, 850nm, 1064nm, 1310nm, 1550nm e 2000nm. Outros comprimentos de onda estão disponíveis mediante solicitação.

Definição de números de peça: SCQ-XX-WW-XG-F-FC

• XX: tipo de modulador.AM é modulador de intensidade e PM é modulador de fase.

• WW: comprimento de onda de operação, como 850nm, 1064nm, 1310nm,1550nm e 2000nm

• XG: largura de banda de operação, como 2,5G, 10G, 40G

• F: Fibra de entrada e saída, como PP (PM/PMF)

• FC: conector de fibra como FA (FC/APC), FP (FC/PC)

1. Moduladores de intensidade da série SCQ

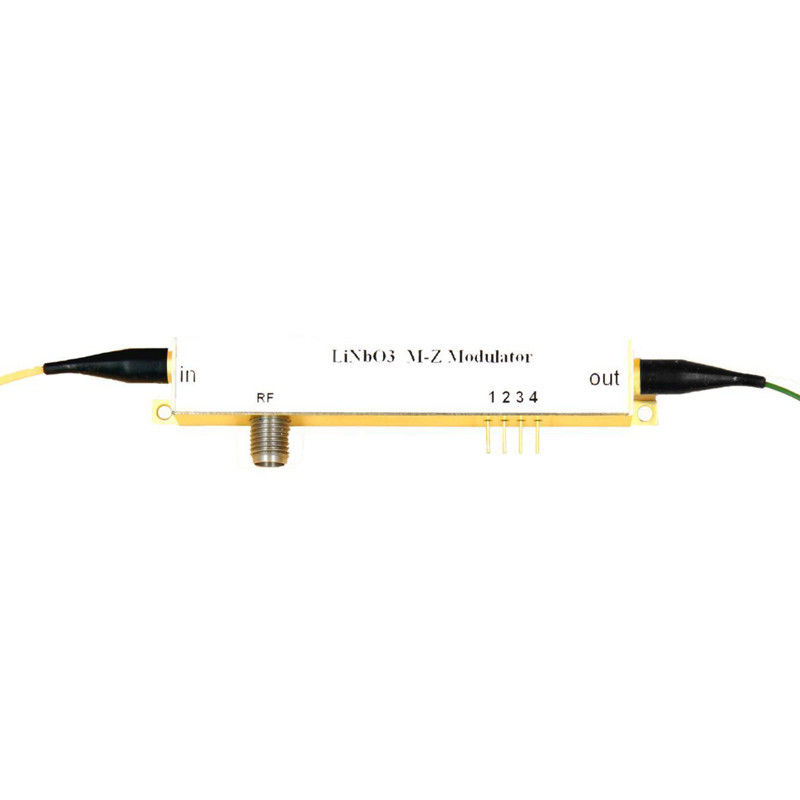

1.1 Moduladores de intensidade SCQ-AM-1310 série 1310nm

O modulador de intensidade LiNbO3 é amplamente utilizado em sistemas de comunicação óptica de alta velocidade, detecção de laser e sistemas ROF devido ao bom efeito eletro-óptico.A série SCQ-AM baseada na estrutura MZ e design X-cut, possui características físicas e químicas estáveis, que podem ser aplicadas tanto em experimentos de laboratório quanto em sistemas industriais.

Características:

• Baixa perda de inserção

• Largura de banda: 2,5 GHz

• Baixa tensão de meia onda

• Opção de personalização

Formulários:

• Sistemas ROF

• Distribuição de chaves quânticas

• Sistemas de detecção a laser

• Modulação de banda lateral

Parâmetros ópticos:

Parâmetros elétricos:

Condições Limite:

Informações do pedido:

2. Moduladores de fase da série SCQ

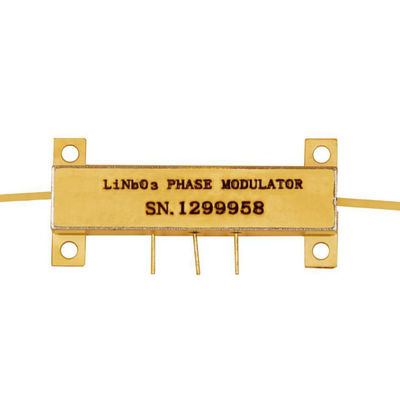

2.1 Moduladores de fase eletro-ópticos da série SCQ-PM 1310nm

O modulador de fase LiNbO3 é amplamente utilizado em sistemas de comunicação óptica de alta velocidade, detecção de laser e sistemas ROF devido ao bom efeito eletro-óptico.A série SCQ-PM-1310, baseada na tecnologia difusa de Ti, possui características físicas e químicas estáveis, que podem atender à maioria das aplicações em experimentos de laboratório e sistemas industriais.

Características:

• Baixa perda de inserção

• Manutenção de polarização

• Baixa tensão de meia onda

• Opção de dupla polarização

Aplicativo:

• Comunicação óptica

• Distribuição de chaves quânticas

• Mudança de frequência

Parâmetros ópticos:

Parâmetros elétricos:

Parâmetros de limite:

Informações sobre pedidos:

3. Motoristas

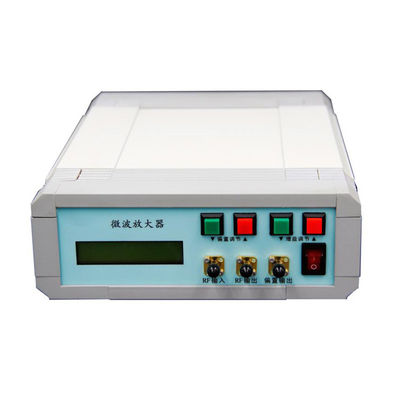

3.1 Drivers da Série SCQ-RF

O amplificador RF de banda larga SCQ-RF (ou chamado de driver) é um instrumento de mesa especialmente projetado para modulador eletro-óptico de niobato de lítio de alta velocidade.Este instrumento pode amplificar o pequeno nível de sinal de alta velocidade para o nível mais alto que pode acionar o modulador, fazendo com que o modulador eletro-óptico de niobato de lítio (LiNbO3) funcione e tem bom nivelamento de ganho na faixa de banda larga.

Características:

• Alta largura de banda: 10, 20 ou 40 GHz

• Ganho variável

• A faixa de saída é de até 8V

• Altamente integrado

• Fácil de usar

Formulários:

• Sistema de modulação óptica 10/20/40G

• Sistema de teste de fibra óptica

• Sistema de detecção de fibra óptica

Parâmetros do driver SCQ-RF-40

Condições Limite

Diagrama de Olho

Informações sobre pedidos:

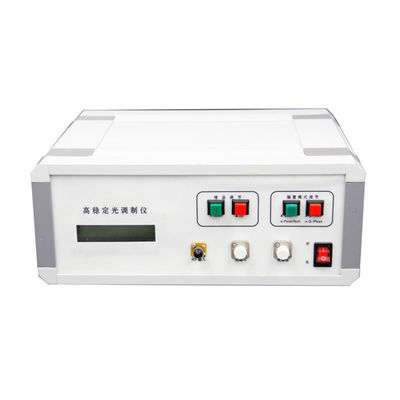

3.2 Controlador de polarização MZM

O controlador de polarização é especialmente projetado para moduladores Mach-Zehnder para garantir um estado de operação estável em vários ambientes operacionais.Com base em seu método de processamento de sinal totalmente digitalizado, o controlador pode fornecer desempenho altamente estável.O controlador injeta um sinal de pontilhamento de baixa frequência e baixa amplitude junto com a tensão de polarização no modulador.Ele continua lendo a saída do modulador e determina a condição da tensão de polarização e o erro relacionado.Uma nova tensão de polarização será aplicada posteriormente de acordo com a medição anterior.Desta forma, o modulador funciona sob tensão de polarização adequada.

Características:

• Controle de tensão de polarização em Pico/Nulo/Q+/Q−

• Controle de tensão de polarização em ponto arbitrário

• Controle ultrapreciso: (1) taxa de extinção máxima de 50dB no modo Null;(2) Precisão de ±0,5◦ nos modos Q+ e Q−

• Baixa amplitude de pontilhamento: (1) 0,1% Vπ no modo NULL e modo PEAK;(2) 2% Vπ no modo Q+ e modo Q−

• Alta estabilidade: com implementação totalmente digital

• Perfil baixo: 40 mm (L) × 30 mm (P) × 10 mm (A)

• Fácil de usar: (1) Operação manual com mini jumper;(2) Operações flexíveis de OEM por meio de MCU UART2

• Dois modos diferentes para fornecer tensão de polarização: (1) Controle de polarização automático;(2) Tensão de polarização definida pelo usuário

Aplicativo:

• LiNbO3 e outros moduladores MZ

• NRZ Digital, RZ

• Aplicações de pulso

• Sistema de espalhamento Brillouin e outros sensores ópticos

• Transmissor CATV

Informações sobre pedidos

Número da peça: SCQ-RF-BC

Observação: (1) A taxa de extinção mais alta depende e não pode exceder a taxa de extinção máxima do modulador.(2) A operação UART está disponível apenas em algumas versões do controlador.

Desempenho:

Taxa máxima de extinção DC:

Neste experimento, nenhum sinal de RF foi aplicado ao sistema.A extinção pura de DC foi medida.

(1) A Figura 3 demonstra a potência óptica da saída do modulador, quando o modulador é controlado no ponto de pico.Ele mostra 3,71dBm no diagrama.

(2) A Figura 4 mostra a potência óptica da saída do modulador, quando o modulador é controlado no ponto Nulo.Mostra -46,73dBm no diagrama.No experimento real, o valor varia em torno de -47dBm;e -46,73 é um valor estável.

(3) Portanto, a taxa de extinção DC estável medida é de 50,4dB.

Requisitos para alta taxa de extinção:

(1) O modulador do sistema deve ter alta taxa de extinção.A característica do modulador do sistema decide a taxa máxima de extinção que pode ser alcançada.

(2) A polarização da luz de entrada do modulador deve ser cuidada.Os moduladores são sensíveis à polarização.A polarização adequada pode melhorar a taxa de extinção em mais de 10dB.Em experimentos de laboratório, geralmente é necessário um controlador de polarização.

(3) Controladores de polarização adequados.Em nosso experimento de taxa de extinção DC, a taxa de extinção de 50,4dB foi alcançada.Enquanto a folha de dados do fabricante do modulador lista apenas 40dB.A razão desta melhoria é que alguns moduladores derivam muito rapidamente.Nossos controladores de polarização SCQ-RF-BC-ANY atualizam a tensão de polarização a cada 1 segundo para garantir uma resposta rápida.

Especificações:

1 MER refere-se à Taxa de Extinção do Modulador.A taxa de extinção alcançada é normalmente a taxa de extinção do modulador especificada na folha de dados do modulador.

2 CSO refere-se a segunda ordem composta.Para medir o CSO corretamente, a qualidade linear do sinal de RF, moduladores e receptores deve ser

garantido.Além disso, as leituras de CSO do sistema podem variar quando executado em diferentes frequências de RF.

3 Observe que a potência óptica de entrada não corresponde à potência óptica no ponto de polarização selecionado.Refere-se à potência óptica máxima que o modulador pode exportar para o controlador quando a tensão de polarização varia de −Vπ a +Vπ.

1 Alguns moduladores MZ possuem fotodiodos internos.A configuração do controlador deve ser escolhida entre usar o fotodiodo do controlador ou usar o fotodiodo interno do modulador.Recomenda-se usar o fotodiodo do controlador para experimentos de laboratório por dois motivos.Em primeiro lugar, o fotodiodo controlador garantiu a qualidade.Em segundo lugar, é mais fácil ajustar a intensidade da luz de entrada.Nota: Se estiver usando o fotodiodo interno do modulador, certifique-se de que a corrente de saída do fotodiodo seja estritamente proporcional à potência de entrada.

2 O pino Polar é usado para alternar o ponto de controle entre Pico e Nulo no modo de controle Nulo (determinado pelo pino de seleção de modo) ou Quad+ e Quad- no modo de controle Quad.Se o jumper do pino polar não for inserido, o ponto de controle será Nulo no modo Nulo ou Quad+ no modo Quad.A amplitude do sistema RF também afetará o ponto de controle.Quando não há sinal de RF ou a amplitude do sinal de RF é pequena, o controlador é capaz de travar o ponto de trabalho no ponto correto, conforme selecionado pelo jumper MS e PLR.Quando a amplitude do sinal de RF ultrapassar determinado limite, a polar do sistema será alterada, neste caso o cabeçalho PLR deverá estar no estado oposto, ou seja, o jumper deverá ser inserido se não estiver ou retirado se estiver inserido.

Aplicação típica:

O controlador é fácil de usar da seguinte forma:

Passo 1.Conecte a porta de 1% do acoplador ao fotodiodo do controlador.

Passo 2.Conecte a saída de tensão de polarização do controlador (através de SMA ou conector de 2,54 mm de 2 pinos) à porta de polarização do modulador.

Etapa 3.Fornece ao controlador tensões de +15V e -15V DC.

Passo 4.Reinicie o controlador e ele começará a funcionar.

OBSERVAÇÃO.Certifique-se de que o sinal RF de todo o sistema esteja ligado antes de reiniciar o controlador.
