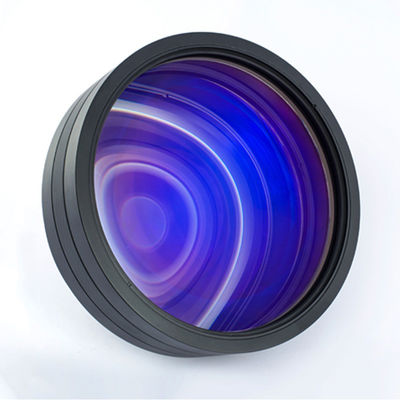

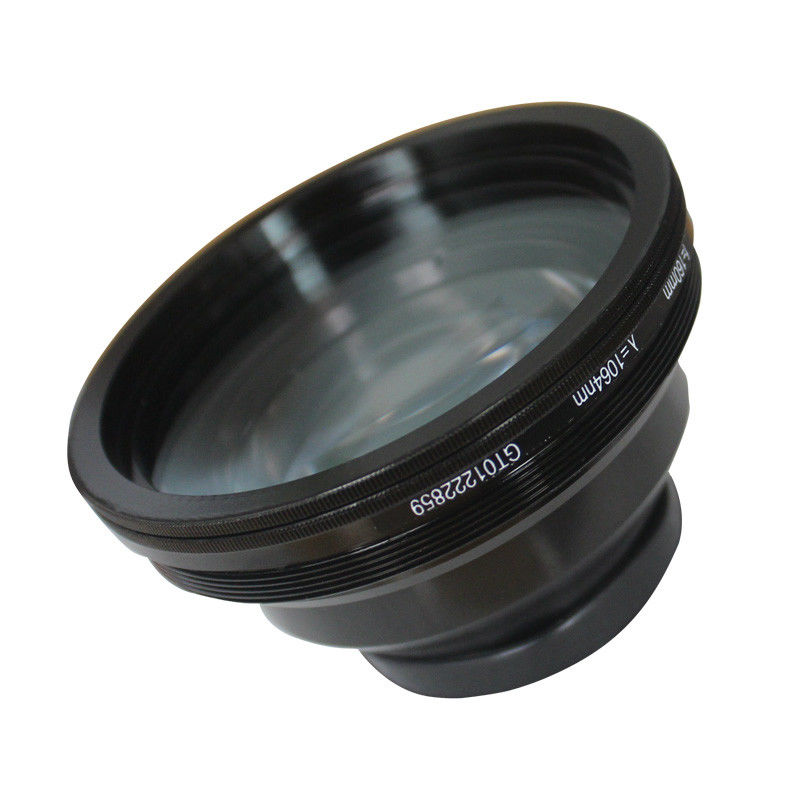

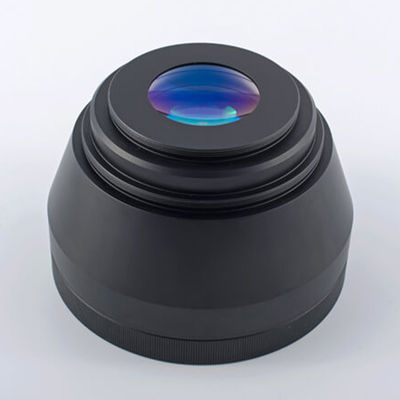

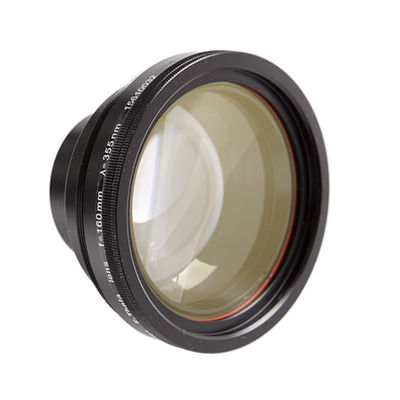

Lente F-Theta de 1064 nm/lentes ƒ-Theta padrão de 1064 nm

As lentes usadas em combinação com o scanner galvanômetro XY são chamadas de lentes ƒ-teta, objetivas de campo plano ou lentes de varredura simples.As lentes ƒ-teta são usadas em diversas aplicações, desde processamento de materiais industriais, perfuração, soldagem de materiais sintéticos e corte, além de medicina e biotecnologia (microscopia confocal, oftalmologia) até ciência e pesquisa.O design e a qualidade dos componentes ópticos desempenham um papel decisivo.

Uma lente padrão foca o feixe de laser em uma planície esférica em contraste com um campo plano ou plano ideal.O uso de lentes ƒ-teta fornece uma superfície de foco plana e tamanho de ponto quase constante em todo o plano de imagem XY ou campo de varredura.A posição do ponto no plano da imagem é diretamente proporcional ao ângulo de varredura.As lentes telecêntricas ƒ-teta focalizam o feixe de laser de forma que fique quase perpendicular (dentro de 1 grau) à superfície de trabalho em todo o campo de varredura.Isso garante que o ponto seja redondo mesmo nos cantos do campo de digitalização e, se furos ou canais forem usinados, eles ficarão perpendiculares à superfície de trabalho.

As lentes ƒ-teta com correção de cor são projetadas para acomodar vários comprimentos de onda.Normalmente, cada comprimento de onda focaria em um ponto diferente na superfície de trabalho.Em uma lente com correção de cor, o ponto focal para cada comprimento de onda coincide.Isto é conseguido programando uma combinação ideal de diferentes tipos de vidro para os vários elementos da lente.As lentes ƒ-teta com correção de cor são usadas principalmente para visualizar simultaneamente a superfície de trabalho através da lente de digitalização com uma câmera durante o processamento a laser.Outra aplicação comum para lentes de varredura com correção de cor é o uso em microscópios de varredura confocal que requerem uma ampla gama de comprimentos de onda visíveis.

Lentes telecêntricas ƒ-teta fornecem um feixe com incidência perpendicular na superfície da imagem.Isto é necessário para fazer furos e estruturar superfícies na terceira dimensão (profundidade).A desvantagem é geralmente um plano focal menor em comparação com uma lente não telecêntrica, porque o tamanho dos elementos frontais da lente tem que ser maior que a área de varredura.A Sill oferece para ambos os tipos de lentes ƒ-teta uma grande variedade de opções e distâncias focais.

O erro de telecentricidade especifica o desvio do feixe de laser da perpendicular.Geralmente é máximo no canto do campo de varredura XY.Observe que o erro de telecentricidade é sempre zero no eixo óptico.O erro de telecentricidade ou ângulo máximo de incidência é um sinal de qualidade para lentes telecêntricas ou entocêntricas.A telecentricidade perfeita só é possível se toda a luz vier do foco do lado do objeto.Em princípio, você pode dizer: quanto maior o espaço entre os espelhos, quanto maior a distância de um espelho ao foco do lado do objeto, maior será o erro de telecentricidade.
Fornecemos principalmente 3 séries de lentes f-theta, STY, STS e STJ.

Descrição das lentes f-theta da série STY: STY-xxxx-yyy-zzz-dd-A
STY --- Lentes laser f-teta da série STY
xxxx-- comprimento de onda do laser, 1064 significa 1064 nm, 10,6 significa 10,6um.
yyy---- campo de marcação (campo de digitalização), yyy x yyy mm
zzz---- distância focal efetiva em mm
dd------ pupila de entrada (diâmetro máximo permitido do feixe de laser de entrada) em mm (opção)
A------ outros

Observação: (1) A lente f-teta consiste em 3 lentes e uma janela/vidro protetor.O revestimento é uma camada dielétrica.A transmissão é> 99% em 1064 nm.Dois lados do vidro protetor são revestidos com AR a 1064 nm.

(2) Nas tabelas seguintes, as abreviaturas são as seguintes: FL significa distância focal efetiva;EP significa máx.diâmetro do feixe de entrada;SAR significa área de varredura, AS significa parada de abertura;WD significa distância de trabalho;OD significa máx.diâmetro externo;MT significa rosca de montagem, fs significa sílica fundida, SA significa máx.ângulo de varredura diagonal completo;L2 (a1) significa separação de espelho recomendada;a2 significa 2º espelho até o flange, L1 significa a distância do 2º espelho e da lente de varredura, SL significa comprimento de varredura, Comprimento significa o comprimento total da lente de varredura, FSD significa diâmetro do ponto focalizado, WC significa resfriado a água, Máx.IA significa ângulo de telecentricidade.

(1) Lentes de varredura da série STY 1064nm (lentes F-tehta)

Lente F-theta da série STY (sílica fundida)

Lente F-teta Série STY 1064 nm (vidro óptico)

Lente F-teta Série STH 1064nm

Lentes F-teta Série STW 1064nm

Lentes F-teta Série STC 1064nm

Lente F-teta telecêntrica série STY 1064nm (sílica fundida)

Lente F-teta telecêntrica série STY 1064nm (vidro óptico)

(2) Lentes de varredura série STS 1064nm (lentes F-teta)

FL=distância focal;MI=máx.diâmetro do feixe de entrada;SAR=área de varredura;AS=parada de abertura;DP=distância de trabalho;MO=máx.diâmetro externo;MT=rosca de montagem;PW = janelas de proteção

Lentes ƒ-Theta padrão série STS 1064nm

Lentes telecêntricas ƒ-Theta série STS 1064nm

Lentes ƒ-Theta de sílica fundida padrão série STS 1064nm

Lentes ƒ-Theta de sílica fundida série STS 1064nm (baixa absorção)

Lentes telecêntricas ƒ-Theta padrão série STS 1064nm - sílica fundida

Lentes telecêntricas ƒ-Theta série STS 1064nm - sílica fundida (baixa absorção)

Lentes ƒ-Theta de laser de pulso curto série STS 1064nm

Janelas de proteção utilizadas em lentes f-theta: temos as janelas de proteção nas dimensões 75x1,7mm, 80x1,7mm e 113,5x2mm, que são revestidas em ambos os lados em 532 - 1064nm.

Se você não conseguir encontrar uma lente f-teta adequada, por favorbaixe o formulário aquie envie-nos um e-mail com o formulário preenchido.Podemos personalizar e fabricar as lentes de acordo com suas necessidades específicas.
