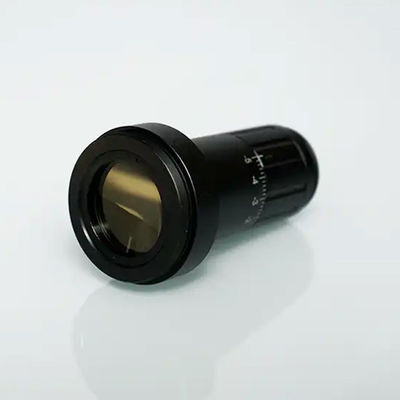

10.6um fixou expansores ajustáveis ​​do feixe do expansor/10.6um do feixe do CO2

Existem 2 tipos de expansores de feixe: expansores de feixe fixos e ajustáveis.Para os expansores de feixe fixo, o espaçamento entre as duas lentes dentro do expansor de feixe é fixo, mas o espaçamento entre as duas lentes dentro dos expansores de feixe ajustáveis ​​é ajustável.O material da lente é ZeSe, que permite que a luz vermelha passe pelo expansor de feixe.

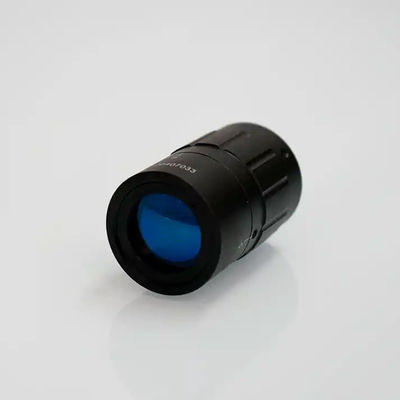

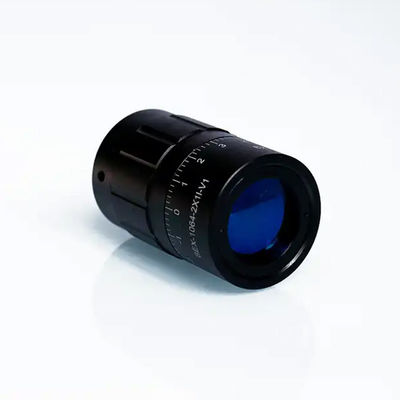

Oferecemos 3 tipos de expansores de feixe: expansores de feixe fixo, expansores de feixe de zoom e expansores de feixe motorizados em vários comprimentos de onda de 266 nm, 343-355 nm, 405 nm, 633 nm, 515-545 nm, 808-980 nm, 1030-1090 nm, 155 nm, 1850-1980 nm. , 10,6um.Outros comprimentos de onda e expansores de feixe personalizados estão disponíveis mediante solicitação.Para mais informações, sinta-se à vontade para entrar em contato conosco.

As especificações das lentes utilizadas nos expansores de feixe são:

• Material: BK7 recozido fino, sílica fundida e ZnSe dependendo do comprimento de onda do laser.

• Diâmetro: -0,1 mm

• Espessura: ± 0,1 mm

• Planicidade: /4

• Qualidade da superfície: 60-40 escavação

• Revestimento: Revestimentos dielétricos HR R > 99%

Descrição do número da peça: BEST-xxx-yy-T-AA
MELHOR --- MELHORES expansores de feixe da série, expansores de feixe de zoom.
xxxx------- comprimento de onda do laser: 10,6 significa 10,6um, 532 significa 532nm, 633 significa 633nm.
aa --------- taxa de expansão (ampliação) em tempos
T ---------- tipo: T significa expansor de feixe ajustável/vários/zoom;nenhum significa expansor de feixe fixo.
AA -------- propósito especial.
Exemplo:

BEST-10.6-3: expansor de feixe fixo de 10,6um, 3x.
BEST-10.6-3.5T: expansor de feixe de zoom de 10,6um, máx.3,5x.

Podemos usar as seguintes abreviaturas nas tabelas: WL=comprimento de onda, MAG=ampliação, CA=abertura clara, CA1=abertura clara de entrada, CA2=abertura clara de saída, D1=diâmetro de entrada, D2=diâmetro de saída, L1=comprimento total do expansor de feixe, M1=rosca de conexão ou montagem, D=diâmetro.

(1) Expansores de feixe fixo

Expansores de feixe de laser CO2 da série BEST-W

Expansores de feixe fixo série BEC 10.6um

Examinadores de feixe fixo SEH série 10.6um

(2) Expansores de feixe ajustáveis

Expansores de feixe ajustáveis ​​série BEST-C 10,6um

Expansores de feixe da série BEST-W

Esses expansores de feixe são projetados especialmente para feixes de laser de grande porte.Alterar a distância entre duas lentes dentro do expansor de feixe pode diminuir a pergência do feixe para obter melhor colimação do feixe de laser.Se eles forem usados ​​para feixe de laser de grande densidade, você pode girar o corpo interno para aumentar o espaçamento de duas lentes e então obter melhor colimação do feixe de laser.O material é ZnSe e assim a luz vermelha pode passar pelo expansor de feixe.

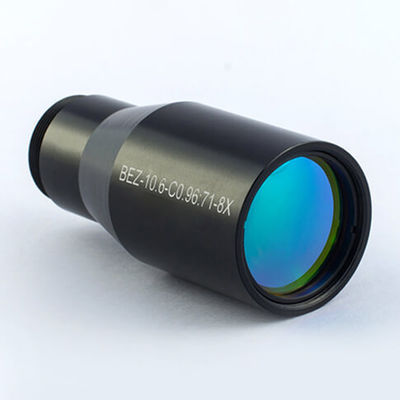

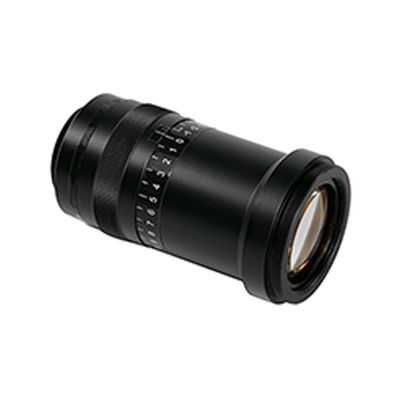

(3) Expansores de feixe de zoom da série BXZ

Especificações

• Para colimação de potência do laser CO2<1,5KW/cm2

• Ampliações variáveis ​​2X-8X

• Galileu Design

• Pergência ajustável

Mais expansores de feixe de zoom estão disponíveis mediante solicitação.Por favor envie-nos um e-mail para mais informações.

(3) Expansores de feixe de laser CO2 de alta potência

A: Expansores de feixe compactos da série CBE

O expansor de feixe de alta potência possui uma configuração de foco deslizante e de bloqueio.Normalmente, isso é definido para o infinito durante a fabricação.No entanto, se um cliente precisar ajustar isso para se adequar ao seu sistema, a saída deverá ser acoplada a um tubo ajustável para que este também possa ser ajustado para manter um comprimento total fixo.Observe que o diâmetro do feixe de entrada não deve exceder dois terços da abertura de entrada.A abertura clara de saída é a mesma para todas as ampliações, 25 mm.Se o diâmetro do feixe expandido for de 14,5 mm a 22 mm, a potência do laser de entrada permitida pode atingir até 500 W.A extremidade de entrada possui rosca macho M29 x 1.0 e a saída possui a mesma rosca fêmea para levar adaptadores de rosca para acoplamento a outras.

B: Expansores de feixe da série SBE

A série SBE de expansores de feixe foi projetada para uso com lasers de CO2 de diâmetro de feixe (relativamente) pequeno, entre os limites de cerca de 2 mm a 12 mm, e para níveis de potência de até 1 kW CW.Unidades SBE podem ser usadas para aumentar o tamanho do feixe e reduzir a frequência do laser de acordo.Uma ampla gama de ampliações está disponível para permitir a obtenção do melhor desempenho do laser.A série SBE de expansores de feixe é do tipo Galileu, com duas lentes ZnSe.As lentes são feitas de ZnSe de grau laser e tratadas com revestimentos anti-reflexo de absorção ultrabaixa para 10,6 μm.Todos os modelos são externamente idênticos.O alcance do foco vai de -10 metros, até o infinito, até +1,6 metros.É calibrado de fábrica do infinito até a faixa de foco de +2 metros.Observe que o foco indicado é geométrico e a posição real da cintura do feixe a jusante dependerá dos parâmetros do feixe de laser.O mecanismo de foco é do tipo slide acionado e a atuação do anel de foco direciona a posição da lente de saída em um sentido linear e não rotativo.Este mecanismo reduz o desvio do feixe normalmente experimentado com mecanismos de foco rotativo.

Os expansores de feixe da série SBE podem ser usados ​​para reduzir a pergência do feixe e ajudar a alcançar densidades de energia muito altas com potência de laser bastante baixa.Por exemplo, se usado com um laser Synrad de 10W, um modelo SBE/60 mais uma lente de foco TF25 geraria uma densidade de energia de cerca de 20kW/mm² no foco.As aplicações típicas dos expansores de feixe da série SBE com lasers de baixa potência incluem fazer furos em plásticos, cortar papel e cartão, cortar material de fibra sintética e borracha e gravar placas decorativas de madeira.Assim como outros expansores de feixe, a série SBE pode fornecer um longo caminho com qualidade de feixe consistente.Eles podem ser usados ​​em conjunto com lasers de CO2 de potência moderada (várias centenas de watts) para permitir grandes aplicações de corte, como o processamento de lonas de vela.

C: Expansores de feixe da série BE25

>A série BE25 de expansores de feixe foi projetada para uso com lasers de CO2 de até 2kW de potência CW.As unidades são resfriadas a água e incorporam um mecanismo de foco deslizante acionado para reduzir o desvio do feixe durante o foco.Ao reduzir a pergência do feixe e permitir ao usuário controlar as características contínuas do feixe, esses expansores industriais de feixe de laser podem melhorar o desempenho do sistema, especialmente em grandes sistemas ópticos móveis.

Especificações técnicas:

Tipo: Tipo Galileu totalmente corrigido, com lentes ZnSe.Construção: Liga de alumínio, anodizado preto.Lentes montadas com fio de índio para auxiliar na transferência de calor.Resfriamento: Resfriado a água (ou ar), através de conexões de tamanho 8/6.Alcance de foco: Do ​​infinito até 2,8 metros.Calibrado.Deslocamento do feixe durante a focagem: 2 minutos de arco em toda a faixa.Abertura clara de saída: 35 mm de diâmetro.Encaixe: Via anel de acoplamento padrão de 52,0 diâmetro x 1,5 passo.

O mecanismo de deslizamento acionado aciona a lente de saída em um movimento linear, reduzindo o desvio do feixe que pode ocorrer em mecanismos rotativos.A configuração do foco geométrico é calibrada de 2,8m ao infinito.Observe que a posição da cintura do feixe a jusante dependerá das características do feixe de laser, bem como da configuração do foco.O foco geométrico é calibrado para uma entrada de onda plana.As aplicações específicas para os expansores de feixe da série BE25 são numerosas demais para serem listadas.Em geral, eles são usados ​​por muitos integradores de sistemas em sistemas de corte de óptica móvel, processamento de anilox de leito longo e uma variedade de sistemas onde um feixe controlado e maior densidade de energia focada são desejáveis.

D: Expansores de feixe da série BE38

A série BE38 de expansores de feixe foi projetada para uso com lasers de CO2 de alta potência/grande diâmetro de feixe de até 3kW de potência CW.Esses expansores de feixe Galilean usam dois elementos de lente ZnSe feitos de ZnSe de grau laser e tratados com revestimentos anti-reflexo de absorção ultrabaixa para máxima capacidade de manipulação de energia.Os expansores de feixe da série BE38 usam um mecanismo de foco deslizante acionado para reduzir o desvio do feixe durante o foco.As unidades são refrigeradas a água.O uso desses expansores de feixe pode melhorar o desempenho do sistema, reduzindo a frequência do campo distante do feixe e fornecendo controle dos parâmetros do feixe contínuo.

Especificações técnicas:

Tipo: Tipo Galileu totalmente corrigido, lentes ZnSe.Construção: Liga de alumínio, anodizado preto.As lentes são montadas com fio de índio para auxiliar na transferência de calor.Resfriamento: Resfriado a água através de acessórios de tamanho 8/6.Alcance de foco: Do ​​infinito até 2,8 metros.Calibrado.Abertura clara de saída: 57 mm de diâmetro.Abertura transparente de entrada: 38 mm de diâmetro.Encaixe: Via anel conector de passo de 70,0 mm x 1,5.Movimento do feixe durante a focagem: 2 minutos de arco em toda a faixa.

O mecanismo deslizante acionado faz com que a lente de saída seja reposicionada linearmente quando o anel de controle de foco é girado.Isto reduz o desvio do feixe que pode ocorrer com mecanismos de foco rotativo.A posição geométrica do foco é calibrada de 2,8 metros até o infinito.Observe que a posição da cintura do feixe a jusante será, em geral, diferente da configuração do foco geométrico.O foco geométrico é calibrado para uma entrada de onda plana.

E. Expansores de feixe modular

A série modular de expansores de feixe de laser CO2 oferece uma ampla e versátil gama de tamanhos e ampliações para uso laboratorial e industrial em geral com lasers de até 1kW de potência CW.A linha consiste em uma série de seções de saída, formando o corpo principal do expansor de feixe, com diâmetros de saída de 25 mm a 90 mm.As unidades de lente de entrada são conectadas ao corpo principal para formar o expansor de feixe completo.

• Especificações técnicas (todos os modelos):

• Lentes: ZnSe de grau laser com revestimentos antirreflexo de absorção ultrabaixa.

• Corpos: Alumínio HE30, anodizado preto.

• Abertura transparente de saída: Definida pela designação, por exemplo, "OP50" tem uma abertura transparente de 50 mm.

• Abertura transparente de entrada: Definida pela designação, por exemplo, "IP14" tem abertura transparente de 14 mm.

• Ampliação: Definida pela designação, por exemplo, OP50 mais IP10 têm, como combinação, uma ampliação de 50/10 = x5.

• Desempenho: Menos de λ/20 aberração esférica residual.

Observação: Comprimentos "L" indicados no foco infinito

Intercambiabilidade

As duas unidades 'IP' maiores designadas IP20 e IP25 só podem ser usadas com corpos OP70 ou OP90.Caso contrário, todas as unidades IP cabem em todas as unidades OP.Para encaixar o IP20/IP25 nos corpos OP70/OP90, uma luva adaptadora é removida.

Unidades de entrada

O tamanho e o formato das unidades de entrada 'plug-in' aplicam-se às designações IP de IP3.3 a IP14.As duas unidades de entrada maiores IP20 e IP25 são mostradas em vista externa nas figuras a seguir.Estes só podem ser usados ​​com OP70 ou OP90.Os modelos disponíveis são fornecidos na tabela a seguir.

(4) Suporte para expansor de feixe

Os suportes do expansor de feixe são usados ​​para segurar um expansor de feixe, diodo piloto vermelho, espelhos com o parafuso M22x0,75mm.Eles são ajustáveis ​​em 4D para alinhamento óptico em ângulos e posições.

• Modelo: SMH-13-048

• 4D ajustável (4 eixos ajustáveis) (deslocamento na direção X e Y ± 2 mm, inclinação na direção X e Z ± 4 graus)

• Adequado para o expansor de feixe com parafuso de M22x0,75mm

• Dimensão: 60x60x45mm

Montagens expansoras de feixe personalizadas disponíveis mediante solicitação.
