Detalhes do produto:
|
| Realçar: | Braços articulados a laser de 10,6 mm |
||
|---|---|---|---|

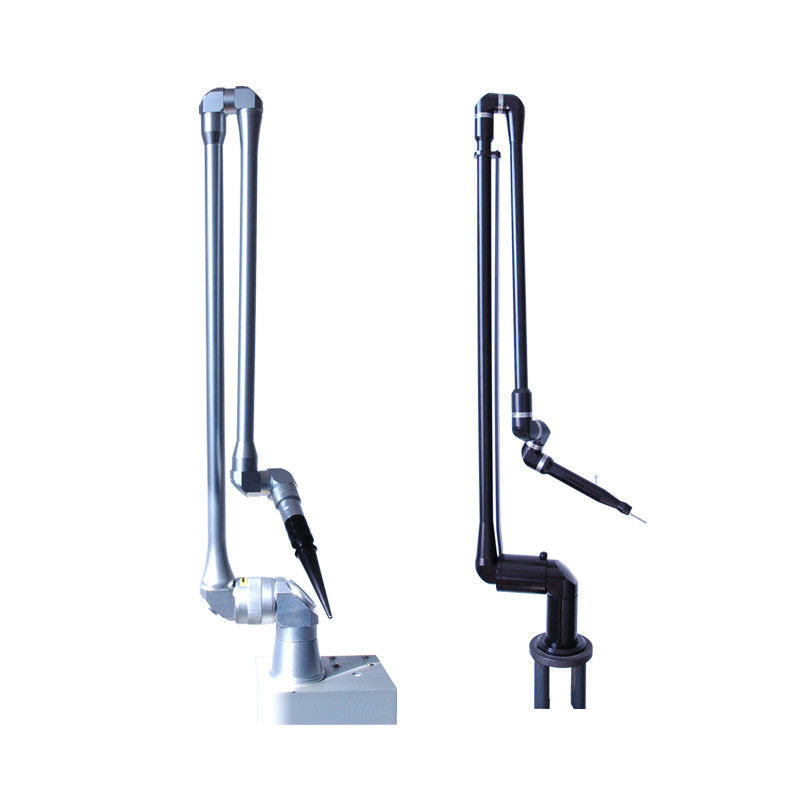

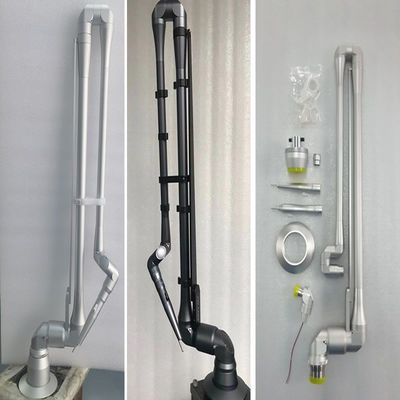

O sistema de entrega de braço articulado é usado em conjunto com vários tipos de CO2, YAG e outros sistemas de laser de comprimento de onda como meio de fornecer a energia do laser desde o lançamento do laser até o ponto de processo.Um braço articulado de seis ou sete articulações para a entrega de energia laser.A conexão ao laser é realizada com uma placa de montagem do laser e vários dispositivos de acoplamento, e a extremidade do processo é conectada à peça de mão por meio de um adaptador na extremidade do braço.

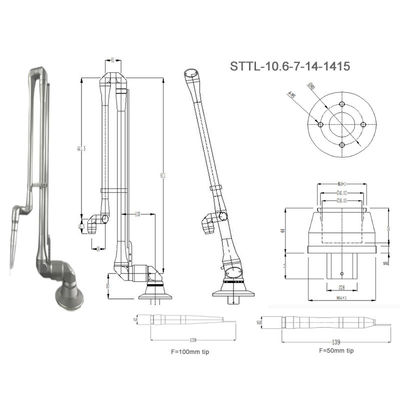

| Número da peça | STTL-10.6-7-14-1415 |
| Comprimento de onda do laser (mm) | 10.6 |
| Número de juntas | 7 |
| máx.abertura do feixe (mm) | Φ14 |
| Comprimento da extensão (mm) | 1415=80+108+611+51+441,5+39+39+45,5 |
| Desvio do caminho óptico (mm) | ±0,3 |
| Dimensão dos espelhos (mm) | Φ25,4x3 (4pcs), Φ18x3 (3pcs) |
| Refletividade total | ≥85% @ 10,6 mm |
| Conexão de montagem (mm) | M20x1 |
| Cor | Prata;Azul preto |
| Dica | F=50mm;F=100mm |
Acessórios (opções):

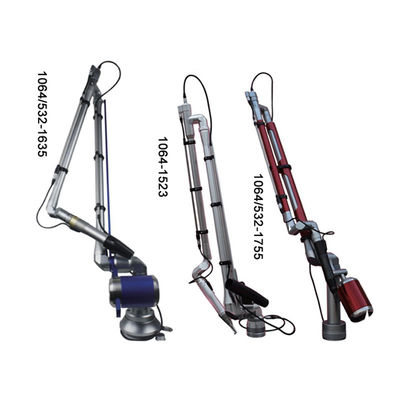

1. Braços Articulados para Nd:YAG Laser
| Número da peça | SSZ-1064/532-7-17-1635 | SSZ-1064-7-17-1523 |
| Comprimento de onda do laser | 1064+532nm | 1064nm |
| Número de juntas | 7 | 7 |
| máx.abertura do feixe | Φ17mm | Φ17mm |
| Comprimento da extensão (mm) | 1635=219+108+630+48+482+48+48+52 | 1523=90+109+616+52+500+52+52+52 |
| Desvio do caminho óptico | ±0,3 mm | ±0,3 mm |
| Dimensão dos espelhos | Φ25x3mm | Φ25x3mm |
| refletividade | 99,6%@1064nm, 98%@532nm | 99,6%@1064nm, 98%@532nm |
| Conexão de montagem | M22x1,5mm | M22x1,5mm |
| Número da peça | SSZ-1064/532-7-17-1838 | SSZ-1064/532-7-17-1755 |
| Comprimento de onda do laser | 1064+532nm | 1064+532nm |
| Número de articulações | 7 | 7 |
| máx.abertura do feixe | Φ17mm | Φ17mm |
| Comprimento da extensão (mm) | 1838=377+93+670+52+515+43+43+45 | 1755=285+86+653+48+535+48+52 |
| Desvio do caminho óptico | ±0,3 mm | ±0,3 mm |
| Dimensão dos espelhos | Φ25x3mm | Φ25x3mm |
| refletividade | 99,6%@1064nm, 98%@532nm | 99,6%@1064nm, 98%@532nm |
| Conexão de montagem | M22x1,5mm | M22x1,5mm |

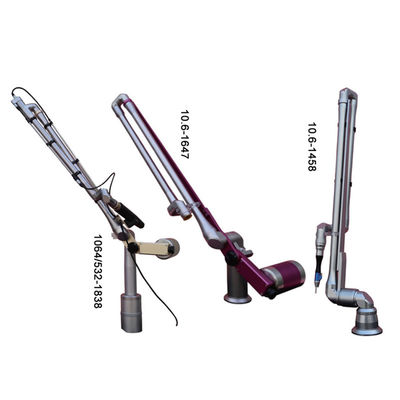

2. Braços Articulados para Laser de CO2
| Número da peça | SSZ-10.6-7-17-1458 | SSZ-10.6-7-17-1647 |
| Comprimento de onda do laser | 10,6um | 10,6um |
| Número de juntas | 7 | 7 |
| máx.abertura do feixe | Φ17mm | Φ17mm |
| Comprimento da extensão (mm) | 1458=89+107+630+48+436+48+48+52 | 1647=186+93+670+52+515+43+43+45 |
| Desvio do caminho óptico | ±0,3 mm | ±0,3 mm |
| Dimensão dos espelhos | Φ25x3mm | Φ25x3mm |
| refletividade | 98%@10,6um | 98%@10,6um |
| Conexão de montagem | M20x1mm | M20x1mm |
