Drivers de diodo com controladores TEC / Drivers de diodo laser sem TEC

1. Drivers de diodo da série ST-LDDY com controladores TEC

Os drivers de laser de diodo da série ST-LDDY com controladores TEC são projetados para acionar lasers de diodo.Eles podem conduzir no máximo 2 diodos e 4 TE coolers.Destes, 2 refrigeradores TE são usados ​​para resfriar lasers de diodo e 2 refrigeradores TE são usados ​​para resfriar cristais SHG e cristais THG.Os drivers são feitos em módulos e assim o cliente pode selecionar os módulos (saídas dos drivers) conforme sua necessidade com menor custo e menor tamanho.

Nossos drivers de diodo são confiáveis ​​e de contato.São fontes de alimentação ideais para acionar lasers de diodo, lasers de fibra e lasers DPSS.

Características:

• Adequado para uso em lasers de 1064nm, 532nm e 355nm
• Adequado para conduzir lasers de diodo DILAS/COHERENT com alta corrente na saída máxima de 5V 60A
• Adequado para conduzir lasers de diodo NLIGHT/BWT com alta tensão na saída máxima de 32V 15A
• Resfriado a ar ou padrão resfriado a água
• Saídas máximas de 4 canais para resfriador TE para resfriamento de lasers de diodo e cristais
• Parâmetros de saída ajustáveis
• Saídas como corrente de laser, GATE e taxa de repetição de pulso disponíveis, controle interno ou externo selecionável
• INTERBLOQUEIO, pronto e sinais de alarme disponíveis
• Pode ser controlado por RS232, pressionando o botão ou software de marcação

Formulários:

• lasers DPSS
• lasers de fibra
• lasers de diodo
• Fontes atuais constantes

Especificações técnicas:

Observação: os produtos acima são adequados para acionar todos os lasers de diodo com alta tensão na saída máxima de 32V 15A.

Observação: Adequado para conduzir todos os lasers de diodo com alta corrente na saída máxima de 5V 60A.

Sugestões:

• Para lasers DPSS, selecione os números de condução de diodo e resfriamento TEC de acordo com os números usados ​​nos lasers.
• Para lasers DPSS de 1064 nm de alta potência, não há necessidade de usar controles TEC, pois há resfriamento a água no sistema de laser.O laser de diodo e o cristal do laser serão resfriados por condução de calor da base que é resfriada a água.Para lasers DPSS de 532 nm, apenas o TEMP3 é necessário.Para lasers DPSS de 355 nm, são necessários TEMP3 e TEMP4.
• As saídas padrão são driver de laser de diodo de 1 conjunto.Outros são opções.
• Em geral, o resfriamento a água é melhor do que o resfriamento a ar para lasers DPSS.Se não houver resfriamento a água no sistema, o TEM2 costuma ser usado para resfriar o cristal do laser.

2. Drivers de diodo laser da série LDD sem TEC

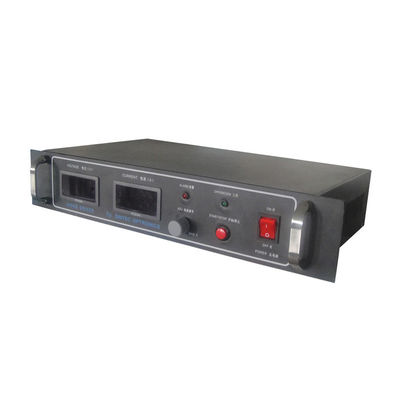

O driver de diodo laser ST-LDD-AAVV é um driver de diodo laser de alta corrente constante sem controlador de resfriamento termoelétrico.São fornecidos controle de corrente, supressão de transientes, proteção contra sobretemperatura, proteção contra curto-circuito e limite de sobrecorrente.2 medidores digitais mostram a corrente de saída e a tensão de saída.O driver é usado principalmente para acionar módulos de diodo.

Especificações:

• Modelo: ST-LDD-AAVV
• Drivers de diodo laser da série ST-LDD-ST
• AA-corrente de saída máxima (A).A corrente de saída é continuamente ajustável.
• VV-tensão máxima de saída (V).A tensão de saída é determinada pela corrente e resistência do diodo.
• Tensão de entrada: 220VAC, +/-15%
• Ruído de tensão: <0,1% pp
• Ruído atual: < = 50mA
• Instabilidade: <0,1%
• Dimensão: 482×88x260mm
• Peso líquido: 6,5kg

Observação:

Para selecionar um driver, você pode finalizar a tensão de saída primeiro e depois finalizar a potência máxima de saída.A corrente de saída máxima será a potência máxima dividida pela tensão de saída.

Drivers de diodo típicos:

3. Drivers de diodo da série ST-LDDJ

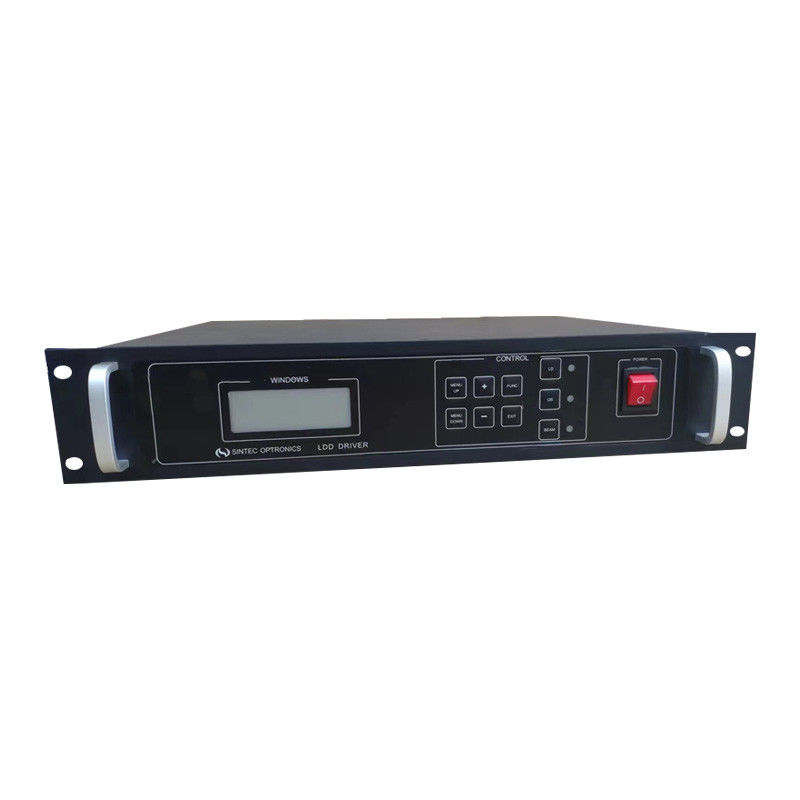

Os drivers de diodo da série ST-LDDJ são sistemas completos que consistem em controlador de sistema, driver de diodo e controlador TEC.Os drivers de diodo têm dois tipos de aparência: drivers OEM 19” e drivers de bancada.Os usuários podem integrar nossos drivers em seus sistemas ou apenas usar individualmente no laboratório.Nossos drivers podem controlar um diodo laser e um cooler TEC.

Características:

• Os drivers OEM de 19” têm tamanho 2U e a entrada é 220VAC 50Hz
• Suporta um diodo e um cooler TEC
• Corrente de saída continuamente ajustada e tensão auto-adaptável
• Porta RS232 para se comunicar com um PC com nosso software STXFMate
• INTERLOCK e proteção de temperatura
• A corrente de saída pode ser controlada internamente ou externamente
• Saída de modulação PWM opcional

Modelos padrão:

Observação: número da peça: ST-LDDJ-xxAyyV-TECx-OEM, saída máx.corrente xxA, volatge auto-adaptável 0-yyV, TECz é o número de peça TEC ez é a numeração (consulte a tabela a seguir. OEM são drivers OEM de 19” e nenhum OEM significa drivers de bancada.

Observação: 1) O padrão é sensor de temperatura 10k NTC.2) Não fornecemos coolers TEC e o cliente pode comprar no mercado local.
