Detalhes do produto:
|
| Realçar: | Driver de diodo laser CW de alta potência,módulo inteligente de driver de diodo laser CW |
||
|---|---|---|---|

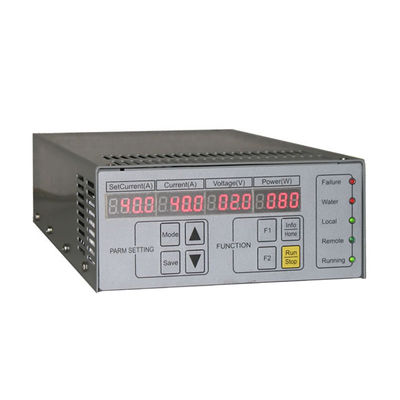

O driver de diodo Laser CW é especialmente projetado para vários diodos laser CW no tamanho compacto e modularização.Ele adota os mais modernos dispositivos eletrônicos de potência, tecnologia de controle de programa de microprocessador (MPU) de alta velocidade e tecnologia de modulação linear de baixa potência (com ondulação extremamente baixa).Possui excelentes características de saída de tensão e corrente.Sem overshoot, sem contragolpe, sem surto e baixo ruído na operação.Possui funções de proteção múltipla perfeitas e proteção confiável para diodo laser.O ajuste e controle dos parâmetros atuais podem ser selecionados localmente e por computador (configurados por software).Além disso, o motorista também possui configurações de sinal de alarme.(por exemplo, alarme de pressão de água, para proteção de desligamento).O driver adota LED "8" de 16 bits, exibição de modo de menu simples, botão de membrana e possui interface de usuário amigável e função de diagnóstico de falhas.E o TEC para manter a temperatura com precisão no elemento Peiltier (TEM) também é opcional.
O driver de diodo laser CW é uma excelente escolha para fabricantes de equipamentos laser e institutos de pesquisa.
Carga adaptável, exibição em tempo real da tensão real;
0-300A (a corrente de saída é continuamente ajustável), exibição em tempo real da corrente e energia elétrica;
Função de pulso disponível (≤10Hz, precisa ser personalizada para esta função);
Tempo de subida ≥200ms, tempo de queda≥200ms;
Controle de computador local e remoto;
Controle de computador local e remoto para ligar/desligar;
Com sinal de alarme de entrada (por exemplo, alarme de pressão de água para proteção de desligamento);
Sobre o calor, sobre as proteções atuais;
Alta estabilidade, alta anti-interferência e baixo ruído;
Visor de tubo digital "8" de 16 bits para mostrar a configuração atual, tensão real e potência de saída, menu simples / exibição de modo, botão de membrana;
RS232 e controles de protocolo de comunicação (opcional);
Interface amigável, função de diagnóstico de falhas;
Opcional: controlador TEC (saída máx. 200W e <48VDC);
Podemos personalizar o driver de acordo com os requisitos do cliente.
| Modelo | STJ-CW0330 STJ-CW0340 STJ-CW0350 |
STJ-CW0360 STJ-CW0375 |
STJ-CW03100 STJ-CW03150 STJ-CW03300 |
STJ-CW0630 STJ-CW0640 |
STJ-CW0660 STJ-CW0680 |
STJ-CW06100 STJ-CW06125 STJ-CW06250 |
STJ-CW1225 STJ-CW1235 |
| Tensão de entrada (VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
| Tensão de saída (V) | 3V (auto-adaptação) | 3V (auto-adaptação) |
3V (auto-adaptação) |
6V (auto-adaptação) |
6V (auto-adaptação) |
6V (auto-adaptação) |
12V (auto-adaptação) |
| Saída atual(A) | 0-30A 0-40A 0-50A |
0-60A 0-75A |
0-100A 0-150A 0-300A |
0-30A 0-40A |
0-60A 0-80A |
0-100A 0-125A 0-250A |
0-25A 0-35A |
| Ruído de tensão (Vp-p) | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% |
| Ruído atual (Ap-p) | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% |
| Estabilidade%) | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 |
| Modo de trabalho (CW/QCW) | CW | CW | CW | CW | CW | CW | CW |
| (LCD/LED) | LIDERADO | LIDERADO | LIDERADO | LIDERADO | LIDERADO | LIDERADO | LIDERADO |
| Temperatura de trabalho (°C) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
| Umidade do ambiente (%) | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 |
| Modelo | STJ-CW1250 STJ-CW1280 STJ-CW12125 |
STJ-CW1520 STJ-CW1530 |
STJ-CW1540 STJ-CW1565 STJ-CW15100 |
STJ-CW2425 STJ-CW2430 STJ-CW2440 STJ-CW2460 |
STJ-CW3020 STJ-CW3032 STJ-CW3050 |
STJ-CW5012 STJ-CW5020 STJ-CW5030 |
STJ-CW6010 STJ-CW6016 STJ-CW6025 |
| Tensão de entrada (VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
| Tensão de saída (V) | 12V (auto-adaptação) |
15V (auto-adaptação) |
15V (auto-adaptação) |
24V (auto-adaptação) |
30V (auto-adaptação) |
50V (auto-adaptação) |
60V (auto-adaptação) |
| Corrente de saída (A) | 0-50A 0-80A 0-125A |
0-20A 0-30A |
0-40A 0-65A 0-100A |
0-25A 0-30A 0-40A 0-60A |
0-20A 0-32A 0-50A |
0-12A 0-20A 0-30A |
0-10A 0-16A 0-25A |
| Ruído de tensão (Vp-p) | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% |
| Ruído atual (Ap-p) | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% |
| Estabilidade%) | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 |
| Modo de trabalho (CW/QCW) | CW |
CW | CW | CW | CW | CW |
CW |
| (LCD/LED) | LIDERADO | LIDERADO | LIDERADO | LIDERADO | LIDERADO | LIDERADO | LIDERADO |
| Temperatura de trabalho (°C) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
| Umidade do ambiente (%) | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 |
Observações:
Se você deseja uma fonte de alimentação de entrada de 110VAC, informe-nos ao fazer o pedido
Temos dois tamanhos de drivers: L×L×A＝170×320×75mm (M1;L×L×A＝220×320×75mm (M2)
Os drivers acima são nossos modelos padrão.Também podemos personalizar de acordo com os parâmetros do cliente.

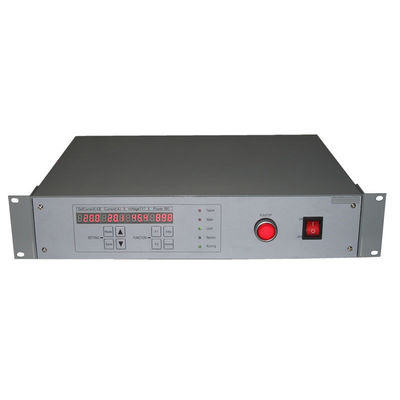

O driver de diodo laser CW foi especialmente projetado para diodos laser HP (300-3000W) em tamanhos padrão de 2U e 3U.Ele adota os mais modernos dispositivos eletrônicos de potência, tecnologia de controle de programa de microprocessador (MPU) de alta velocidade e tecnologia de modulação linear de baixa potência (com ondulação extremamente baixa).Possui excelentes características de saída de tensão e corrente.Sem overshoot, sem contragolpe, sem surto e baixo ruído durante a operação.Possui funções de proteção múltipla perfeitas e proteção confiável para diodo laser.O ajuste e controle dos parâmetros atuais podem ser selecionados localmente e por computador (configurados por software).Além disso, o motorista também possui configurações de sinal de alarme.(por exemplo, alarme de pressão de água para proteção de desligamento).O driver adota exibição de tubo digital "8" de 16 bits, exibição de modo de menu simples, botão de membrana e possui interface de usuário amigável e função de diagnóstico de falhas.E o TEC para manutenção de precisão da temperatura no elemento peiltier (TEM) também é opcional.
O driver de diodo laser CW é uma excelente escolha para fabricantes de equipamentos laser e institutos de pesquisa.
Carga adaptável, exibição em tempo real da tensão real;
0-300A (a corrente de saída é continuamente ajustável), exibição em tempo real da corrente e energia elétrica;
Função de pulso disponível (≤10Hz, precisa ser personalizada para esta função);
Tempo de subida≥200ms, tempo de queda≥200ms;
Controle local e computador;
Controle local e computadorizado para ligar/desligar;
Com sinal de alarme de entrada (por exemplo, alarme de pressão de água para proteção de desligamento);
Sobre o calor, sobre as proteções atuais;
Alta estabilidade, alta anti-interferência e baixo ruído
Visor de tubo digital "8" de 16 bits, para mostrar a configuração de corrente, corrente real, tensão e potência, menu simples / exibição de modo, botão de membrana;
RS232 e controles de protocolo de comunicação (opcional);
Interface amigável, função de diagnóstico de falhas;
TEC (opcional)
Podemos personalizar o driver de acordo com os requisitos do cliente.
| Modelo | STJ-CW03100 STJ-CW03150 STJ-CW03300 |
STJ-CW0685 STJ-CW06125 STJ-CW06250 |
STJ-CW10100 STJ-CW10125 STJ-CW10150 STJ-CW10300 |
STJ-CW1285 STJ-CW12125 STJ-CW12250 |
STJ-CW2450 STJ-CW2480 STJ-CW24125 |
| Tensão de entrada (VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
| Tensão de saída (V) | 3V (auto-adaptação) | 6V (auto-adaptação) | 10V (auto-adaptação) | 12V (auto-adaptação) | 24V (auto-adaptação) |
| Corrente de saída (A) | 0-100A 0-150A 0-300A |
0-85A 0-125A 0-250A |
0-100A 0-125A 0-150A 0-300A |
0-85A 0-125A 0-250A |
0-50A 0-80A 0-125A |
| Ruído de tensão (Vp-p) | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% |
| Ruído atual (Ap-p) | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% |
| Estabilidade%) | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 |
| Modo de trabalho (CW/QCW) | CW | CW | CW | CW | CW |
| (LCD/LED) | tubo digital | tubo digital | tubo digital | tubo digital | tubo digital |
| Temperatura de trabalho (°C) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
| Umidade do ambiente (%) | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 |
| Modelo | STJ-CW3040 STJ-CW3065 STJ-CW30100 |
STJ-CW5025 STJ-CW5040 STJ-CW5060 |
STJ-CW6020 STJ-CW6032 STJ-CW6050 |
STJ-CW10012 STJ-CW10020 STJ-CW10030 |
STJ-CW12010 STJ-CW12016 STJ-CW12025 |
| Tensão de entrada (VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
| Tensão de saída (V) | 30V (auto-adaptação) | 50V (auto-adaptação) | 60V (auto-adaptação) | 100V (auto-adaptação) | 120V (auto-adaptação) |
| Corrente de saída (A) | 0-40A 0-65A 0-100A |
0-25A 0-40A 0-60A |
0-20A 0-32A 0-50A |
0-12A 0-20A 0-30A |
0-10A 0-16A 0-25A |
| Ruído de tensão (Vp-p) | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% |
| Ruído atual (Ap-p) | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% |
| Estabilidade%) | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 |
| WorkingmMode(CW/QCW) | CW | CW | CW | CW | CW |
| (LCD/LED) | LIDERADO | LIDERADO | LIDERADO | LIDERADO | LIDERADO |
| Temperatura de trabalho (°C) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
| Umidade do ambiente (%) | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 |
Observações:
Se você precisar de fonte de alimentação de entrada de 110VAC, informe-nos ao fazer o pedido
Temos dois tamanhos de drivers: L×L×A＝425×310×88mm (2U);L×L×A＝425×380×132mm (3U)
Os drivers acima são nossos modelos padrão.Também podemos personalizar de acordo com os parâmetros do cliente.

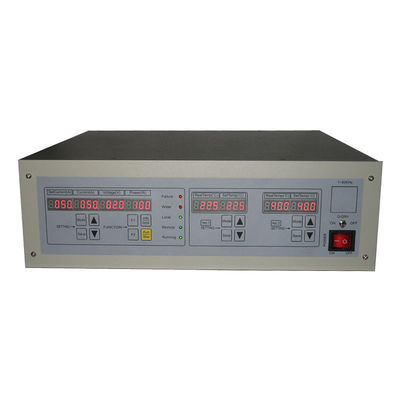

O driver de diodo laser CW (com TECs de 2 canais) foi especialmente projetado para vários diodos laser CW em tamanho compacto e modularização.Ele adota os mais modernos dispositivos eletrônicos de potência, tecnologia de controle de programa de microprocessador (MPU) de alta velocidade e tecnologia de modulação linear de baixa potência (com ondulação extremamente baixa).Possui excelentes características de saída de tensão e corrente.Sem overshoot, sem contragolpe, sem surto e baixo ruído durante a operação.Possui funções de proteção múltipla perfeitas e proteção confiável para diodo laser.O ajuste e controle dos parâmetros atuais podem ser selecionados localmente e por computador (configurados por software).Além disso, o motorista também possui configurações de sinal de alarme.(por exemplo, alarme de pressão de água, para proteção de desligamento).O driver adota exibição de tubo digital "8" de 16 bits, exibição de modo de menu simples, botão de membrana e possui interface de usuário amigável e função de diagnóstico de falhas.E o TEC para manutenção de precisão da temperatura no elemento peiltier (TEM) também é opcional.
O driver de diodo laser CW é uma excelente escolha para fabricantes de equipamentos laser e institutos de pesquisa.
Carga adaptável, exibição em tempo real da tensão real;
0-100A (a corrente de saída é continuamente ajustável), exibição em tempo real da corrente e energia elétrica;
Função de pulso disponível (≤ 10Hz, precisa ser personalizada para esta função);
Tempo de subida ≥200ms, tempo de queda ≥200ms;
Controle local e computador;
Controle local e computadorizado para ligar/desligar;
Com sinal de alarme de entrada (por exemplo, alarme de pressão de água para proteção de desligamento);
Sobre o calor, sobre as proteções atuais;
Alta estabilidade, alta anti-interferência e baixo ruído;
Visor de tubo digital "8" de 16 bits, para mostrar a configuração de corrente, corrente real, tensão e potência, menu simples / exibição de modo, botão de membrana;
RS232 e controles de protocolo de comunicação (opcional);
Interface amigável, função de diagnóstico de falhas;
Podemos personalizar o driver de acordo com os requisitos do cliente.
| Modelo | STJ-CW0330 | STJ-CW0340 | STJ-CW0350 | STJ-CW0360 | STJ-CW0375 | STJ-CW03100 |
| Tensão de entrada (VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
| Tensão de saída (V) | 3V (auto-adaptação) | 3V (auto-adaptação) | 3V (auto-adaptação)) | 3V (auto-adaptação) | 3V (auto-adaptação) | 3V (auto-adaptação) |
| Corrente de saída (A) | 0-30A | 0-40A | 0-50A | 0-60A | 0-75A | 0-100A |
| Ruído de tensão (Vp-p) | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% |
| Ruído atual (Ap-p) | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% | ≤0,1% |
| Estabilidade (%) | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 | ≤0,1 |
| Modo de trabalho (CW/QCW) | CW | CW | CW | CW | CW | CW |
| (LCD/LED) | LIDERADO | LIDERADO | LIDERADO | LIDERADO | LIDERADO | LIDERADO |
| Temperatura de trabalho (°C) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
| Umidade do ambiente (%) | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 |
Observações:
Se você precisar de fonte de alimentação de entrada de 110VAC, informe-nos ao fazer o pedido
O tamanho do driver é W×L×H＝425×380×132mm (3U)
Os drivers acima são nossos modelos padrão.Também podemos personalizar de acordo com os parâmetros do cliente.
