Dirigentes de diodos montáveis em PCB/Quadro de controlo de laser de diodos/Quadro de direcção/Dirigente de TEC

O driver laser de diodo montável para PCB da série STXF é um módulo individual OEM projetado para a condução de diodos laser. Inclui principalmente placa/módulo de controle de laser de diodo,placa de condução/módulo de laser de diodos e placa/módulo de controlo de temperaturaOs nossos utilizadores podem combinar estes três módulos para formar uma fonte de alimentação completa de diodos laser.

1Tabela de controlo de laser de diodo

A placa de controlo do laser de diodo suporta 1 canal da placa de condução do laser de diodo (LD) e 1 canal da placa de controlo de temperatura fabricada pela nossa empresa.Além de definir e visualizar a corrente e controlar a saída da corrente, ele também tem as funções de controle externo da corrente e pode ser conectado a 1 canal da placa de controle de temperatura feita pela nossa empresa (pode ser conectado ou não) e outras funções.Você pode integrar esta placa juntamente com a placa de direção LD e placa de controle de temperatura para formar um sistema completo de alimentação a laser de diodosO painel de exibição é de fácil integração e pode ser instalado directamente em painéis de um chassi 2U.

Características:

• Pode ser facilmente instalado no painel de equipamento do cliente em um chassi mínimo de 2U
• O STXF-CDM suporta uma placa de direção LD da série STXF de 1 canal e uma placa de controle de temperatura da série STXF de 1 canal (resfriador TEC) e o STXF-DPSL suporta placas de direção LD da série STXF de 2 canais e max.Placas de controlo de temperatura da série STXF de 4 canais (refrigerador TEC)
• Tem interlock de temperatura através do painel de controle de temperatura
• Tem um protocolo de comunicação e pode ser ligado a um computador e controlado por software de computador
• Tem interface INTERLOCK
• Controle interno e externo atual
• Saída de modulação PWM opcional
• Pode ser alimentado diretamente da placa de direção LD ou da placa de controlo de temperatura, sem necessidade de fonte de alimentação independente
• É adequado para uso com o nosso software de PC STXF-Mate

Aplicações:

• Tabela de condução do LD de controlo e tabela de controlo de temperatura
• Tabela de controlo principal do laser de diodos

Parâmetros técnicos principais:

• Energia de entrada necessária: 5VDC+/- 5% (pode ser alimentada diretamente da placa de comando LD, ou pode ser ligada à interface IDC de 6 pinos para obter energia da placa de controlo de temperatura,ou podem ser alimentados por um 5VDC separado)
• Corrente máxima exigida: 0,1 A
• Tabela de condução LD de suporte: Tabela de condução LD da série STXF
• Tabela de controlo de temperatura de suporte: Tabela de controlo de temperatura da série STXF
• Modulação PWM de saída: 0,04-500 kHz
• Ciclo de trabalho: 0,1-100%
• Temperatura ambiente de trabalho: -40 - +60 graus
• Temperatura ambiente de armazenamento: -40 - +70 graus
• Umidade do ambiente de trabalho: 0-95%
• Dimensões: 70 mm*39 mm, altura 22 mm (9 mm acima da prancha, 1,5 mm de espessura, 11,5 mm abaixo da prancha)

Informações de encomenda:

• Nome do produto: placa de controlo de laser de diodos
• Número do produto: STXF-CDM-P (-P significa com painel preto, ou não -P significa sem painel);Ou STXF-DPSL-P (-P significa que o ecrã e placa de PCB estão separados e não -P significa que eles estão integrados juntosNão.
• Por exemplo: STXF-CDM, STXF-CDM-P

Conexões elétricas:

Basta ligar directamente esta placa e a placa de condução LD por P para P através da interface 6PIN.

2Tabela de condução a laser de diodo

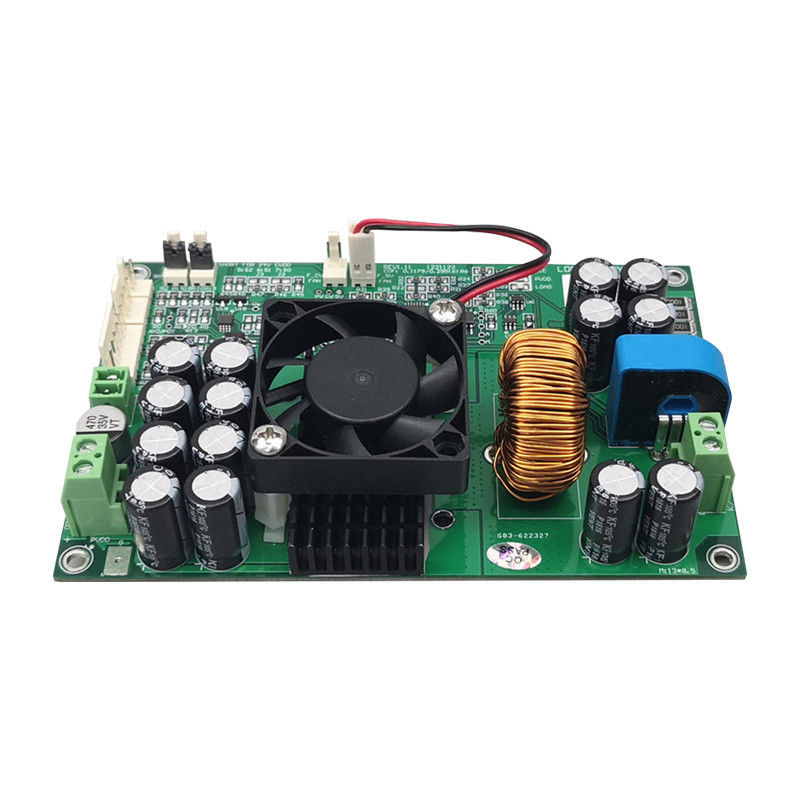

Detalhes da placa motriz de diodo laser STXF-LDDH-xxAyyV-M:

A placa de direção de diodo laser STXF-LDDH (também chamada de placa de potência laser, placa de fonte de corrente constante) é um novo produto de alta tecnologia, personalização em nível de chip e design inovador.É especialmente adequado como fonte de acionamento para diodos laser de alta tensão e baixa correnteDevido ao design de placa única, é particularmente fácil de integrar em produtos de diodo a laser.Fibras ópticas e outros tipos de lasers que requerem bombeamento ou fonte de diodos a laserPortanto, é perfeitamente adequado para várias aplicações, tais como soldagem a laser de diodos, marcação e laser de fibra, etc.

Características:

• De potência não superior a 1 kVA
• Corrente de carga até 15 A
• Adaptação da tensão de carga
• Alta velocidade, borda ascendente e borda descendente <= 1 ms
• Alta eficiência, arrefecimento por ar
• Dois canais analógicos são opcionais (controle interno e externo, um dos quais é uma interface lenta, que pode ser ligada a um analógico ou a um potencialómetro)
• O interruptor de canais é um interruptor analógico de alta velocidade, que pode realizar a função de modulação
• Fornecimento de energia separado para condução e controlo
• Design compacto para fácil integração

Aplicações recomendadas:

• Laser DPSS de estado sólido, com bombeamento terminal ou lateral
• Laser de diodo
• Laser de fibras
• Produtos que exigem uma fonte de corrente constante para aplicações CW ou pulsadas (por exemplo: ensaio a laser de diodos, ensaio a diodos emissores de luz LED 你)
• Aplicações como solda, marcação, aquecimento, ensaios de produtos, etc.

Parâmetros técnicos principais:

• Modelo: STXF-LDDH-xxAyyV-MV (xx/yy é selecionado pelo cliente de acordo com as necessidades)
• Corrente de carga: 15A máximo
• Voltagem de carga: 70 V máximo, pelo menos 1 V inferior à tensão de alimentação
• Tempo de subida/baixa: <= 1 ms
• Corrente de ondulação: < 0,1 A
• Desvio de temperatura da corrente: < 10 ppm
• Eficiência: > 95%
• Voltagem de accionamento de entrada: 48V/60V/72V opcional
• Voltagem de controlo de entrada: 12V/15V/24V (pode ser selecionada por J1 na placa)
• Consumo de energia da placa de comando: <= 1,5 W
• Corrente de entrada analógica: 0-5V corresponde a 0-corrente máxima, ou especificada pelo utilizador
• Corrente de saída de retroalimentação: 0-2,5 V corresponde à corrente máxima de 0 ou especificada pelo utilizador
• Peso do tabuleiro: 185 g
• Temperatura de armazenagem: -40°-+60°
• Temperatura de funcionamento: -10°-+45°
• Humidade de trabalho: 0-95%
• Dimensões: 130 mm*8,5 mm, altura 35 mm (30 mm a bordo, 1,5 mm de espessura)

Requisitos do modelo de encomenda:

• O número de unidades de produção deve ser indicado no anexo I.
• xx: indica a corrente nominal de fábrica, ou seja, a corrente correspondente à entrada analógica mais elevada, valor opcional: 1-15
• yy: indica a tensão de alimentação, a tensão de carga máxima é pelo menos 1V inferior à tensão de alimentação, 48/60/72 pode ser selecionada
• Por exemplo: STXF-LDDH-15A48V-MV

3Tabela de controlo de temperatura (condutor TEC)

Observações: O NE/NE-AH/NC utiliza, por defeito, um sensor de temperatura NTC de 10k, PT100 ou PT1000 são opcionais, outros modelos só suportam NTC.

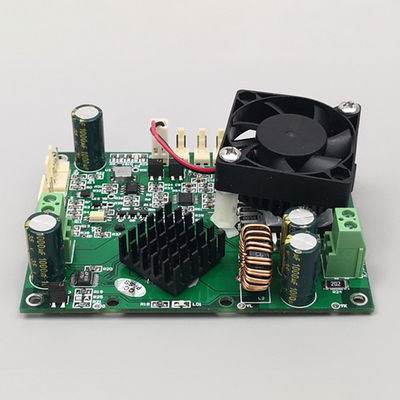

3,1 Detalhes do STXF-TCB-NE-AH:

STXF-TCB-NE-AH é uma placa de controlo de temperatura para chips de refrigeração semicondutores (também conhecidos como refrigeradores termoelétricos TEC), que contém um controlo PID completo.e a precisão do controlo da temperatura pode chegar a 0Este dispositivo suporta o sensor de temperatura NTC de 10k mais comumente usado, o TEC pode ter várias configurações e a fonte de alimentação é a fonte de alimentação CC.Esta placa é a versão de alta corrente do STXF-TCB-NEÉ adequado para controlo de temperatura de alta potência e de alta precisão, como LD de alta potência.

Características:

• Algoritmo de controlo PID
• Alta precisão, até 0,01 graus
• Ampla gama de tensão TEC: 2~24V
• Largo intervalo de corrente TEC: 18A nominal (se a tensão de alimentação for igual ou inferior a 12V, a corrente pode atingir 24A)
• Controle bidirecional, aquecimento e arrefecimento de suporte
• Configuração TEC flexível
• Pode definir e detectar a temperatura através da porta serial (protocolo de código ASCII, suporta o computador com seu próprio super terminal, todos podem usá-lo)
• Tem alarme, saída de sinal pronto, e entrada de sinal TEC fechado
• Modo de controlo: tensão contínua

Aplicações:

• Sistema de controlo de temperatura com TEC (refrigeração por semicondutores, refrigeração termoelétrica) como elemento de controlo de temperatura
• Apto para, mas não limitado a, controlo de temperatura de diodos a laser
• Adequado para vários campos, tais como a indústria e eletrodomésticos
• Biológico, médico, controlo de temperatura por PCR, etc.

Parâmetros técnicos principais:

• Voltagem de alimentação da placa: 7,5 a 27 V (recomendam-se voltagens normalizadas, tais como 7,5/12/15/24, a tensão nominal TEC é preferencialmente igual ou ligeiramente superior à tensão de alimentação,se a tensão nominal TEC for inferior à tensão de alimentação, você também pode definir a relação de saída máxima)
• Corrente de alimentação da placa: determinada pela potência máxima real do TEC
• Voltagem TEC: 2V ∼ 24V (dependendo da tensão da fonte de alimentação)
• Corrente TEC: 18A nominal (se a tensão da fonte de alimentação for igual ou inferior a 12V, a corrente pode atingir 24A)
• Sensor de controlo de temperatura: 10k NTC (valor B por defeito é 3950, o valor B real não é limitado, apenas afeta a temperatura absoluta, não a temperatura relativa,Basicamente sem sentido para o controle de temperatura), PT100 opcional
• Precisão do controlo da temperatura: 0,01°
• Precisão de regulação da temperatura: 0,01°
• Intervalo de medição do controlo de temperatura da versão NTC: -60 - +170 graus
• Intervalo de temperatura de controlo da versão NTC: -20 - +100 graus
• Intervalo de medição do controlo de temperatura PT100/PT1000: -60 - +212 graus
• Intervalo de temperatura de controlo PT100/PT1000: -50 - +200 graus
• Temperatura predeterminada de fábrica: 25° ou especificada pelo utilizador
• Temperatura ambiente de trabalho: -40 a +45 graus
• Temperatura ambiente de armazenamento: -40 a +60 graus
• Umidade do ambiente de trabalho: 0-95%
• Dimensões: 65mm*95mm, altura: 35mm

Informações de encomenda:

• Nome do produto: painel de controlo de temperatura
• Modelo de produto: STXF-TCB-NE-AH/-X
• -X: Opcional sonda PT100 ou PT1000, omitindo -X significa que a sonda NTC é suportada por defeito
• Por exemplo: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Método de controlo:

O quadro utiliza comunicação serial para modificar e monitorizar informações.

• A unidade de exibição de controle de temperatura feita por nós, como STXF-DISP-TCB (conectar a porta serial da placa de controle de temperatura para a tela de exibição)
• Nosso software de PC STXF-TCBMate (conectar a porta serial da placa de controle de temperatura para o computador)
• Usar diretamente a porta serial para emitir o controle de comando (usando um microcontrolador ou um PC)

3.2 Produtos e acessórios conexos para painel de controlo de temperatura:

Detalhes do painel de exibição do STXF-DISP-TCB(DW) de controlo de temperatura:

A placa de exibição de controlo de temperatura STXF-DISP-TCB ((DW) suporta STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA e outras placas de controlo de temperatura.O valor de temperatura e vários parâmetros relacionados podem ser definidos através do painel de exibição de controle de temperaturaO painel de exibição do controle de temperatura pode ser utilizado como uma ferramenta de ajuste para o painel de controle de temperatura,ou pode ser instalado diretamente no painel como interface de monitorização da placa de controlo de temperatura.

Características:

• Pode ser facilmente instalado no painel de equipamento do cliente
• Suporte à gama completa de placas de controlo de temperatura STXF-TCB
• Suporte à definição de vários parâmetros
• Display de temperatura de suporte como uma curva
• Ele tem uma porta de entrada de energia 7-28V, e uma entrada de energia 5V / porta de saída e você pode fornecer energia através de um deles

Informações de encomenda:

• Nome do produto: painel de visualização do controlo de temperatura
• Modelo de produto: STXF-DISP-TCB/-P(DW) -P: o sufixo A -P significa um painel preto.
• Por exemplo: STXF-DISP-TCB ((DW), STXF-DISP-TCB-P ((DW)

Diagrama de ligação elétrica:

4Motor de diodo da série STXF-SDDC com controladores TEC

A placa de acionamento é de design compacto e integrada com controlador LD e controle de temperatura de alta precisão TEC,uma fonte de acionamento ideal para lasers borboleta, como os lasers DFB com duas definições de pinos diferentes na indústria de comunicação e na indústria de lasersA corrente LD máxima pode atingir 2A e possui interfaces de sinal analógico e de modulação.A estabilidade teórica do projecto de controlo de temperatura LD pode atingir 0Os vários parâmetros desta placa podem ser personalizados de acordo com os requisitos do cliente, incluindo corrente nominal, temperatura definida por padrão e corrente e tensão TEC.

Características:

• Tempo de subida e queda do nível dos EUA
• Sem corrente de ondulação, sem ultrapassagem
• Alta eficiência: a placa em si não requer dissipação de calor especial (los lasers DFB precisam ser fixados no dissipador de calor)
• Design compacto, fácil de integrar

Especificações:

• Força de entrada: DC5V ± 5%
• Corrente de saída: 2,0 A Max
• Voltagem de carga: 2,5 V Max
• Tempo de subida/baixa da corrente: ≤ 5us
• Modulação analógica: 100 kHz a CW
• Entrada analógica: 0-2,5 V correspondente a uma corrente de 0-máximo
• Saída de retroalimentação: 0-2,5 V correspondente a uma corrente de 0-máximo
• TEC corrente máxima de accionamento: 3A
• TEC tensão máxima de accionamento: 4,3 V
• Temperatura definida por defeito: 25°C, ajustável por potenciômetro
• Temperatura de funcionamento: 0 - 45°C
• Temperatura de armazenagem: -20 - 70°C
• Humidade: < 95%, não condensante
• Dimensões: 86x65 mm

Informações de encomenda:

Número da peça: STXF-SDDC-x-yA-TaAbV

• x: DFB laser®s pacotes A para aplicações industriais ou B para comunicações ópticas
• y: corrente de regulação na fábrica, correspondente à entrada analógica máxima, 0,05-2,0A
• a: corrente de regulação do TEC na fábrica, 0,5A-3A. 2A por defeito através do potencialómetro
• b: tensão de regulação do TEC na fábrica, 0,5V-4,3V. 2V por defeito através do potencialómetro

Por exemplo: STXF-SDDC-A-2.0A
