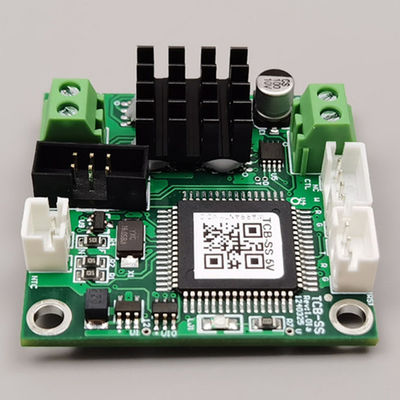

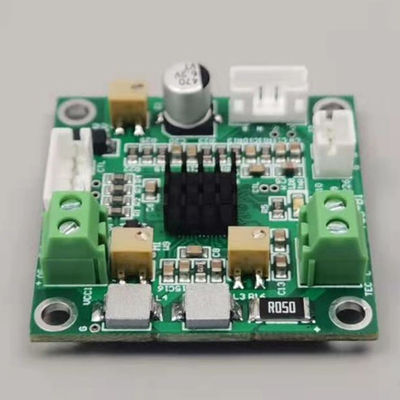

Placa de controle de temperatura com driver TEC

Observações: NE/NE-AH/NC usam sensor de temperatura 10k NTC por padrão, PT100 ou PT1000 são opcionais, outros modelos suportam apenas NTC.

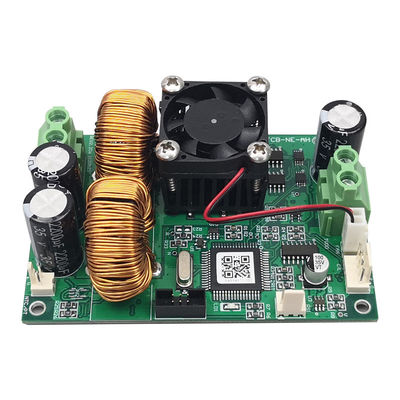

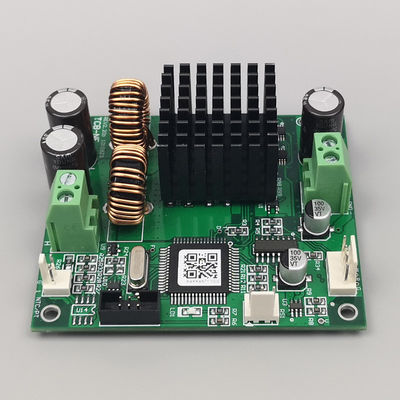

1. Detalhes de STXF-TCB-NE-AH:

STXF-TCB-NE-AH é uma placa de controle de temperatura para chips semicondutores de refrigeração (também conhecidos como resfriadores termoelétricos TEC), que contém um controle PID completo.Possui modo de saída contínua e a precisão do controle de temperatura pode chegar a 0,01 grau.Este dispositivo suporta o sensor de temperatura 10k NTC mais comumente usado, o TEC pode ter várias configurações e a fonte de alimentação é uma fonte de alimentação CC.Esta placa é a versão de alta corrente do STXF-TCB-NE.É adequado para controle de temperatura de alta potência e alta precisão, como LD de alta potência.

Características:

• Algoritmo de controle PID
• Alta precisão, até 0,01 graus
• Ampla faixa de tensão TEC: 2~24V
• Grande faixa de corrente TEC: nominal de 18A (se a tensão de alimentação for menor ou igual a 12V, a corrente pode chegar a 24A)
• Controle bidirecional, suporte para aquecimento e resfriamento
• A configuração do TEC é flexível
• Ele pode definir e detectar a temperatura através da porta serial (protocolo de código ASCII, suporta o computador com seu próprio super terminal, todos podem usá-lo)
• Possui alarme, saída de sinal pronto e entrada de sinal TEC fechado
• Modo de controle: tensão contínua

Formulários:

• Sistema de controle de temperatura com TEC (refrigerador de semicondutores, refrigerador termoelétrico) como elemento de controle de temperatura
• Adequado para, mas não limitado a, controle de temperatura de diodos laser
• Adequado para vários campos, como indústria e eletrodomésticos
• Controle de temperatura biológico, médico, PCR, etc.

Parâmetros técnicos principais:

• Tensão de alimentação da placa: 7,5- 27V (voltagens padrão como 7,5/12/15/24 são recomendadas, a tensão nominal do TEC é preferencialmente igual ou ligeiramente maior que a tensão da fonte de alimentação, se a tensão nominal do TEC for menor que a fonte de alimentação tensão, você também pode definir a taxa de saída máxima)
• Corrente de alimentação da placa: determinada pela potência máxima real do TEC
• Tensão TEC: 2V – 24V (dependendo da tensão da fonte de alimentação)
• Corrente TEC: nominal 18A (Se a tensão da fonte de alimentação for menor ou igual a 12V, a corrente pode chegar a 24A)
• Sensor de controle de temperatura: 10k NTC (o valor B padrão é 3950, o valor B real não é limitado, afeta apenas a temperatura absoluta, não a temperatura relativa, basicamente sem sentido para controle de temperatura), PT100 opcional
• Precisão do controle de temperatura: 0,01°
• Precisão da temperatura de ajuste: 0,01°
• Faixa de medição do controle de temperatura da versão NTC: -60 - +170 graus
• Faixa de temperatura de controle de versão NTC: -20 - +100 graus
• Faixa de medição de controle de temperatura PT100/PT1000: -60 - +212 graus
• Faixa de temperatura de controle PT100/PT1000: -50 - +200 graus
• Temperatura padrão de configuração de fábrica: 25° ou especificada pelo usuário
• Temperatura ambiente de trabalho: -40 a +45 graus
• Temperatura ambiente de armazenamento: -40 a +60 graus
• Umidade do ambiente de trabalho: 0-95%
• Dimensões: 65mm*95mm, Altura: 35mm

Informações sobre pedidos:

• Nome do produto: placa de controle de temperatura
• Modelo do produto: STXF-TCB-NE-AH/-X
• -X: Sonda PT100 ou PT1000 opcional, omitir -X significa que a sonda NTC é suportada por padrão
• Por exemplo: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Método de controle:

A placa usa comunicação serial para modificar e monitorar informações.Existem três métodos de controle como segue:

• A unidade de exibição de controle de temperatura feita por nós, como STXF-DISP-TCB (conecte a porta serial da placa de controle de temperatura à tela de exibição)
• Nosso software para PC STXF-TCBMate (conecte a porta serial da placa de controle de temperatura ao computador)
• Use diretamente a porta serial para emitir controle de comando (usando um microcontrolador ou um PC)

2. Produtos e acessórios relacionados para painel de controle de temperatura:

Detalhes da placa de exibição de controle de temperatura STXF-DISP-TCB(DW):

A placa de exibição de controle de temperatura STXF-DISP-TCB(DW) suporta STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA e outras placas de controle de temperatura.O valor da temperatura e vários parâmetros relacionados podem ser definidos através da placa de exibição do controle de temperatura, e as informações atuais do controle de temperatura podem ser vistas intuitivamente.A placa de exibição de controle de temperatura pode ser usada como uma ferramenta de configuração para a placa de controle de temperatura ou pode ser instalada diretamente no painel como a interface de monitoramento da placa de controle de temperatura.

Características:

• Pode ser facilmente instalado no painel do equipamento do cliente
• Suporta toda a gama de placas de controle de temperatura STXF-TCB
• Suporta a configuração de vários parâmetros
• Suporta exibição de temperatura como uma curva
• Ele tem uma porta de entrada de energia de 7-28V e uma porta de entrada/saída de 5V e você pode fornecer energia através de uma delas

Informações sobre pedidos:

• Nome do produto: placa de exibição de controle de temperatura
• Modelo do produto: STXF-DISP-TCB/-P(DW) -P: O sufixo A -P significa um painel preto.Se não houver painel, ele será omitido diretamente.
• Por exemplo: STXF-DISP-TCB(DW), STXF-DISP-TCB-P(DW)

Diagrama de conexão elétrica:
