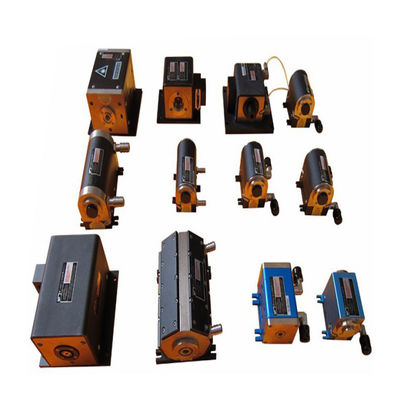

Módulo de bomba de laser de diodo CW 1064nm DPSS e barras/pilhas de laser de diodo

Módulos de laser de diodo DPSS da série STO e barras/pilhas de diodo

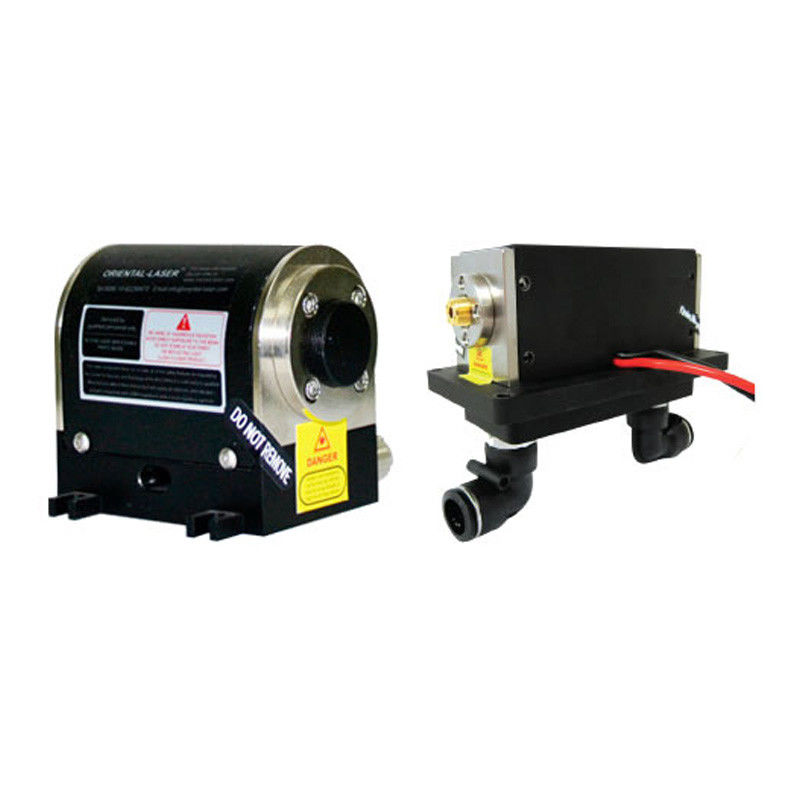

1. Módulos e drivers de bomba de laser de diodo CW 1064nm

O modo de trabalho dos módulos de ganho é CW ou QCW.O módulo QCW também inclui módulo de resfriamento de condução e módulo de resfriamento de água.A potência máxima do módulo CW da série STO é de 450W.Um módulo muito poderoso também pode ser personalizado mediante solicitação.As aplicações típicas são amplificadores de laser para lasers MOPA de nanossegundos e picossegundos, módulos de ganho para ressonadores osciladores instáveis, CW bombeados, lasers de 532nm, ns q-switched e lasers LIDAR.

Formulários:

• Corte a laser de chapas metálicas até 12mm

• Marcação e gravação em metais e não metais

• Soldagem de metal e plástico, limpeza a laser

• PCB, cerâmica e gravação de células solares % corte

• Aplicações de laboratório e médicas

Definição de números de peça: STO-XX-C-AxBB-SS-HH

• XX: potência média do laser de saída

• C: os modelos de peças de barras como H ou E

• AxBB: dimensão da barra Nd:YAG.A é o diâmetro e BB é o comprimento.

• SS: a estrutura do bloco de resfriamento de água, como CX (lateral), XX (inferior), XB (inferior com placa) e XG (inferior com bocal)

• HH: a altura do eixo óptico.

Nota: A dopagem Nd:YAG típica para o módulo de laser CW DPSS da série STO é de 0,6% e outros níveis de dopagem (0,6%-1,1%) podem ser personalizados.A potência de saída é medida com comprimento de cavidade regular de 300 mm com ressonador plano-plano ou côncavo-plano.A vida útil esperada é de 10.000 horas e a garantia é de 12 meses a partir da data de entrega.

Série STO, fonte de alimentação de diodo laser CW (driver de diodo)

2. Módulos de Bomba de Laser de Diodo Pulsado/QCW

Formulários:

• Aplicações diretas da indústria

• Como oscilador de laser ou semente de laser

• Como amplificadores de laser

• Para obter alta potência de pico com Q-switch

• Outras aplicações de laboratório e médicas

• Telêmetro a laser de alta taxa de repetição

• Aplicações militares de alta energia de pulso

(1) Módulos de bomba de laser de diodo de nível mJ

Observação: (1) Módulos personalizados QCW empilhados/planares laterais/bombeamento final em várias formas, como arco e anular, disponíveis mediante solicitação.(2) O nível de dopagem de Nd:YAG pode ser personalizado de 0,6% a 1,1%.A energia de pulso listada acima é medida em 200μs/100Hz a 1064nm.Os módulos QCW típicos são projetados com círculo de trabalho de £ 5% e os módulos de círculo de trabalho mais alto devem ser personalizados.O ganho de sinal pequeno pode variar de acordo com diferentes designs.

(2) Módulos de Laser DPSS Pulsado/QCW de Nível Joule

Observação: os módulos QCW acima são geralmente acionados por um grupo de drivers de diodo laser QCW de forma síncrona e a tensão de operação é a soma dessas tensões.A energia de pulso listada acima é medida em 200μs/20Hz a 1064nm.Módulos QCW típicos são projetados com círculo de trabalho ≤2%.Módulos personalizados disponíveis mediante solicitação.

(3) Definição do número da peça: STO-TT-PW-CC-NN-PB-SS-AxBB

• TT: nível de energia como GQ (módulos de nível mJ a 250us) e JQ (módulos de nível J a 250us)

• PW: potência de pico de bombeamento total em W

• CC: método de resfriamento como W (resfriamento a água) e C (resfriamento condutivo)

• NN: número de barras

• PB: pico de potência por barra, como 100W ou 200W

• SS: Estrutura dos módulos como H (matriz linear), A (arco), C (circular).Por exemplo, H34 é uma matriz linear 3x4, 1P é uma barra em cada célula, 4A6 significa que existem 4 arcos e 6 barras em cada arco,

• AxBB: tamanho da haste.A é o diâmetro e BB é o comprimento em mm.

3. Serviços e Manutenção de Módulos de Diodos de Outras Marcas

Também podemos fornecer serviços de reparo e reforma de diodos laser para vários módulos de bombas a laser de vários fabricantes em todo o mundo.Nossos engenheiros experientes são capazes de repará-los e fornecer serviços pós-venda, incluindo:

• Cabeças de laser bombeadas por diodo da Rofin

• Cabeças de laser bombeadas por diodo LEE Laser

• Cabeças de laser bombeadas por diodo da FOBA

• Cabeças de laser da Northrop Grumman (Cutting Edge Optronics, CEO Laser), incluindo RB, RE e outras séries.

• Alça de depilação a laser de diodo Almalaser Soprano &ICE

• Peça de depilação a laser de diodo Syneron Elaser& Elase

• Pilha de diodo laser de Jenoptik

• Pilha de diodo laser de Dilas

• Outras cabeças de laser DPSS da NEC, etc.

Entre em contato conosco para mais informações.Observe: Northrop Grumman, Cutting Edge Optronics, CEO Laser, Rofin, FOBA, Han's Laser, Jenoptik, Dilas, NEC, Almalasers, Soprano, Soprano ICE, Elaser, Elase são suas marcas registradas que pertencem às empresas acima.
