Sistemas de digitalização de cabeças de marcação 2D 3D, sistemas pós-scanagem

Cabeças de marcação 2D

Cabeças de marcação 3D

Cabeças de marcação 2D (cabeças de digitalização)

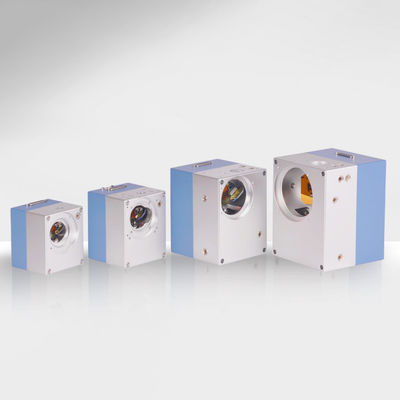

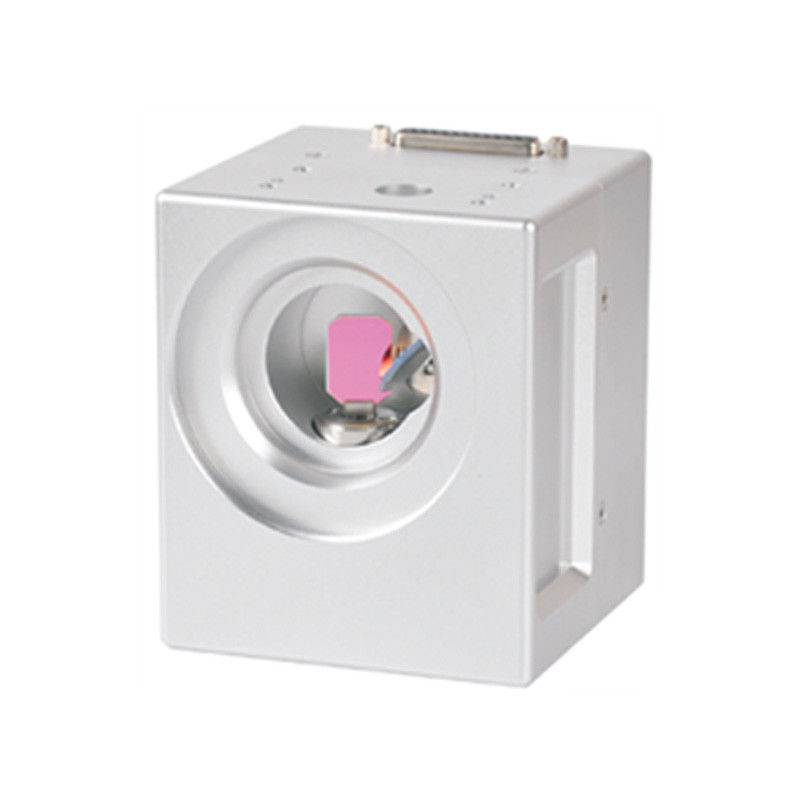

1Sistemas de digitalização 2D da série LSRM-A

A série LSRM-A é um sistema de galvanômetro 2D totalmente digital.É a versão básica da série LSRM scanheadsOs espelhos de comprimentos de onda gerais estão disponíveis, como 1064nm, 532nm, 355nm, 10.6um, adequados para marcação a laser, microscópio, perfuração, recorte e corte, etc.

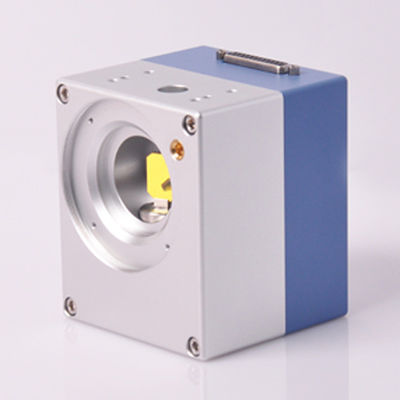

2Sistemas de digitalização 2D da série LSRM-Q

A série LSRM-Q é um sistema de galvanômetro 2D totalmente digital. O sistema opera com base na plataforma incorporada. É compacto, estável e de alta qualidade. Mais rápido e preciso.A deriva de deslocamento e deriva de ganho são muito baixosOs espelhos de comprimentos de onda típicos de laser estão disponíveis e otimizados para a inércia e rigidez.

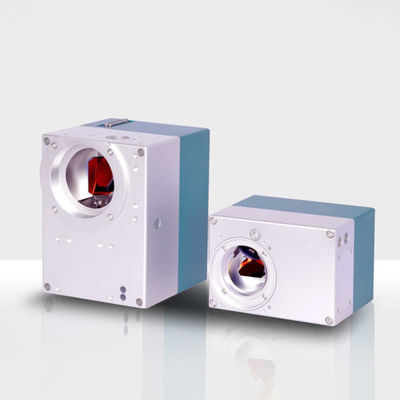

3. Cabeças de marcação 2D LSRM-Q20/30

A série LSRM-Q é um sistema de galvanômetro 2D totalmente digital. O sistema opera com base na plataforma incorporada. É compacto, estável e de alta qualidade. Mais rápido e preciso.A deriva de deslocamento e deriva de ganho são muito baixosOs espelhos de comprimentos de onda típicos de laser estão disponíveis e otimizados para a inércia e rigidez.Função de refrigeração por água e ar para melhorar a estabilidade do sistema.

(Todos os ângulos estão em graus ópticos)

(1) com objetivo F-Theta, f=160mm
(2) Caracteres de um só curso de 1 mm de altura
(3) XY2-100-EH com feedback de estado para alteração sem aviso prévio
(4) O espelho de 1064nm pode suportar a potência máxima do laser no arrefecimento do ar

Cabeças de marcação 3D (cabeças de digitalização)

1Sistemas de pós-escaneamento da série LSRM-QPT

(Referir-se às fichas de dados LSRM-Q para cabeças de marcação 2D)

Esta solução inclui um sistema de galvoscanner 2D da série LSRM-Q, uma unidade de focagem dinâmica da série Proton, uma lente F-theta e um controlador de sistema galvo LSRM-UMC4.Ele usa a tecnologia de digitalização pós-objetiva, o volume de trabalho é de cerca de 150*150*45 com a lente FL 210mm F-theta. As vantagens são velocidade de marcação rápida, pequeno ponto focal e baixa perda de energia.

2Sistemas de pré-escaneamento da série LSRM-QP

(Ver folha de dados LSRM-Q10/12/14 para cabeças de marcação 2D)

O sistema de pré-escaneamento 3D da série LSRM-QP inclui um sistema de escaneador galvanizado 2D LSRM-Q, uma unidade de focalização dinâmica da série Proton e um controlador LSRM-UMC4.Ele usa a tecnologia de digitalização pré-objetivo para realizar o grande campo e aplicação laser 3DAs suas vantagens são a rapidez de marcação, o pequeno ponto focal e a baixa perda de energia.

Exemplo de configuração do laser de CO2: LSRM-QP30

Exemplo de configuração de laser Nd:YAG: (λ=1064nm) LSRM-QP20/30

Exemplo de configuração de laser UV: LSRM-Q14 + Proton

• Todos os parâmetros acima são valores teóricos.

• Distância entre a borda da unidade de deflexão e a superfície de trabalho.

• O tamanho real do ponto e a velocidade de escrita dependem do material e da aplicação.

STRM-CA: Adaptador CCD

O método tradicional de correcção por galvo-scanner é dado prioridade à medição manual, sendo difícil garantir a precisão, afetando assim a qualidade do processamento.Galvo scanner com um módulo de visão adaptador de câmera pode melhorar muito a precisão da calibração, e monitorizar simultaneamente as superfícies de trabalho.

Instalação:

O adaptador da câmara é montado entre a entrada do feixe da cabeça de digitalização e a flange do laser (ver Figura 1).

Princípio de funcionamento:

A luz de iluminação refletida da superfície da peça passa através do F-theta acromático, do scanner galvo, do divisor de feixe, da lente CCD para chegar ao sensor CCD.Ajustar a posição do divisor de feixe para compensar o erro de usinagem e montagem para garantir o caminho óptico do laser e luz refletida coaxialFaça o laser coincidir com o ponto de detecção da imagem CCD.

Campo de visão (FOV):

O campo de visão é decidido pela distância focal da lente, câmera CCD, tamanho do elemento fotossensível da câmera CCD juntos.4 mm * 8.3 mm (ver quadro)

Outros parâmetros:

Método e etapas de regulação do adaptador CCD coaxial:

1. Ajuste a altura do galvanômetro, encontre a posição de foco do galvanômetro.

2. Marque a mira.

3. Ajustar o anel de foco 4 (CW ou CCW), para que a câmara mostre uma imagem clara.

4. Parafusos de bloqueio 5 para bloquear o anel de foco 4.

5. Soltar o anel de regulação CW ou CCW 7, para que a orientação da imagem seja a mesma da mira.

6. Parafuso de bloqueio 7.

7. Observe a cruz de visão da imagem CCD e a posição da cruz de visão marcada. Se as duas cruz de visão não coincidirem entre si, é necessário abrir a tampa protetora, ajustando o botão 2 e o botão 3.2 (ver figura 1) como exemplo., quando o botão 2 é ajustado, o centro da imagem se moverá para a esquerda e para a direita em diagonal.Botão de ajuste 2 e 3 para fazer a cruz de visão da imagem coincidir com a cruz de visão marcada.

8. Depois de afinar, restabeleça a tampa.
