Scanners ópticos/drivers/placas de acionamento galvanômetro

O sistema galvanômetro é um sistema de servocontrole de alta precisão e alta velocidade composto por uma placa de condução, galvo e espelho de varredura, usado principalmente para marcação a laser, gravação a laser, controle de iluminação de palco, etc.

O princípio de funcionamento deste sistema é que, ao inserir um sinal de posição, o motor oscilante (galvanômetro) oscilará em um determinado ângulo de acordo com uma determinada relação de conversão de tensão e ângulo.Todo o processo adota controle de feedback de circuito fechado, que é operado em conjunto por cinco circuitos/peças de controle: sensor de posição, amplificador de erro, amplificador de potência, discriminador de posição e integrador de corrente.

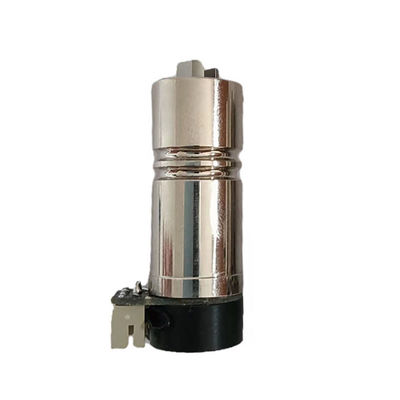

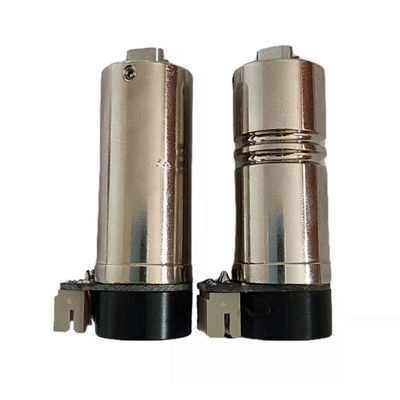

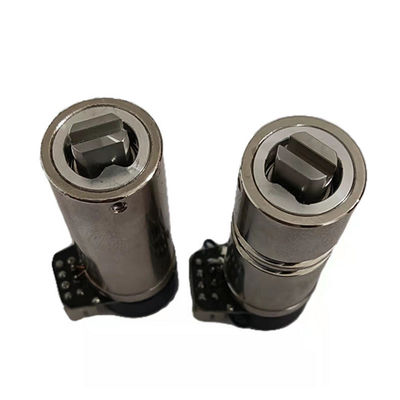

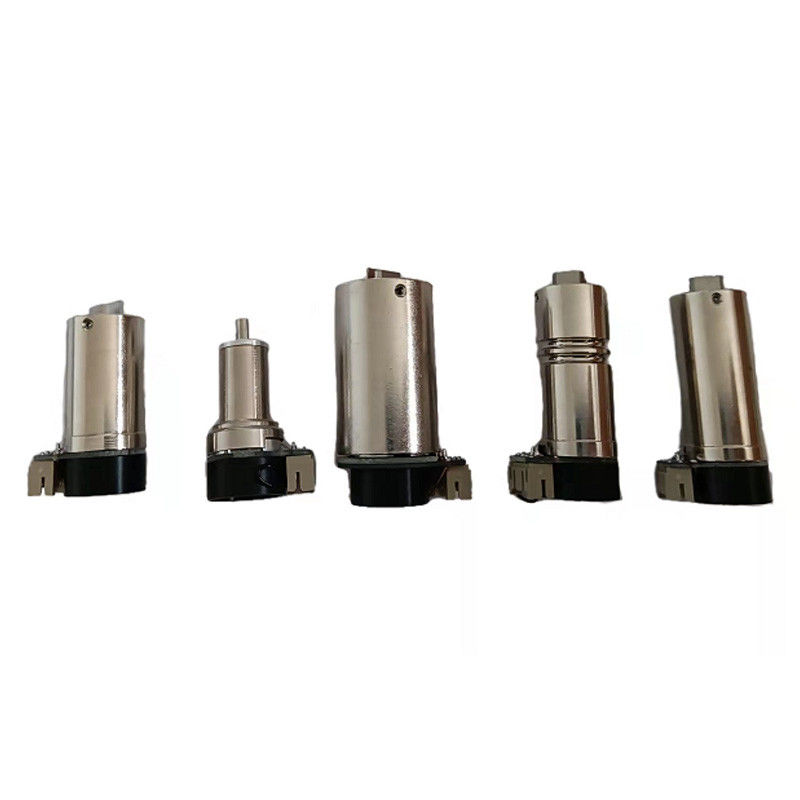

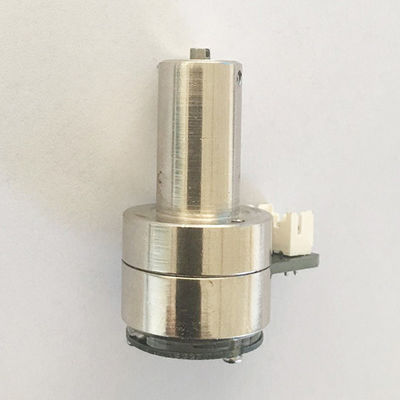

Os sistemas galvanômetros da série OSST produzidos por nossa empresa utilizam a última geração de circuitos integrados e adotam vários métodos anti-interferência para acionar a placa de circuito.O sistema não só possui forte capacidade anti-interferência, alta confiabilidade, boa linearidade, alta precisão de repetição, tempo de resposta curto, mas também possui um tamanho pequeno, que é fácil de instalar e transportar.

Número da peça	OSST8162	OSST8161	OSST8063
Aberturas ópticas suportadas, dois eixos	Feixe ≦8mm	Feixe ≦10mm	Feixe ≦12mm
Tempo de resposta em pequenos passos	Feixe de 0,2ms@5mm	Feixe de 0,3ms@10mm	Feixe de 0,6ms@12mm
Ângulo máximo de rotação mecânica	±20°-30°	±20°	±20°
Linearidade	99,9% @±20°	99,9%@±20°	99,9%@±20°
Corrente de pico	5A	5A	10A
Resistência da bobina	3Ω±10%	1,8Ω±10%	2Ω±10%
Indutância da bobina	180μH ±10%	280μH ±10%	260μH ±10%
Temperatura de operação	0℃-40℃	0℃-40℃	0℃-40℃
Temperatura de operação.(opção)	-40—﹢85	-40—﹢85	-40—﹢85
Peso	80g	105g	180g
Inércia do rotor	0,125g·cm2	0,34g·cm2	1,2g·cm2
Constante de torque	5,1N·mm/A	7,3N·mm/A	12 N·mm/A
Máx.Corrente eficaz	2.1A	2,5 5A	3,52A
Peso com cabo	72g	263g	340g
Conector	C3030F-2*4	C3030F-2*4	C3030F-2*4
Carregando inércia	0,1 g·cm2—0,54 g·cm2	0,3 g·cm2—1,52 g·cm2	1,0 g·cm2—6 g·cm2
Após erro	0,11ms	0,142ms	0,22ms
Dimensão	D15x31+D15,4x11mm	D22X36+D31x8,6+D21x9mm	D22x36+D31x8,6+D21x9mm
Espessura do espelho	2,1 mm	2,1 mm	2,1 mm
Aplicativo	Iluminação de palco, animação a laser	Marcação voadora de ultra alta velocidade, marcação rápida on-line de ultra alta velocidade	Marcação voadora de ultra alta velocidade, marcação rápida on-line de ultra alta velocidade, marcação a laser de precisão não metálica, prototipagem rápida a laser, ajuste de resistência a laser e radar a laser, etc.

Número da peça	OSST8166	OSST8168	OSST8061
Aberturas ópticas suportadas, dois eixos	Feixe de 1-6mm	Feixe de 1-10mm	Feixe de 20-25mm
Tempo de resposta em pequenos passos	Feixe de 0,3ms@5mm	Feixe de 0,3ms@5mm	Feixe de 0,7ms@20mm
Ângulo máximo de rotação mecânica	±20°	±20°	±20°
Linearidade	99,9% @ ±20°	99,9%@±20°	99,9% @ ±20°
Corrente de pico	1,5A	1,5A	6A
Resistência da bobina	2,3Ω±10%	2,3Ω±10%	2,1Ω±10%
Indutância da bobina	420μH ±10%	420μH ±10%	360μH ±10%
Temperatura de operação	0℃-40℃	0℃-40℃	0℃-40℃
Temperatura de operação.(opção)	-40—﹢85	-40—﹢85	-40—﹢85
Peso	26g	26g	210g
Inércia do rotor	0,028g·cm	2,25N·mm/A	5,1g·cm2
Constante de torque	2,25N·mm/A	2,25N·mm/A	22N·mm/A
Máx.Corrente eficaz	1,8A	1,8A	5A
Peso com cabo	49g		425g
Conector	C3030F-2*4	Doutorado2*4	C3030F-2*4
Carregando inércia	0,02 g·cm2—0,05 g·cm2	0,02 g·cm2—0,05 g·cm2	8 g·cm2—24 g·cm2
Após erro	0,11ms	0,15ms	0,35ms
Dimensão	D10x16+D13x3+D15x10,5mm	D15X8+D14x15	D28x58+D36x15+D25x5mm
Espessura do espelho	1,0 mm	1,mm	3,0 mm
Aplicativo	Marcação de voo on-line de alta velocidade, marcação estática de alta velocidade e alta precisão, etc.	Marcação de voo on-line de alta velocidade, marcação estática de alta velocidade e alta precisão, etc.	Marcação a laser de precisão, prototipagem rápida a laser, modulação de resistência a laser, radar a laser, etc.

Número da peça	OSST3808	OSST3860
Aberturas ópticas suportadas, dois eixos	Feixe de 25-50 mm	Feixe de 30-60 mm
Tempo de resposta em pequenos passos	Feixe de 1,2 ms a 25 mm	Feixe de 1,3 ms a 30 mm
Ângulo máximo de rotação mecânica	±20°	±20°
Linearidade	99,9%@±20°	99,9%@±20°
Corrente de pico	7,6A	9,6A
Resistência da bobina	2Ω±10%	2Ω±10%
Indutância da bobina	260μH ±10%	260μH ±10%
Temperatura de operação	0℃-40℃	0℃-40℃
Temperatura de operação.(opção)	-40—﹢85	-40—﹢85
Peso	520g	520g
Inércia do rotor	6,25g·cm2	8,2g·cm2
Constante de torque	28N·mm/A	31·mm/A
Máx.Corrente eficaz	6.3A	12A
Peso com cabo	520G	520G
Conector	C3030F-2*4	C3030F-2*4
Carregando inércia	12g·cm2—24 g·cm2	12g·cm2—35 g·cm2
Após erro	0,28ms	0,35ms
Dimensão	D38X76+D36x5+D25x5mm	D38x76+D35x5+D25x5mm
Diâmetro da montagem.Do espelho	7mm	7mm
Aplicativo	Marcação a laser de precisão, prototipagem rápida a laser, modulação de resistência a laser, radar a laser, etc.	Marcação a laser de precisão, prototipagem rápida a laser, modulação de resistência a laser, radar a laser, etc.

Número da peça	OSST1520-20	OSST1520-15
Aberturas ópticas suportadas, dois eixos	Feixe ≦10mm	Feixe ≦10mm
Tempo de resposta em pequenos passos	Feixe de 0,3ms@10mm	Feixe de 0,3ms@10mm
Ângulo máximo de rotação mecânica	±20°	±20°
Linearidade	99,9%@±20°	99,9%@±20°
Corrente de pico	5A	5A
Resistência da bobina	1,62Ω±10%	1,8Ω±10%
Indutância da bobina	103μH ±10%	280μH ±10%
Temperatura de operação	0℃-40℃	0℃-40℃
Temperatura de operação.(opção)	-40—﹢85	----
Peso	105g	33g
Inércia do rotor	0,34g·cm2	0,34g·cm2
Constante de torque	7,5N·mm/A	7,5N·mm/A
Máx.Corrente eficaz	2,5 A	2,5 A
Peso com cabo	263g	Soquete
Conector	Doutorado2*4	Doutorado2*4
Carregando inércia	0,35-1,5 g·cm2	0,35-1,5 g·cm2
Após erro	0,15ms	0,15ms
Dimensão	D20X26+D15x11mm/37mm	D15X26+D15x11mm/37mm
Espessura do espelho	2,0 mm (para ficar preso)	2,0 mm (para ficar preso)
Aplicativo	Marcação voadora de ultra alta velocidade, marcação rápida on-line de ultra alta velocidade	Marcação voadora de ultra alta velocidade, marcação rápida on-line de ultra alta velocidade

Observações:

• Todos os galvos são revestidos com tampa cromada.
• Os espelhos de varredura nos comprimentos de onda do laser de 1064nm, 532nm, 355nm, 266nm, 10,6um e outros estão disponíveis mediante solicitação.

Drivers da série OSST (placas de acionamento)

Existem 2 tipos de placas de acionamento para galvos da série OSST: uma placa para acionamento de 2 galvos (placa 1 para 2 ou apenas placa chamada, padrão);uma placa para acionar 1 galvo (placa 1 para 1).Suas capacidades de condução e desempenho principal são os mesmos.A principal diferença é a dimensão.

Especificações Gerais:

• Alimentação de alimentação: ±15VDC a ±24VDC
• Sinal de posição de entrada analógica: ±5V (padrão), ±10V disponível mediante solicitação.
• Saída de sinal de posição (opcional): porta 1:1 e porta 1:10.

1. Quadros 1 para 2

1.1 Placa 1 para 2 sem sinal de saída de posição (OSST-D)

Este driver é usado principalmente em marcação/digitalização a laser 2D.

1.2 Placa 1 para 2 com saída de sinal de posição (OSST-D-PO)

2. Quadros 1 para 1

Placa 1 para 2 com saída de sinal de posição (OSST-D-1-PO)

Existem saídas de sinal de 2 posições para uso.

3. Galvanômetros ópticos da série OSCT

Nossa ampla linha de componentes e sistemas de varredura óptica baseados em galvanômetro de circuito fechado oferece ao integrador de sistemas o máximo desempenho baseado em galvanômetro para qualquer requisito de posicionamento ou varredura.Nosso desempenho de posicionamento superior vem de projetos avançados de atuadores, técnicas inovadoras e patenteadas de detecção de posição, da consistência de nosso processo de fabricação de alta qualidade e de nosso compromisso contínuo com o avanço do estado da tecnologia galvo.Com nossa ampla gama de opções de digitalização, experiência em aplicações e suporte técnico mundial, estamos prontos para ser seu parceiro em aplicações de sistemas ópticos científicos e OEM.

Tão importante quanto o desempenho superior do nosso sistema de posicionamento é a confiabilidade, a vida útil e o suporte do produto que você precisa para o sucesso do sistema e do mercado a longo prazo.Vida útil e confiabilidade superiores do produto resultam de técnicas de projeto e simulação disciplinadas, o melhor em tecnologia de rolamentos e componentes e processos de fabricação e mão de obra de qualidade.Temos muito orgulho do desempenho e da longa vida útil de nossos produtos.Esses altos padrões em nossos processos de fabricação garantem a consistência de desempenho necessária para projetar os sistemas de alto calibre exigidos no mercado competitivo atual.
Oferecemos uma linha completa de galvanômetros de circuito fechado, servo-drivers e opções de sistema para o máximo em opções de preço/desempenho, flexibilidade de projeto de sistema e facilidade de integração.

Galvanômetros ópticos

• Tecnologia proprietária de atuador magnético móvel para a mais alta velocidade de posicionamento.
• Tecnologia proprietária de atuador de bobina móvel para a mais alta precisão de posicionamento.
• Tecnologia patenteada de detector de posição capacitiva para maior precisão e estabilidade de posicionamento
• A tecnologia patenteada de detector de posição óptica oferece precisão de posicionamento a um custo menor.
• Consistência e confiabilidade do produto para maior vida útil e tempo de atividade do sistema.
• Uma ampla gama de produtos dimensionados para desempenho ideal em aberturas de 1 mm a 50 mm.

Essas tecnologias galvo são oferecidas em três famílias de produtos de digitalização óptica.

• Os scanners magnéticos móveis com detector de posição óptica avançado (série 62xxH, como 6200H, 6210H, 6215H, 6220H, 6230H, 6231H, 6240H, 6250H, 6260H e séries 83xxK, como 8300K, 8310K, 8315K, 8320K, 8330K , 8331K, 8340K , 8350K, 8360K)
• Os scanners magnéticos móveis com detector de posição capacitivo (modelo 6860, 6870, 6880)
• Os scanners de bobina móvel com detector de posição capacitivo (modelo 6350, 6450, 6650, 6900, 6400)

Servo Drivers (placas de acionamento)

As principais tecnologias e ofertas de Servo Driver incluem:

• Placas de driver com tecnologia de montagem em superfície (SMT) para tamanho de sistema compacto.
• Servo drivers de integração proprietários de classe 1 para a mais alta precisão e estabilidade de posicionamento.
• Servo drivers proprietários não integrados de classe 0 para maior velocidade e menor custo.
• Recursos de controle e interface do sistema para facilitar a integração do sistema.

Estas tecnologias servo são oferecidas em versões analógicas e digitais.Os drivers analógicos incluem as séries 670, 671, 672, 673, 677 e os drivers digitais incluem DC900, DC2000 e D3000 plus.

Opções do sistema

Para níveis mais completos de integração e soluções de sistemas, também fornecemos os seguintes componentes e soluções de sistemas:

• Conjuntos padrão de montagens e espelhos X/Y de dois eixos com aberturas de 3 mm a 50 mm (chamadoscabeça de marcaçãos, scanners a laser).
• Espelhos Standard e Personalizados para todos os galvos.
• Cabos de interface padrão e personalizados.
• Controle Galvo de hardware e software baseado em PC PositionProtm.

1. Galvanômetros ópticos da série OSCT

• A combinação de nossa tecnologia de atuador magnético móvel e nosso design inovador e patenteado de detector de posição óptica avançada oferece a mais alta velocidade de posicionamento e excelente precisão nos galvanômetros de circuito fechado menores e de menor custo.As aplicações do sistema de digitalização podem ser projetadas e otimizadas para velocidade, tamanho, custo e precisão com diâmetros de feixe típicos na faixa de 1 a 3 mm.

• A velocidade de posicionamento do Moving Magnet Scanner vem do design avançado do galvanômetro e do atuador para a mais alta frequência ressonante do sistema e capacidade de potência RMS.A frequência ressonante mais alta do nosso design de atuador magnético móvel, a intensidade intensa do campo magnético dos ímãs de neodímio-ferro-boro de última geração e nossas opções avançadas de servo-driver permitem larguras de banda de sistema superiores, tempos de resposta de passo e taxas de repetição com excelente desempenho de oscilação e jitter .

• Nosso design de detector de posição óptico avançado recentemente patenteado, juntamente com a precisão de posicionamento do atuador magnético móvel, proporciona excelente repetibilidade e precisão.O detector de posição óptico avançado foi projetado para fornecer alta linearidade de posicionamento, repetibilidade e estabilidade ao longo do tempo e temperatura, além de menor custo galvo de circuito fechado no pacote menor e mais compacto.

• Vida útil e confiabilidade superiores do produto resultam de técnicas de projeto disciplinadas, o melhor em tecnologia de rolamentos e processos de fabricação e mão de obra de qualidade.Temos muito orgulho do desempenho de nossos produtos.Nossos designs de scanner são modelados por computador e foram testados em bilhões de ciclos de operação.Nossos altos padrões de qualidade de fabricação garantem a consistência de desempenho necessária para projetar os sistemas de alta qualidade exigidos no mercado competitivo atual.

1.1 Galvanômetros ópticos da série 62xxH

Nossa popular série 62xxH de scanners baseados em galvanômetros de circuito fechado é consistentemente a solução líder do setor para direcionamento de feixe de laser de alto desempenho.Cada motor combina nossa tecnologia de atuador magnético móvel com um detector de posição disponível apenas na Cambridge Technology.Esta tecnologia patenteada apresenta posicionamento estável enquanto alcança as velocidades de digitalização mais rápidas disponíveis em sua categoria.Quer seu foco seja velocidade, precisão ou área ocupada, a série 62xxH oferece desempenho e valor.
Obtenha alto desempenho e confiabilidade para sua aplicação orientada a valor:

• As velocidades de motor mais rápidas do setor proporcionam rendimento máximo com confiabilidade de longo prazo
• Saída de alta precisão em diversas necessidades de digitalização de aplicativos
• O design robusto suporta estabilidade consistente ao longo da vida útil do produto
• A pegada dos modelos compactos garante facilidade de integração em espaços pequenos
• Disponível com uma ampla variedade de tamanhos de espelhos (3 a 50 mm) e opções de revestimento

Número da peça	6200H	6210H	6215H	6220H
Tamanho de abertura recomendado (mm)	3 a 7	3 a 7	3 a 7	5 a 10
Opções de comprimento de onda	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Revestimentos de banda larga: 350 nm – 12 Ωm
Ângulo Máximo de Varredura (graus)	40°	40°	40°	40°
Inércia do Rotor (gm·cm2, ±10%)	0,013	0,018	0,028	0,125
Constante de Torque (dine·cm/amp, ±10%)	1,20x104	2,79x104	3,78x104	6,17x104
Temperatura Máxima do Rotor (°C)	110°	110°	110°	110°
Resistência térmica (rotor para caixa) (°C/watt, máx.)	3.8	2,0	1,0	1,0
Resistência da bobina (ohms, ±10%)	2.14	3.7	2,5	2,79
Indutância da bobina (ΩH, ±10%)	52	109	94	180
Tensão EMF traseira (ΩV/°/seg, ±10%)	20,9	48,7	66	108
Corrente RMS (A em Tcase = 50°C, máximo)	2.3	2.4	4.1	3.9
Corrente de pico (A, máximo)	6	8	20	20
Resposta ao passo de ângulo pequeno1 (típico)	Espelho Y de 3 mm 130Ωs	Espelho Y de 3 mm 100Ω	Espelho Y de 3 mm 200Ω	Espelho Y de 5 mm 250Ω
Peso (gramas, típico)	13.3	18	25,8	42,5
Dimensão (mm)	12,7x29	12,7x37,3	12,7x53,8	15,3x52

Número da peça	6230H	6231H	6240H	6250H	6260H
Tamanho de abertura recomendado (mm)	8 a 15	8 a 15	12 a 25	25 a 75	30 a 100
Opções de comprimento de onda	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Revestimentos de banda larga: 350 nm – 12 Ωm
Ângulo Máximo de Varredura (graus)	40°	40°	40°	40°	40°
Inércia do Rotor (gm·cm2, ±10%)	0,97	0,82	2.4	15.6	47,5
Constante de Torque (dine·cm/amp, ±10%)	1,31x105	1,11x105	2,0x105	7,08x105	8,5x105
Temperatura Máxima do Rotor (°C)	110	110	110	110	110
Resistência térmica (rotor para caixa) (°C/watt, máx.)	0,8	1,0	0,62	0,35	0,2
Resistência da bobina (ohms, ±10%)	1.07	1,27	1.03	1,69	0,60
Indutância da bobina (ΩH, ±10%)	173	176	350	1030	530
Tensão EMF traseira (ΩV/°/seg, ±10%)	229	195	346	1220	1480
Corrente RMS (A em Tcase = 50°C, máximo)	7.1	5.8	8.2	7.1	12
Corrente de pico (A, máximo)	25	25	25	20	40
Resposta ao passo de ângulo pequeno1 (típico)	Espelho de 10mm 250us	Espelho Y de 10mm 250us	Espelho Y de 15mm 350us	Espelho Y de 50 mm 3ms	Espelho Y de 50 mm 2,1 ms
Peso (gramas, típico)	267	142	356	590	1200
Dimensão (mm)	33x70	33x68,2	33x86,5	40,6x113,4	40,6x159,9

Detector de posição (especificações comuns a todos os modelos):

Linearidade	99,9% mínimo, acima de 20°;99,5% típico, acima de 40°
Desvio de escala	50 ppm/°C, máximo
Deriva Zero	15 Ωrad/°C, máximo
Repetibilidade, Curto Prazo	8Ωrad
Sinal de saída, modo comum	155 ΩA mínimo, com corrente AGC de 30 mA
Sinal de saída, modo diferencial	12 ΩA/° (±2,5%) em corrente de modo comum de 155 ΩA
Sinal de saída, relação entre modo comum e modo diferencial	12,5 (±2,5%)

(1) Scanner óptico baseado em galvanômetro de circuito fechado com ímã móvel modelo 6210H

Suporta aberturas de 3 mm, 4 mm, 5 mm, 6 mm e 7 mm.Mostrado aqui com conector A e espelho Y de 3 mm. Todas as especificações do detector de posição se aplicam ao nosso servo driver após um aquecimento de 30 segundos.Todos os ângulos estão em graus mecânicos.Consulte o manual para obter instruções operacionais completas.
Mecânico

Excursão Angular Classificada:	40°
Inércia do Rotor:	0,018 g/cm2, +/-10%
Constante de Torque:	2,79x104 dina cm/amp, +/-10%
Temperatura máxima do rotor:	110°C
Resistência Térmica (Bobina para Caixa):	2° C/Watt, Máx.

Mecanismo elétrico/de acionamento

Resistência da bobina:	3,72 Ohms, +/-10%
Indutância da bobina:	109 µH, +/-10%
Tensão EMF traseira:	48,7 µV/grau/seg, +/-10%
Corrente RMS:	2,4 Amperes em Tcase de 50° C, Máx.
Corrente de pico:	8 Amperes, Máx.
Tempo de resposta da etapa de ângulo pequeno:	100 µs, com espelho Y de 3 mm, ajustado para 99%

Detector de posição

Linearidade:	99,9%, Mínimo, acima de 20 graus, 99,5% Típico, acima de 40 graus
Desvio de escala:	50 PPM/°C, Máximo
Deriva Zero:	15 µrad/° C, Máximo
Repetibilidade, Curto Prazo:	8 microrradianos
Sinal de saída, modo comum:	155 µA com corrente AGC de 30mA, +/-20%
Sinal de saída, modo diferencial:	12 µA/°, em corrente de modo comum de 155 µA, +/-20%

(2) Scanner óptico baseado em galvanômetro de circuito fechado com ímã móvel modelo 6230H

O galvanômetro 6230H pode ser projetado e otimizado para velocidade, tamanho, custo e precisão com diâmetros de feixe típicos de 8 mm, 10 mm, 12 mm e 15 mm.É mostrado aqui com um espelho Y de 10 mm.Todas as especificações do detector de posição se aplicam ao nosso servo driver após um aquecimento de 30 segundos.Todos os ângulos estão em graus mecânicos.Consulte o manual para obter instruções operacionais completas.

Especificações Mecânicas

Excursão Angular Classificada:	40°
Inércia do Rotor:	0,97 g/cm2, +/-10%
Constante de Torque:	1,31x105 dina cm/amp, +/-10%
Temperatura máxima do rotor:	110°C Térmico
Resistência (Rotor para Caixa):	0,80°C/Watt, Máx.

Especificações elétricas/mecanismo de acionamento

Resistência da bobina:	1,07 Ohm, +/-10%
Indutância da bobina:	173 uH, +/-10%
Tensão EMF traseira:	229 µV/grau/seg, +/-10%
Corrente RMS:	7,1 Amperes em Tcase de 50°C, Máx.
Corrente de pico:	25 Amperes, Máx.
Tempo de resposta da etapa de ângulo pequeno:	250 µs, com espelho Y de 8mm, ajustado para 99% 250 µs, com espelho Y de 10mm, ajustado para 99%

Detector de posição

Linearidade:	99,9%, Mínimo, acima de 20 graus, 99,5% Típico, acima de 40 graus
Desvio de escala:	50 PPM/°C, Máximo
Deriva Zero:	15 µrad/°C, Máximo
Repetibilidade, Curto Prazo:	8 microrradianos
Sinal de saída, modo comum:	155 µA com corrente AGC de 30mA, +/-20%
Sinal de saída, modo diferencial:	11,7 µA/°, em corrente de modo comum de 155 µA, +/-20%

• 6230HM50A Cabo dividido MiniCT Conectores 671XX com cabo de 12”, ±25 graus ópticos.Mxx denota graus ópticos máximos.
• 6230HB com 67723H funcionará
• 6230H com 67123H e cabo adaptador 6010-20-xxx funcionarão.
• 6230HA com 671 funcionará.

Observação: se os conectores do galvo e da placa do drive não forem compatíveis, é necessário um cabo adaptador para combiná-los.Por exemplo, um cabo adaptador será necessário se você quiser usar 6230HB com 67123H.

(3) Scanner óptico baseado em galvanômetro de circuito fechado com ímã móvel modelo 6231HC

O 6231H suporta aberturas de 8 mm, 10 mm, 12 mm e 15 mm.É mostrado aqui com o conector C e um espelho Y de 10 mm.Todas as especificações do detector de posição se aplicam ao nosso servo driver após um aquecimento de 30 segundos.Todos os ângulos estão em graus mecânicos.Consulte o manual para obter instruções operacionais completas.
Mecânico

Excursão Angular Classificada:	40°
Inércia do Rotor:	0,82 g/cm2, +/-10%
Constante de Torque:	1,11x105 dina cm/amp, +/-10%
Temperatura máxima do rotor:	110°C
Resistência Térmica (Rotor para Caixa):	1° C/Watt, Máx.

Mecanismo elétrico/de acionamento

Resistência da bobina:	1,27 Ohm, +/-10%
Indutância da bobina:	176 µH, +/-10%
Tensão EMF traseira:	195 µV/grau/seg, +/-10%
Corrente RMS:	5,8 Amperes em Tcase de 50° C, Máx.
Corrente de pico:	25 Amperes, Máx.
Tempo de resposta da etapa de ângulo pequeno:	250 µs, com carga balanceada de 0,3 gm*cm2

Detector de posição

Linearidade:	99,9%, Mínimo, acima de 20 graus, 99,5% Típico, acima de 40 graus
Desvio de escala:	50 PPM/°C, Máximo
Deriva Zero:	15 µrad/° C, Máximo
Repetibilidade, Curto Prazo:	8 microrradianos
Sinal de saída, modo comum:	155 µA com corrente AGC de 30mA, +/-20%
Sinal de saída, modo diferencial:	11,7 µA/°, em corrente de modo comum de 155 µA, +/-20%

(4) Scanner óptico baseado em galvanômetro de circuito fechado com ímã móvel modelo 6231HB

Especificações Mecânicas
Abertura óptica, dois eixos, padrão	8, 10 e 12	milímetros
Excursão Angular Classificada	40	º
Inércia do Rotor	0,82	gm*cm2, +/- 10%
Constante de Torque	11.100	dine-cm/amp, +/- 10%
Temperatura máxima da bobina	110	ºC
Resistência Térmica (Bobina para Caixa)	1,0	ºC/Watt, Máx.
Especificações Elétricas Mecanismo de Acionamento
Resistência da bobina	1,27	Ohms, +/- 10%
Indutância da Bobina	176	ΩH, +/- 10%
Tensão EMF traseira	195	mV/grau/seg, +/- 10%
Corrente RMS	5.8	Amperes em Tcase de 50ºC, Máx.
Corrente de pico	25	Amperes, Máx.
Tempo de resposta de passo de ângulo pequeno	0,25	ms, com carga balanceada de 0,3 gm*cm2
Detector de posição
Linearidade	99,99	Mínimo, acima de 20 graus
Desvio de escala	50	PPM/ºC, Máximo
Deriva Zero	15	Ωrad/º C, Máximo
Repetibilidade, Curto Prazo	8	microrradianos
Sinal de saída, modo comum	155	ΩA com corrente AGC de 30 mA, +/-20%
Sinal de saída, modo diferencial	11.7	ΩA/º, em corrente de modo comum de 155 ΩA, +/-20%
Motorista	67723

(5) Scanner óptico baseado em galvanômetro de circuito fechado com ímã móvel modelo 6240H

O galvanômetro 6240H pode ser projetado e otimizado para velocidade, tamanho, custo e precisão com diâmetros de feixe típicos de 12 mm, 15 mm, 20 mm, 25 mm e 30 mm.É mostrado aqui com um espelho Y de 12 mm.Todas as especificações do detector de posição se aplicam ao nosso servo driver após um aquecimento de 30 segundos.Todos os ângulos estão em grau mecânico.Consulte o manual para obter instruções operacionais completas.
Especificações Mecânicas

Excursão Angular Classificada:	40°
Inércia do Rotor:	2,4 g cm2, +/-10%
Constante de Torque:	2,0x105 dina cm/amp, +/-10%
Temperatura máxima da bobina:	110°C
Resistência Térmica (Bobina para Caixa):	0,62°C/Watt, Máx.

Especificações elétricas/mecanismo de acionamento

Resistência da bobina:	1,03 Ohm, +/-10%
Indutância da bobina:	350µH, +/-10%
Tensão EMF traseira:	346 µV/grau/seg, +/-10%
Corrente RMS:	8,2 Amperes em Tcase de 50°C, Máx.
Corrente de pico:	25 Amperes, Máx.
Tempo de resposta da etapa de ângulo pequeno:	300 µs, com espelho Y de 12 mm, ajustado em 99% 350µs, com espelho Y de 15mm, ajustado em 99% 650 µs, com espelho Y de 20 mm, ajustado em 99%

Detector de posição

Linearidade:	99,9%, Mínimo, acima de 20 graus, 99,5% Típico, acima de 40 graus
Desvio de escala:	50 PPM/°C, Máximo
Deriva Zero:	15 µrad/°C, máximo
Repetibilidade, Curto Prazo:	8 microrradianos
Sinal de saída, modo comum:	155 µA com corrente AGC de 30mA, +/-20%
Sinal de saída, modo diferencial:	11,7 µA/°, em corrente de modo comum de 155 µA, +/-20%

1.2 Galvômetros ópticos da série 83xxK

Nossa série 83xxK de scanners baseia-se na velocidade e confiabilidade da série 62xxH com resolução e estabilidade térmica ainda mais altas para as aplicações mais exigentes e de alta precisão.Cada modelo inclui nossa melhor tecnologia de atuador magnético móvel e detector de posição aprimorado, disponível apenas na Cambridge Technology.Com menor desvio e ruído, a série 83xxK é ideal para aplicações que exigem recursos precisos, como microusinagem e aplicações em grandes campos que dependem de estabilidade.
Obtenha o mais alto nível de precisão, velocidade e confiabilidade de digitalização:

• As velocidades de motor mais rápidas do setor, com resolução e estabilidade ainda maiores
• Precisão e exatidão superiores que garantem resultados de processamento de alta qualidade
• O design robusto suporta confiabilidade consistente durante longa vida útil do produto
• A pegada dos modelos compactos garante fácil integração do sistema para espaços pequenos
• Disponível com uma ampla variedade de tamanhos de espelho (3 a 50 mm) e opções de revestimento

Número da peça	8300H	8310H	8315H	8320H
Tamanho de abertura recomendado (mm)	3 a 7	3 a 7	3 a 7	5 a 10
Opções de comprimento de onda	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Revestimentos de banda larga: 350 nm – 12 Ωm
Ângulo Máximo de Varredura (graus)	40°	40°	40°	40°
Inércia do Rotor (gm·cm2, ±10%)	0,013	0,018	0,028	0,125
Constante de Torque (dine·cm/amp, ±10%)	1,20x104	2,79x104	3,78x104	6,17x104
Temperatura Máxima do Rotor (°C)	110°	110°	110°	110°
Resistência térmica (rotor para caixa) (°C/watt, máx.)	3.8	2,0	1,0	1,0
Resistência da bobina (ohms, ±10%)	2.14	3.7	2,5	2,79
Indutância da bobina (ΩH, ±10%)	52	109	94	180
Tensão EMF traseira (ΩV/°/seg, ±10%)	20,9	48,7	66	108
Corrente RMS (A em Tcase = 50°C, máximo)	2.3	2.4	4.1	3.9
Corrente de pico (A, máximo)	6	8	20	20
Resposta ao passo de ângulo pequeno1 (típico)	Espelho Y de 3 mm 130Ωs	Espelho Y de 3 mm 100Ω	Espelho Y de 3 mm 130Ω	Espelho Y de 5 mm 250Ω
Peso (gramas, típico)	13.3	18	25,8	42,5
Dimensão (mm)	12,7x29	12,7x37,3	12,7x53,8	15,3x52

Número da peça	8330H	8331H	8340H	8350H	8360H
Tamanho de abertura recomendado (mm)	8 a 15	8 a 15	12 a 25	25 a 75	30 a 100
Opções de comprimento de onda	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Revestimentos de banda larga: 350 nm – 12 Ωm
Ângulo Máximo de Varredura (graus)	40°	40°	40°	40°	40°
Inércia do Rotor (gm·cm2, ±10%)	0,97	0,82	2.4	15.6	47,5
Constante de Torque (dine·cm/amp, ±10%)	1,31x105	1,11x105	2,0x105	7,08x105	8,5x105
Temperatura Máxima do Rotor (°C)	110	110	110	110	110
Resistência térmica (rotor para caixa) (°C/watt, máx.)	0,8	1,0	0,62	0,35	0,2
Resistência da bobina (ohms, ±10%)	1.07	1,27	1.03	1,69	0,60
Indutância da bobina (ΩH, ±10%)	173	176	350	1030	530
Tensão EMF traseira (ΩV/°/seg, ±10%)	229	195	346	1220	1480
Corrente RMS (A em Tcase = 50°C, máximo)	7.1	5.8	8.2	7.1	12
Corrente de pico (A, máximo)	25	25	25	20	40
Resposta ao passo de ângulo pequeno1 (típico)	Espelho de 10mm 250us	Espelho Y de 10mm 250us	Espelho Y de 15mm 350us	Espelho Y de 50 mm 3ms	Espelho Y de 50 mm 2,1 ms
Peso (gramas, típico)	267	142	356	590	1200
Dimensão (mm)	33x73	33x68,2	33x86,5	40,6x113,4	40,6x159,9

Detector de posição (especificações comuns a todos os modelos):

Linearidade	99,9% mínimo, acima de 20°;99,5% típico, acima de 40°
Desvio de escala	15 ppm/°C, máximo
Deriva Zero	5Ωrad/°C, máximo
Repetibilidade, Curto Prazo	8Ωrad
Sinal de saída, modo comum	283 ΩA mínimo, com corrente AGC de 60 mA
Sinal de saída, modo diferencial	22,6ΩA/° (±2,5%) em corrente de modo comum de 283 ΩA
Sinal de saída, relação entre modo comum e modo diferencial	12,5 (±2,5%)

1.3 Varredor ótico do detector capacitivo da posição do ímã movente do modelo 6870

Suporta aberturas de feixe de 12 mm e 15 mm.Todas as especificações do detector de posição se aplicam ao nosso servo driver após um aquecimento de 30 segundos.Todos os ângulos estão em grau mecânico.Consulte o manual para obter instruções operacionais completas.
Especificações Mecânicas

Excursão Angular Classificada:	40°
Inércia do Rotor:	2,0 g*cm2, +/-10%
Constante de Torque:	1,8X105dyne-cm/amp, +/-10%
Temperatura máxima da bobina:	110°C
Resistência Térmica (Bobina para Caixa):	1,0°C/Watt, Máx.
Dimensão	40,6x73,2mm

Especificações elétricas/mecanismo de acionamento

Resistência da bobina:	1,4 Ohm, +/-10%
Indutância da bobina:	275uH, +/-10%
Tensão EMF traseira:	0,3mV/grau/seg, +/-10%
Corrente RMS:	5,3 Amperes em Tcase de 50°C, Máx.
Corrente de pico:	25 Amperes, Máx.
Tempo de resposta da etapa de ângulo pequeno:	0,7ms, com carga balanceada de 2,0gm*cm2

Detector de posição

Linearidade:	99,9%, Mínimo, acima de 40 graus
Desvio de escala:	50PPM/°C, Máximo
Deriva Zero:	15 microrradianos/°C, Máximo
Repetibilidade, Curto Prazo:	8 microrradianos
Sinal de saída, modo comum:	585 microamperes com tensão AGC de 10VDC, +/-20%
Sinal de saída, modo diferencial:	14,5 µA/grau, em corrente de modo comum de 585 µA, +/-20%

1.4 varredor ótico do detector capacitivo da posição do ímã movente do modelo 6880

Suporta aberturas de feixe de 20 mm e 30 mm.

• 6880 possui conector D-sub 9 e +/-40o óptico
• 6880A possui cabo split MiniCT e +/-40 o óptico
• 6880M possui conector D-sub 9 e +/-20o óptico
• 6880MA possui cabo split MiniCT e +/-20 o óptico
• 6880M140 possui conector D-sub 9 e +/-60o óptico
• 6880MA140 possui cabo split MiniCT e +/-60 o óptico

Todas as especificações do detector de posição se aplicam ao nosso servo driver após um aquecimento de 30 segundos.Todos os ângulos estão em graus mecânicos.Consulte o manual para obter instruções operacionais completas.
Especificações Mecânicas

Excursão Angular Classificada:	40°
Inércia do Rotor:	6,4 g*cm2, +/-10%
Constante de Torque:	2,54X105dina-cm/amp, +/-10%
Temperatura máxima da bobina:	110°C
Resistência Térmica (Bobina para Caixa):	0,75°C/Watt, Máx.
Dimensão	40,6x75,1mm

Especificações elétricas/mecanismo de acionamento

Resistência da bobina:	1,0 Ohm, +/-10%
Indutância da bobina:	280uH, +/-10%
Tensão EMF traseira:	0,44mV/grau/seg, +/-10%
Corrente RMS:	7,5 Amperes em Tcase de 50°C, Máx.
Corrente de pico:	25 Amperes, Máx.
Tempo de resposta da etapa de ângulo pequeno:	0,9 ms, com carga combinada de inércia balanceada

Detector de posição

Linearidade:	99,9%, Mínimo, acima de 40 graus
Desvio de escala:	50PPM/°C, Máximo
Deriva Zero:	10 microrradianos/°C, Máximo
Repetibilidade, Curto Prazo:	8 microrradianos
Sinal de saída, modo comum:	970 microamperes com tensão AGC de 10VDC, +/-20%
Sinal de saída, modo diferencial:	22 µA/grau, em corrente de modo comum 970 µA, +/- 20%

1.5 modelo 6450 bobina móvel galvanômetro de circuito fechado baseado em scanner óptico com detector de posição capacitiva

Suporta aberturas de 12 mm.Todas as especificações do detector de posição se aplicam aos nossos servo drivers após um aquecimento de 30 segundos.Todos os ângulos estão em graus mecânicos.Consulte o manual para obter instruções operacionais completas.
Especificações Mecânicas

Excursão Angular Classificada:	40°
Inércia do Rotor:	2,3 g*cm2, +/-10%
Constante de Torque:	0,45X106dina-cm/amp, +/-10%
Temperatura máxima da bobina:	150ºC
Resistência Térmica (Bobina para Caixa):	5,0°C/Watt, Máx.
Dimensão	41,2x108,2mm

Especificações elétricas/mecanismo de acionamento

Resistência da bobina:	4,0 Ohms, +/-10%
Indutância da bobina:	450uH, +/-10%
Tensão EMF traseira:	0,8mV/grau/seg, +/-10%
Corrente RMS:	1,8 Amperes em Tcase de 50°C, Máx.
Corrente de pico:	6,0 Amperes, Máx.
Tempo de resposta da etapa de ângulo pequeno:	2,0 ms, com carga combinada de inércia balanceada

Detector de posição

Linearidade:	99,9%, Mínimo, acima de 40 graus
Desvio de escala:	50PPM/°C, Máximo
Deriva Zero:	15 microrradianos/°C, Máximo
Repetibilidade, Curto Prazo:	2 microrradianos
Sinal de saída, modo comum:	970 microamperes com tensão AGC de 10VDC, +/-20%
Sinal de saída, modo diferencial:	21,5 µA/grau, em corrente de modo comum 970 µA, +/-20%

Motorista: 67045

2. Servo Eletrônica

Nossos drivers PID de desempenho são servos completos, disponíveis em configurações compactas, de eixo duplo e de alta potência.Oferecendo precisão e potência, nossas soluções de driver suportam até mesmo as aplicações mais exigentes que exigem velocidades rápidas com alta repetibilidade, linearidade e estabilidade.A combinação de tamanho, desempenho e flexibilidade torna nossos servos analógicos a escolha ideal para seus sistemas de digitalização integrados.
Obtenha valor pelo desempenho em um tamanho compacto com potência máxima de acionamento

• Projetado para estabilidade e controle de alta largura de banda que permite rendimento máximo
• Tamanhos compactos de produtos garantem integração fácil e flexível em sistemas complexos
• O circuito de proteção integrado fornece confiabilidade durante a avaliação e operação
• Inclui saídas convenientes para sinais de posição, erro e velocidade do galvanômetro
• Desempenho totalmente otimizado com produtos de digitalização da Cambridge Technology

2,1 Servo Drivers Analógicos

(1) Lista e comparação de 671, 672 e 673

Número da peça	Série 671 Individual	Série 672 Individual	Série 673 Dupla
Estágio de saída	Diferencial	Final único	Diferencial
Impedância de entrada analógica	200K +/- 1% ohms (diferencial) 100K +/- 1% ohms (terminação única)	200K +/- 1% ohms (diferencial) 100K +/- 1% ohms (terminação única)	200K +/- 1% ohms (diferencial) 100K +/- 1% ohms (terminação única)
Impedância de saída analógica	1K +/- 1% ohms (para todas as outras saídas de observação)	1K +/- 1% ohms (para todas as outras saídas de observação)	2K +/- 1% ohms (para os pinos de observação da saída de posição e do monitor de corrente) 4,75k +/- 1% ohms para todos os outros pinos de observação
Fator de escala de entrada de posição	0,5 volts/grau mecânico (2 graus/volt), outras configurações disponíveis	0,5 volts/grau mecânico (sistema de 40°), 0,67 volts/grau (sistema de 30°)	0,5 volts/grau mecânico (2 graus/volt), outras configurações disponíveis
Faixa de entrada de posição	+/- 10 volts, máximo	+/- 10 volts, máximo	+/- 10 volts, máximo
Faixa de deslocamento de posição	+/- 5% da faixa de entrada, típico	+/- 5% da faixa de entrada, típico	+/- 5% da faixa de entrada, típico
Faixa de entrada de posição digital	216 contagens de dac	N / D	N / D
Não linearidade da entrada digital de 16 bits	0,006% da escala completa, máximo	N / D	N / D
Fator de escala de saída de posição	0,5 volts/grau	0,5 volts/grau	0,5 volts/grau
Fator de escala de saída de erro	0,5 volts/grau	0,5 volts/grau	N / D
Fator de escala de saída de velocidade	Saída analógica (escalonada pelo ganho do diferenciador de posição)	Saída analógica (escalonada pelo ganho do diferenciador de posição)	Saída analógica (escalonada pelo ganho do diferenciador de posição)
Saída de falha	Coletor aberto: impedância de saída de 1K ohm (reduz até -15V), com capacidade de dissipador de 10mA	A saída TTL aumentou para uma tensão de alimentação de + 5V com um resistor de 100k.Nível alto = 2,5 V, nível baixo = 0 V	Saída CMOS com 4,75k ohm em série Alto nível = 11,5V, baixo nível = 0,05V
Estabilidade de temperatura de eletrônicos	20 ppm por °C	20 ppm por °C	20 ppm por °C
Requisitos de fonte de alimentação	Configurações de +/- 15 a +/- 28 VCC disponíveis	Configurações de +/- 15 a +/- 28 VCC disponíveis	Configurações de +/- 15 a +/- 28 VCC disponíveis
Limite máximo de corrente do inversor	10 amperes de pico1 5 amperes rms (dependendo da fonte de alimentação e da carga)	10 amperes de pico 5 amperes rms (dependendo da fonte de alimentação e da carga)	10 amperes de pico 5 amperes rms (dependendo da fonte de alimentação e da carga)
Faixa de temperatura operacional	0 - 50ºC	0 - 50ºC	0 - 50ºC
Dimensões (Placa com suporte do dissipador; aproximadas, cm)	10,16 x 6,68 x 2,69 centímetros	5,40 x 6,03 x 2,69 centímetros	10,03x7,75x3,07cm

(2) MicroMax® Modelo 677XX Eixo Único

CARACTERÍSTICAS:

• O menor servo driver para integração de sistema compacta e de baixo custo
• Sinais de saída de posição, erro e velocidade
• Escala de entrada e ajuste de deslocamento
• Circuito de proteção a bordo

O driver não integrado MicroMax Modelo 677XX Classe 0 fornece um pacote servo extremamente compacto, de alto desempenho e com todos os recursos.Com apenas 2 polegadas de largura e 2,5 de comprimento, ele está entre os menores servo drivers disponíveis comercialmente, facilitando a integração à sua solução de digitalização.Apresentando controle automático de ganho (AGC), amortecimento do sistema de baixo ruído, compensação de linearidade e componentes de alta estabilidade, o servo 677XX oferece alta qualidade e posicionamento estável.

Projetado com a flexibilidade em mente, o MicroMax Modelo 677XX apresenta entradas analógicas diferenciais, configurações flexíveis de fonte de alimentação e controle de posicionamento, permitindo a otimização dos ângulos de posicionamento do sistema, velocidade e precisão.Os sinais de saída de posição, velocidade e erro do sistema tornam as integrações em aplicações complexas de sistemas de digitalização fáceis e precisas.Hardware de montagem integral, conectores de baixo perfil e tamanho pequeno geral permitem projetos de sistemas compactos com fácil integração.

O novo servo driver de eixo único MicroMax 677XX de tamanho menor pode ser configurado para desempenho ideal com nossa linha 6200 e 6800 de scanners ópticos baseados em galvanômetro de circuito fechado.Usado com nossa tecnologia patenteada de galvanômetro de detecção de posição, o MicroMax 677XX oferece melhor estabilidade de tempo e temperatura sem a necessidade de compensação térmica.O circuito de proteção integrado garante um controle confiável do sistema durante a integração e operação.Para garantir uma operação segura e maior vida útil do produto, o MicroMax 677XX monitora e controla a potência RMS do galvanômetro e possui um fusível com soquete para proteção adicional do sistema.Ele também utiliza servo condicionamento de sinal para manter o desempenho controlado dentro dos limites nominais de excursão angular.Esta combinação de tamanho, flexibilidade e preço faz do MicroMax Modelo 677XX a escolha ideal onde são necessários altos níveis de velocidade e desempenho no ambiente mais compacto.

Especificações:

Impedância de entrada analógica	400K +/-1% ohms (diferencial)
	200K +/-1% ohms (terminação única)
Impedância de saída analógica	1K +/-1% ohms (para todas as outras saídas de observação)
Fator de escala de entrada de posição	0,5 volts/grau mecânico (Sistema 40o), 0,67 volts/grau (Sistema 30o)
Faixa de entrada de posição	+/-10 volts, máximo
Faixa de deslocamento de posição	+/-10 volts
Fator de escala de saída de posição	0,5 volts/grau
Fator de escala de saída de erro	0,5 volts/grau
Fator de escala de saída de velocidade	Saída analógica (escalonada pelo ganho do diferenciador de posição)
Requisitos de fonte de alimentação	Configurações de +/-15 a +/-28VDC disponíveis
Limite máximo de corrente do inversor	10 amperes de pico, 5 amperes rms (fonte de alimentação e carga dependente)
Faixa de temperatura operacional	0 -50ºC
Tamanho	5,08 cm x 6,35 cm x 2,69 cm

A placa servo 677 está disponível em diversas configurações, conforme detalhado abaixo:

(3) O Eixo Duplo MicroMax® Modelo 673XX

A placa de driver de eixo duplo MicroMax® Modelo 673XX: nosso servo de eixo duplo oferece configurações de loop de servo integradas ou não, condicionamento de sinal de entrada de erro e/ou taxa de variação e componentes de alta estabilidade para posicionamento extremamente preciso em aplicações que exigem a melhor repetibilidade e linearidade , estabilidade e custo em um sistema muito compacto.Os conectores de baixo perfil e o design de eixo duplo do 673XX permitem fácil integração em qualquer sistema, enquanto o condicionamento integrado do sistema e o monitoramento de status garantem um controle completo e confiável do sistema.

(4) Servo Driver MicroMax® 671XX Eixo Único

A placa de driver MicroMax® 671XX: nossa topologia servo avançada e a disponibilidade de integração de erros Classe 1 fornecem excelente repetibilidade de posicionamento, precisão e estabilidade em uma configuração compacta de eixo único.Componentes de alta estabilidade proporcionam excelente estabilidade de tempo e temperatura.O condicionamento integrado do sistema e o monitoramento de status garantem um controle completo e confiável do sistema durante a integração e operação.
Oferecemos uma opção de entrada digital com os servo drivers 671 e 670.A Interface Digital Paralela Modelo 6757 é um módulo montado no Servo Controlador MicroMax.Isto permite ao usuário fornecer um comando de posição digital paralelo de 16 BIT.Existem também quatro linhas de controle que permitem ao usuário endereçar e controlar cada módulo de entrada usando um barramento de dados de 16 BIT.O servo driver pode ser facilmente configurado para alternar entre controle de comando de posição digital e analógico.Cada módulo é fornecido com um cabo de terminação única correspondente.É necessário um módulo para cada scanner.Isto é opcional e necessário apenas se um comando digital estiver sendo usado.Esta opção pode ser facilmente adicionada posteriormente.

A placa servo 671 está disponível em diversas configurações, conforme detalhado abaixo:

(5) Servo Driver MicroMax® 670XX Eixo Único

À medida que aumentam a complexidade e os requisitos de especificação dos sistemas ópticos atuais, aumenta também a necessidade de sistemas de posicionamento de espelho compactos e de alto desempenho e alta precisão.O sistema MicroMaxTM Série 670 foi projetado para aplicações que exigem especificações de alto desempenho.

O sistema de posicionamento de espelho em nível de placa de eixo único Série 670 consiste em um

servo amplificador monocanal em uma placa de 2,50” x 4,00” e um scanner de alto desempenho.O scanner foi projetado para uma faixa específica de cargas inerciais, permitindo que espelhos com inércias de menos de 0,001 gm-cm2 a mais de 100.000 gm-cm2 sejam controlados com precisão.

Todos os ângulos estão em grau mecânico.Todas as especificações se aplicam após um período de aquecimento de 1 minuto.

Impedância de entrada analógica	200K + 1% ohms (Diferencial); 100K + 1% ohms (terminação única)
Impedância de saída de posição	1K + 1% ohms (para todas as saídas de observação)
Fator de escala de entrada de posição	0,5 volts/o (2o/volt)
Faixa de entrada de posição analógica	+ 10 volts no máximo
Faixa de entrada de posição digital	216 contagens de dac
Não linearidade de entrada digital de 16 bits	0,006% da escala completa, máx.
Faixa de deslocamento de posição	+2 volts
Pos.Fator de escala de saída	0,5 volts/s
Fator de escala de saída de erro	0,5 volts/s
Fator de escala de saída de velocidade	Analógico (escalonado pelo ganho do diferenciador de posição)
Saída de falha	Coletor aberto, impedância de saída de 1K ohm (reduz até –15V), com capacidade de dissipador de 10mA
Estabilidade de temperatura de eletrônicos	20PPM por oC
Requisitos de tensão de entrada	+/-15 a +/-28VDC (a corrente varia de acordo com a configuração do motor)
Limite máximo de corrente do inversor, pico	10 amperes
Limite máximo de corrente do inversor, RMS	5 Amperes (dependente da fonte de alimentação, carga e dissipador de calor).
Faixa de temperatura operacional	0 - 50ºC
Tamanho	4,0 pol. x 2,0 pol. x 1,06 pol.;10,16 cm x 6,35 cm x 2,69 cm
Peso	3,07 onças (87 gramas)

2.2 Servos Drivers Digitais

Nossos servo drivers digitais apresentam autocalibração, controle de espaço de estado e otimização de entrada de comando, recursos ideais para aplicações de digitalização que exigem as mais altas velocidades e precisão.A tecnologia patenteada dos drivers oferece máximo desempenho do sistema, flexibilidade e facilidade de uso com processadores integrados que caracterizam os componentes de digitalização sempre que você liga o sistema.Para facilitar a integração, nossos servos modelo DC compactos incluem configurações flexíveis de fonte de alimentação, hardware de montagem integral e conectores de baixo perfil.

Assuma o controle total usando nossos servos de alto desempenho e fáceis de integrar

• Algoritmos de pré-filtragem baseados em simulação para otimização do controle de movimento
• O autoajuste e a calibração inicial proporcionam custos reduzidos de fabricação do sistema
• O serviço de campo simplificado aumenta a economia e o tempo de atividade do sistema
• A pegada servo compacta e flexível é fácil de configurar em sistemas complexos
• Desempenho otimizado fornecido com produtos de digitalização da Cambridge Technology

Número da peça	Modelo DC900	Modelo DC2000	Modelo DC3000 Plus (baixo ruído)
Número de eixos	Solteiro	Dual	Dual
Entrada de comando	Analógico (diferencial de ± 5 V, terminação única de ± 10 V) XY2-100 Digital serial de alta velocidade	XY2-100 Digital serial de alta velocidade	XY2-100 Digital serial de alta velocidade
Impedância de entrada analógica	400K +/-1% ohms (diferencial) 200K +/-1% ohms (terminação única)	-	-
Impedância de saída analógica	1K +/-1% ohms (para todas as saídas de observação)	A saída não terminada do OPA2227, <1Ω	A saída não terminada do OPA2227, <1Ω
Fator de escala de entrada de posição	0,50 volt/grau (sistema de 40°) 0,67 volt/grau (sistema de 30°) 1,00 volt/grau (sistema de 20°)	-	-
Faixa de entrada de posição analógica	+/- 10 volts no máximo	-	-
Fator de escala de saída de posição	0,5 volts/grau	0,333 V/grau não diferencial	0,333 V/grau não diferencial
Requisitos de fonte de alimentação	Configurações de +/-15 a +/-32VDC disponíveis	Configurações de +/-15 a +/-32VDC disponíveis	Configurações de +/-15 a +/-28VDC disponíveis
Limite máximo de corrente do inversor	8 amperes de pico, 5 amperes rms (fonte de alimentação e carga dependente)	10 amperes de pico, 2,5 amperes rms (por eixo) (dependendo da fonte de alimentação e da carga)	20 amperes de pico, 5 amperes rms (por eixo) (dependendo da fonte de alimentação e da carga)
Poder Quiescente	15W	16W	11,5W
Pontilhamento (RMS)	8Ωrad	7Ωrad	4Ωrad
Faixa de temperatura operacional	0 - 50ºC	0 - 50ºC	0 - 50ºC
Dimensões1	5,14 x 10,48 x 4,45 cm	10,50 x 7,50 x 6,44 cm	10,50 x 7,50 x 6,44 cm

Para informações mais detalhadas sobre os galvos da série CTI, por favorbaixe aqui.
