Detalhes do produto:
|
Realçar: | Instrumento a laser portátil,instrumento a laser compacto,telêmetro a laser compacto pequeno |
---|

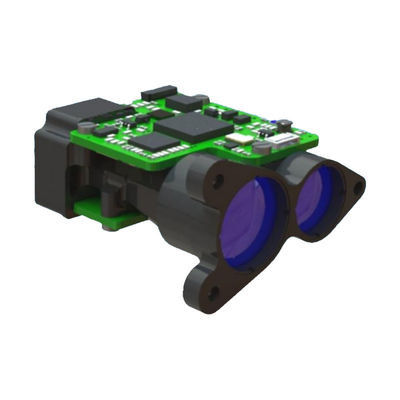

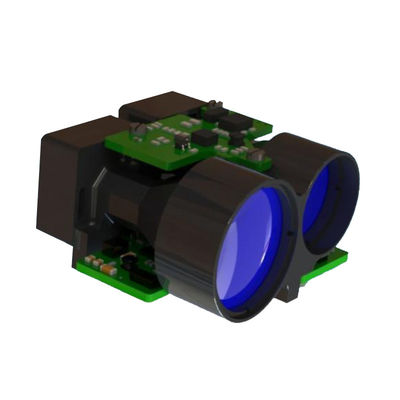

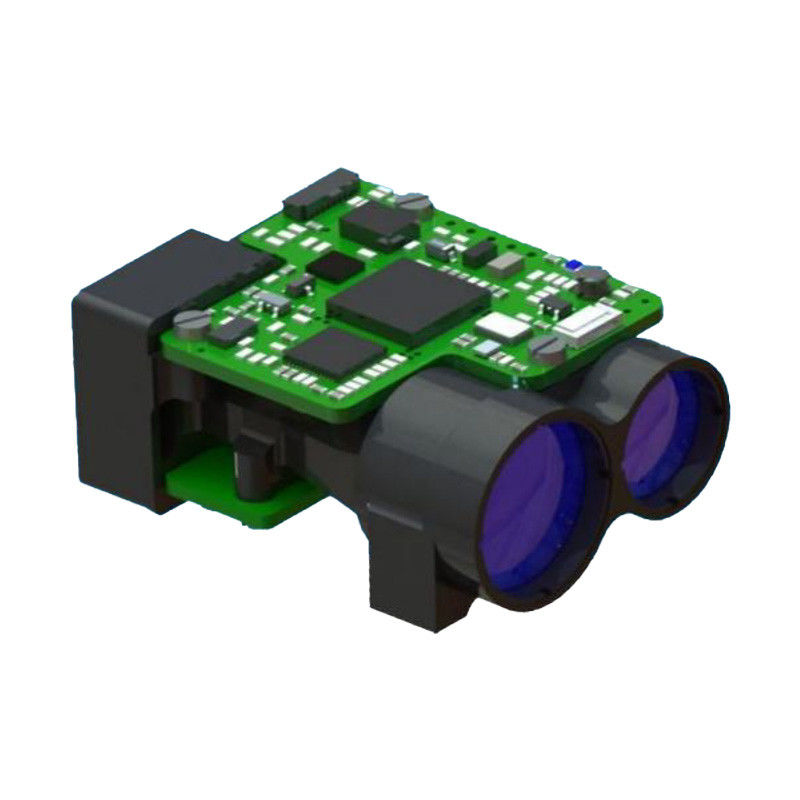

O rangefinder do laser da série de STDY-DA e de STDY-YA é compacto no projeto e fácil de integrar. A fonte luminosa de trabalho é diodo láser do semicondutor 905nm e 1550nm. As características são por muito tempo consumo da vida útil e da baixa potência. E é amplamente utilizado na vagem transportada por via aérea, na plataforma giratória do veículo, no instrumento handheld da observação, no altímetro, no telescópio, na vista de arma, no projeto da vista de arma e no outro equipamento fotoelétrico, encontrar a aviação, o navio, o veículo, a polícia, a estrada de ferro, a energia elétrica, a comunicação, a geologia, a construção, a proteção contra incêndios, a silvicultura, aplicações exteriores e outras aplicações.
Modelo | STDY-DA1000 | STDY-DA1500 |
Comprimento de onda | 905nm | |
Escala | 20m~1000m | 20m~1500m |
Precisão de agrupamento | ≤±2m | |
Frequência de agrupamento | 1Hz | |
Taxa exata | ≥98% | |
Abertura da aceitação | 17mm | |
Conector | TTL | |
Tensão de fonte | 5V±0.5V | |
Consumo de potência | ≤2W | |
Dimensão | 45mmx44mmx21mm | |
Peso | ≤35g | |
Temperatura de funcionamento | -40℃~+55℃ |
Modelo | STDY-DA2000 | STDY-DA2500 |
Comprimento de onda | 905nm | |
Escala | 20m~2000m | 30m~2500m |
Precisão de agrupamento | ≤±2m | |
Frequência de agrupamento | 1Hz | |
Taxa exata | ≥98% | |
Abertura da aceitação | 17mm | |
Conector | TTL | |
Tensão de fonte | 5V±0.5V | |
Consumo de potência | ≤2W | |
Dimensão | 50.5mmx37mmx22mm | |
Peso | ≤45g | |
Temperatura de funcionamento | -40℃~+55℃ |
Modelo | STDY-DA3000 | STDY-DA3500 |
Comprimento de onda | 905nm | |
Escala | 20m~3000m | 30m~3500m |
Precisão de agrupamento | ≤±2m | |
Frequência de agrupamento | 1Hz | |
Taxa exata | ≥98% | |
Abertura da aceitação | 24mm | |
Conector | TTL | |
Tensão de fonte | 5V±0.5V | |
Consumo de potência | ≤2W | |
Dimensão | 50mmx49.5mmx29mm | |
Peso | ≤65g | |
Temperatura de funcionamento | -40℃~+55℃ |
Modelo | STDY-YA2000 | STDY-YA2500 |
Comprimento de onda | 1550nm | |
Escala | 30m~2000m | 30m~2500m |
Precisão de agrupamento | ≤±2m | |
Frequência de agrupamento | 1Hz | |
Taxa exata | ≥98% | |
Abertura da aceitação | 17mm | |
Conector | TTL | |
Tensão de fonte | 5V±0.5V | |
Consumo de potência | ≤3W | |
Dimensão | 51mmx37mmx22mm | |
Peso | ≤45g | |
Temperatura de funcionamento | -40℃~+55℃ |
Modelo | STDY-YA2000A | STDY-YA2500A |
Comprimento de onda | 1550nm | |
Escala | 30m~2000m | 30m~2500m |
Precisão de agrupamento | ≤±2m | |
Frequência de agrupamento | 1Hz | |
Taxa exata | ≥98% | |
Abertura da aceitação | 17mm | |
Conector | TTL | |
Tensão de fonte | 5V±0.5V | |
Consumo de potência | ≤3W | |
Dimensão | 50.5mmx45.5mmx29mm | |
Peso | ≤45g | |
Temperatura de funcionamento | -40℃~+55℃ |
Modelo | STDY-YA3000 | STDY-YA3000A |
Comprimento de onda | 1550nm | |
Escala | 30m-3000m | |
Precisão de agrupamento | ≤±2m | |
Frequência de agrupamento | 1Hz | |
Taxa exata | ≥98% | |
Abertura da aceitação | 24mm | |
Conector | TTL | |
Tensão de fonte | 5V±0.5V | |
Consumo de potência | ≤3W | |
Dimensão | 51mmx50mmx29mm | 51mmx55mmx40mm |
Peso | ≤65g | |
Temperatura de funcionamento | -40℃~+55℃ |
As séries de STDY-DYC de pequenos e médios rangefinders do laser são compactas, fáceis de instalar e operar-se. A fonte luminosa de trabalho é um laser em estado sólido seguro da faixa do olho humano. As características são por muito tempo consumo da vida útil e da baixa potência. Pode fornecer a personalização profunda de acordo com necessidades diferentes. E é amplamente utilizado na vagem transportada por via aérea, na plataforma giratória do veículo, no instrumento handheld da observação, no altímetro, no telescópio, na vista de arma, no projeto da vista de arma e no outro equipamento fotoelétrico, encontrar a aviação, o navio, o veículo, a polícia, a estrada de ferro, a energia elétrica, a comunicação, a geologia, a construção, a proteção contra incêndios, a silvicultura, aplicações exteriores e outras aplicações.
Modelo | STDY-DYC3000 | STDY-DYC4000 | STDY-DYC5000 |
Comprimento de onda | 1535nm | 1535nm | 1535nm |
Escala | 15m~3000m | 50m~4000m | 50m~5000m |
Precisão de agrupamento | ≤±2m | ≤±2m | ≤±2m |
Frequência de agrupamento | ≥1Hz | ≥1Hz | ≥1Hz |
Taxa exata | ≥98% | ≥98% | ≥98% |
Ângulo da divergência | ≤0.65mrad | ≤0.6mrad | ≤0.7mrad |
Abertura da aceitação | 18mm | 21mm | 25mm |
Conector | TTL | RS422 | RS422 |
Tensão de fonte | 12V±2V | 12V±2V | 12V±2V |
Consumo de potência | ≤2W | ≤3W | ≤3W |
Dimensão | 50mmx36mmx24mm | 57mmx50mmx30mm | 61mmx43mmx32mm |
Peso | ≤56g | ≤75g | ≤85g |
Temperatura de funcionamento | -40℃~+55℃ | -40℃~+55℃ | -40℃~+55℃ |
Modelo | STDY-DYC6000 | STDY-DYC7000 | STDY-DYC8000 | STDY-DYC9000 |
Comprimento de onda | 1535nm | 1535nm | 1535nm | 1535nm |
Escala | 20m~6000m | 20m~7000m | 80m~8000m | 80m~9000m |
Precisão de agrupamento | ≤±2m | ≤±2m | ≤±2m | ≤±2m |
Frequência de agrupamento | ≥1Hz | ≥1Hz | ≥1Hz | ≥1Hz |
Taxa exata | ≥98% | ≥98% | ≥98% | ≥98% |
Ângulo da divergência | ≤0.3mrad | ≤0.3mrad | ≤0.5mrad | ≤0.5mrad |
Abertura da aceitação | 34mm | 34mm | 42mm | 42mm |
Conector | RS422 | RS422 | RS422 | RS422 |
Tensão de fonte | 7.5V±1.5V | 7.5V±1.5V | 12V±2V | 12V±2V |
Consumo de potência | ≤2W | ≤2W | ≤3W | ≤3W |
Dimensão | 80x59x45mm | 80x59x45mm | 86x66x45mm | 86x66x45mm |
Peso | ≤120g | ≤120g | ≤145g | ≤145g |
Temperatura de funcionamento | -40℃~+55℃ | -40℃~+55℃ | -40℃~+55℃ | -40℃~+55℃ |
Modelo | STDY-DYC6000A | STDY-DYC7000A |
Comprimento de onda | 1535nm | |
Escala | 20m~6000m | 20m~7000m |
Precisão de agrupamento | ≤±2m | |
Frequência de agrupamento | 1Hz | |
Taxa exata | ≥98% | |
Ângulo da divergência | ≤0.3mrad | |
Abertura da aceitação | 34mm | |
Conector | TTL | |
Tensão de fonte | 7.5V±1.5V | |
Consumo de potência | ≤2W | |
Dimensão | 81mmx57.5mmx41.5mm | |
Peso | ≤125g | |
Temperatura de funcionamento | -40℃~+55℃ |
Modelo | STDY-DYC6000B |
Comprimento de onda | 1535nm |
Escala | 50m~6000m |
Precisão de agrupamento | ≤±2m |
Frequência de agrupamento | 1Hz |
Taxa exata | ≥98% |
Ângulo da divergência | ≤0.7mrad |
Abertura da aceitação | 34mm |
Conector | RS422 |
Tensão de fonte | 28V±6V |
Consumo de potência | ≤3W |
Dimensão | 87mmx52mmx41mm |
Peso | ≤195g |
Temperatura de funcionamento | -40℃~+55℃ |
Modelo | STDY-DYC100X | STDY-DYC100XA |
Comprimento de onda | 1535nm | |
Escala | 50m~10000m | 80m~10000m |
Precisão de agrupamento | ≤±2m | |
Frequência de agrupamento | 1Hz | |
Taxa exata | ≥98% | |
Ângulo da divergência | ≤0.5mrad | |
Abertura da aceitação | 48mm | |
Conector | RS422 | |
Tensão de fonte | 28V±6V | |
Consumo de potência | ≤4W | |
Dimensão | 107mmx84mmx56mm | |
Peso | ≤230g | ≤290g |
Temperatura de funcionamento | -40℃~+55℃ |
As séries de STDY-DYC de inventores de médio alcance são compactas e fáceis de instalar e operar-se. A fonte luminosa de trabalho é um laser em estado sólido seguro da faixa do olho humano. As características dela são por muito tempo consumo da vida útil e da baixa potência. Pode fornecer a personalização profunda de acordo com necessidades diferentes. E é amplamente utilizado na vagem transportada por via aérea, na plataforma giratória do veículo, no instrumento handheld da observação, no altímetro, no telescópio, na vista de arma, no projeto da vista de arma e no outro equipamento fotoelétrico, encontrar a aviação, o navio, o veículo, a polícia, a estrada de ferro, a energia elétrica, a comunicação, a geologia, a construção, a proteção contra incêndios, a silvicultura, aplicações exteriores e outras aplicações.
Modelo | STDY-DYC250X | STDY-DYC300X |
Comprimento de onda | 1535nm | |
Escala | 300m~25000m | 300m~30000m |
Precisão de agrupamento | ≤±5m | |
Frequência de agrupamento | 1Hz | |
Taxa exata | ≥98% | |
Ângulo da divergência | ≤0.4mrad | |
Abertura da aceitação | 48mm | 65mm |
Conector | RS422 | |
Tensão de fonte | 28V±6V | |
Consumo de potência | ≤10W | |
Dimensão | 245mmx113mmx85mm | 133mmx122mmx76mm |
Peso | ≤2100g | ≤1000g |
Temperatura de funcionamento | -40℃~+55℃ |
A série de STDY-DYB de fotômetro pequeno do laser é bombeada pelo semicondutor, que pode transmitir o pulso do laser e receber o eco do laser para obter a informação da distância do alvo medido. Emite-se pulsos do laser em uma codificação precisa especificada ou em uma maneira síncrono externo fornecer pontos de laser semi-ativos para o laser - armas guiadas da orientação. O produto é apropriado para o equipamento à terra do reconhecimento, a torreta do veículo, a torreta do navio, o helicóptero e a carga fotoelétrica do UAV.
Modelo | STDY-DYB025 | STDY-DYB040 | STDY-DYB060 | STDY-DYB100 |
Comprimento de onda | 1064nm | 1064nm | 1064nm | 1064nm |
Energia média | ≥25mJ | ≥40mJ | ≥60mJ | ≥100mJ |
Instabilidade da energia | ≤10% | ≤10% | ≤10% | ≤10% |
Ângulo da divergência | ≤0.5mrad | ≤0.4mrad | ≤0.4mrad | ≤0.25mrad |
Estabilidade da linha central ótica | ≤0.05mrad | ≤0.05mrad | ≤0.05mrad | ≤0.05mrad |
Escala | 100m~5000m | 300m~5000m | 300m~8000m | 300m~20000m |
Distância da irradiação | ≥2000m | ≥4000m | ≥5000m | ≥13000m |
Frequência da exposição | 20Hz | 20Hz | 20Hz | 20Hz |
Código preciso da frequência | 45ms~56ms | 45ms~56ms | 45ms~56ms | 45ms~56ms |
Codificando a precisão | ±2.5us | ±2.5us | ±2.5us | ±2.5us |
Largura de pulso | 15ns±5ns | 15ns±5ns | 15ns±5ns | 15ns±5ns |
Tensão de fonte | 28V±6V | 28V±6V | 28V±6V | 28V |
Peso | ≤450g | ≤1000g | ≤1500g | ≤2800g |
Dimensão | 91x6851.5mm | 112x62x57mm | 180x100x78mm | 239x116x81mm |
Temperatura de funcionamento | -40℃~+55℃ | -40℃~+55℃ | -40℃~+55℃ | -40℃~+55℃ |
Conector | RS422 | RS422 | RS422 | RS422 |
