Detalhes do produto:
|
| Realçar: | Colimador de alta potência,colimador de feixe grande de alta potência |
||
|---|---|---|---|

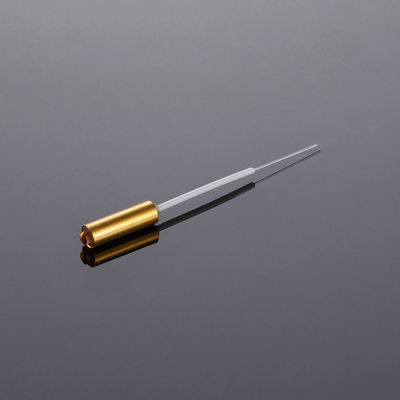

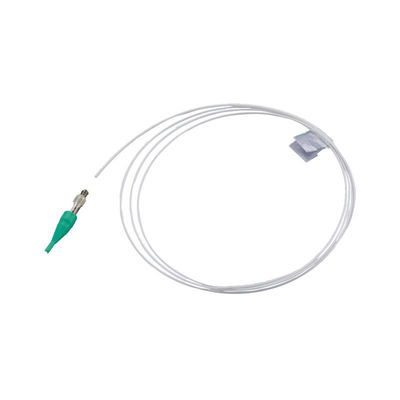

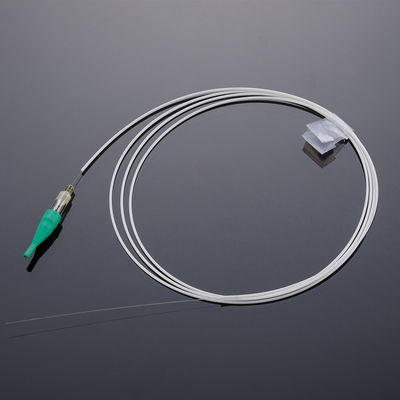

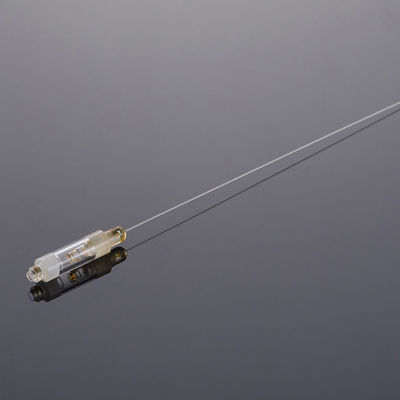

Os colimadores são dispositivos que colimam/focam a luz que sai de uma fibra óptica para um diâmetro de feixe ou tamanho de ponto desejado.As lentes são limitadas por difração, de modo que podem atingir tamanhos de ponto de até alguns mícrons.As lentes também apresentam um revestimento antirreflexo para reflexão traseira baixa.O desempenho ideal para uso prolongado é garantido pelo ajuste de fábrica e pelo alinhamento testado da lente.Aplicações típicas podem incluir o uso com lasers acoplados a fibra, receptáculos pigtail, etc.
CaracterísticasAlta potência de manuseioAlta taxa de extinção Baixa Perda de Inserção Alta Perda de Retorno Alta estabilidade ambiental |
FormuláriosPesquisarComunicações Espaciais Livres Lasers de fibra Componentes de Fibra Óptica componentes PM comunicações de espaço livre |
| Unidade | STOZ-HC-06 | STOZ-HC-31 | STOZ-HC-48 | STOZ-HC-55 | STOZ-HPMC-06 | STOZ-MMC* | |
| Tipo de colimador | Colimador de alta potência (HC) | Colimador de alta potência (HC) | Colimador de alta potência (HC) | Colimador de alta potência (HC) | Colimador de manutenção de polarização de alta potência (HPMC) | Colimador multimodo (MMC) | |
| Comprimento de onda central | nm | 1064 | 1310 | 1480 | 1550 | 1064 | 850, 980, 1064, 1310, 1480, 1550 |
| Faixa de comprimento de onda operacional | nm | ±20 | ±20 | ±20 | ±20 | ±20 | ±30 |
| Diâmetro nominal do feixe | milímetros | 0,4 ,0,5 , 0,9 ou Especifique | 0,4 ,0,5 ou Especificar | 0,4 ,0,5 ou Especificar | 0,4 ,0,5 ou Especificar | 0,4 ,0,5 , 0,9 ou Especifique | |
| Distância de trabalho | milímetros | 50 ou Especifique | 5 ou Especificar | 5 ou Especificar | 5 ou Especificar | 50 ou Especifique | 5 ou Especificar |
| Tipo.Perda de inserção | dB | 0,2~0,4 (em 50mm WD) | 0,2 (em 5 mm WD) | 0,2 (em 5 mm WD) | 0,2 (em 5 mm WD) | 0,2~0,4 (em 50mm WD) | 0,2 (em 5 mm WD) |
| máx.Perda de inserção | dB | 0,5 (em 50mm WD) | 0,3 (em 5mm WD) | 0,3 (em 5mm WD) | 0,3 (em 5mm WD) | 0,5 (em 50mm WD) | 0,25 (em 5 mm WD) |
| mín.Perda de retorno | dB | 50 | 50 | 50 | 50 | 50 | 35 |
| Tipo.Taxa de extinção | dB | - | - | - | - | 25 | - |
| mín.Taxa de extinção | dB | - | - | - | - | 22 | - |
| máx.PDL | dB | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | - |
| máx.Potência óptica (CW) | C | 3, 5, 10, 20,30 ou Especifique | 3 ,5, 10, 20 ou Especifique | 3 , 5, 10, 20 ou Especifique | 3 , 5, 10, 20 ou Especifique | 3, 5, 10, 20,30 ou Especifique | 0,5 |
| Tipo de Fibra | 1 - HI 1060 | 1 - SMF-28e | 1 - SMF-28e | 1 - SMF-28e | 1 – PM 980 Panda 2 – PM 10/125 NA 0,08 3 – PM 15/130 NA 0,08 |
Fibra multimodo 62,5/125 ou 50/125 | |
| máx.Carga de tração | N | 5 | 5 | 5 | 5 | 5 | 5 |
| Temperatura de operação | ℃ | -5 a +70 | -5 a +70 | -5 a +70 | -5 a +70 | -5 a +70 | -5 a +70 |
| Temperatura de armazenamento | ℃ | -40 a +85 | -40 a +85 | -40 a +85 | -40 a +85 | -40 a +85 | -40 a +85 |
Para MMC: As especificações acima são para dispositivo sem conector.Para dispositivos com conectores, IL será 0,2dB maior e RL será 20dB menor.
| Número da peça | Unidade | STOZ-MMLBC-06-20-B-10-4-2-3 |
| Comprimento de onda central (λc) | nm | 1064 ou Especifique |
| Faixa de comprimento de onda operacional | nm | ±20 |
| Diâmetro nominal do feixe de saída | milímetros | 2,0+/-0,8@ acima de 5~10mm da superfície de saída |
| Tipo.Transmissão | - | 98% |
| mín.Transmissão | - | 95% |
| Tipo.Isolamento de Pico | dB | 30~35 |
| mín.Perda de retorno | dB | 25 |
| máx.Potência óptica (CW) | C | 20, 50 ou Especifique |
| máx.Ângulo de divergência do feixe (ângulo total) | mrad | 45 |
| mín.Elipticidade | - | 0,92 |
| máx.Carga de tração | N | 5 |
| Materiais da Embalagem Externa | Aço inoxidável/alumínio | |
| Temperatura de operação | ℃ | -5 a +70 |
| Temperatura de armazenamento | ℃ | -20 a +85 |
Para aplicações de pulso especiais, por favor, discuta conosco.
O material deve estar em conformidade com RoHS.
As dimensões reais podem ser diferentes do desenho acima devido a requisitos diferentes, consulte a folha de dados de remessa
