Detalhes do produto:
|
| Realçar: | Instrumento Laser 190nm,Instrumento Laser 25um,Medidores de Potência de Lasers 5000W |
||
|---|---|---|---|

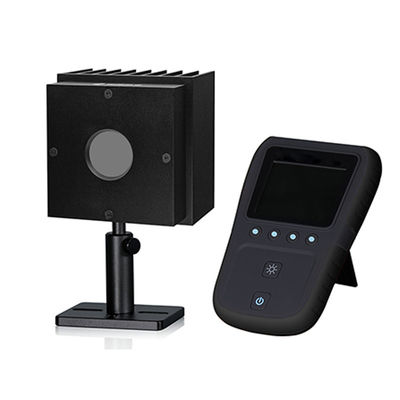

Um medidor de potência a laser consiste em um sensor de potência a laser (ou chamado cabeçote detector), unidade de exibição e acessórios relevantes.Nossos sensores podem medir os feixes de laser nos comprimentos de onda do laser de 190nm a 25um e potência máxima do laser de 5000W.Esses medidores de potência são usados na medição e monitoramento da potência do laser.
Alcance espectral detectável: 0,19 a 25μm
Os sensores e monitores são sensíveis e, portanto, podem ser usados para monitorar a potência do laser dentro de lasers e máquinas a laser para monitoramento pontual.Também pode ser usado em medidores de potência a laser compactos e portáteis.
Especificações personalizáveis
≤ Tamanho da abertura do detector de 50 mm
Aplicável à faixa de banda larga de UV a infravermelho médio
Menos de 1% de incerteza de medição
Especificações Gerais
| Faixa espectral (μm) | 0,19 - 25 | ||
| Potência máxima (W) | Tamanho do radiador de referência e tamanho do ponto de luz | ||
| Abertura máxima do detector (mm) | ≤ 50 | ||
| Uniformidade (±%) | < 1, < 3, < 5 | ||
| Incerteza de medição (±%) | < 1 | ||
| Não linearidade com potência (±%) | < 1 | ||
| Precisão de potência (±%) | < 2,5 | ||
| Tipo de detector | MA | QG | VG |
| Densidade de potência média máxima | 20kW/cm²,40W,CW | 0,5kW/cm²,40W,CW | 0,05kW/cm²,40W,CW |
| Densidade máxima de energia | 0,15J/cm², 1064nm,1ns | 0,25J/cm²,1064nm, 1ns | 1,6J/cm²,1064nm,1ns |

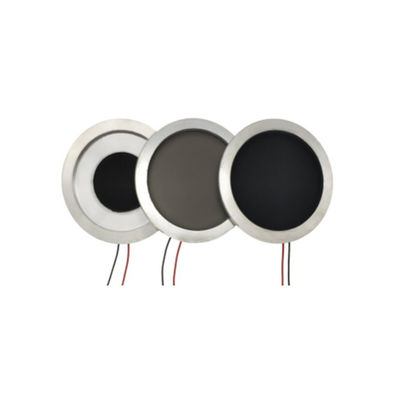

Especificações
| Dimensões e tipos de sensor (mm) | Dimensões do dissipador de calor (mm) | Método de resfriamento | Tempo de resposta (seg.) | Abertura máxima do detector (mm) | Faixa de potência |
| Φ32 x 3 sensor o | 38x38x29 | Refrigerado a ar | < 1 | 19 | 10mW - 10W |
| Φ44 x 3 sensor a | 57x57x44 | Refrigerado a ar | < 1 | 19 | 10mW - 20W |
| Φ44 x 3 sensor a | 65x65x50 | Refrigerado a ar | < 1 | 19 | 10mW - 40W |
| Φ44 x 3 sensor b | 6x65x95 | Resfriado por ventilador | < 1 | 19 | 10mW - 150W |
| Φ72 x 3 sensor c | 100x100x80 | Refrigerado a ar | < 2 | 40 | 100mW - 100W |
| Φ72 x 3 sensor d | 125x125x95 | Refrigerado a ar | < 2,5 | 40 | 100mW - 200W |
| Φ72 x 4 sensor e | 100x100x 09 | Resfriado por ventilador | < 2,5 | 40 | 100mW - 250W |
| Φ72 x 5 sensor f | 125x125x136 | Resfriado por ventilador | < 3,5 | 40 | 300mW - 350W |
Os sensores podem ser usados para monitoramento online da potência do laser em sistemas de usinagem a laser.Vários sinais de saída e faixa de espectro estão disponíveis mediante solicitação.
Especificações personalizáveis
Tamanho da abertura do detector ≤ 50 mm
Comprimento de onda espectral ou faixa espectral está disponível
Vários tipos de saída de sinal
| Número da peça | STCH-020-MA-19 | STCH-050-MA-19 | STCH-050-MA-19A |
| Sinal de saída | Analógico/RS232 digital/USB digital | Analógico/RS232 digital/USB digital | Analógico/RS232 digital/USB digital |
| Faixa espectral, μm | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 |
| Potência mínima, mW | 10 | 30 | 30 |
| Potência máxima (W) Independente | 10 | 15 | 15 (cont.), 25 (12 min), 50 (4 min) |
| Dissipador de calor de potência máxima (W) | 20 | 50 | 50 |
| Capacidade de medição | |||
| Resolução, mW | 0,2 | 0,5 | 0,5 |
| Incerteza de medição, ±% | < 1 | < 1 | < 1 |
| Não linearidade com potência, ±% | < 1 | < 1 | < 1 |
| Precisão de potência, ±% | < 3 | < 3 | < 3 |
| Tempo de resposta, seg. | < 1 | < 1 | < 1 |
| Tipo de detector | MA | MA | MA |
| Abertura do detector, mm | 19 | 19 | 19 |
| Limite de dano | |||
| Densidade de potência média máxima | 20kW/cm²,10W,CW | 20kW/cm²,10W,CW | 20kW/cm²,10W,CW |
| Densidade máxima de energia | 0,15J/cm², 1064ns, 1ns | 0,15J/cm², 1064ns, 1ns | 0,15J/cm², 1064ns, 1ns |
| Características físicas | |||
| Dimensões, mm | 50 × 50 × 29 | 60 × 60 × 29 | 60 × 60 × 58 |
| Método de resfriamento | Refrigerado a ar | Refrigerado a ar | Refrigerado a ar |
| Comprimento do cabo, m | 1,5 | 1,5 | 1,5 |

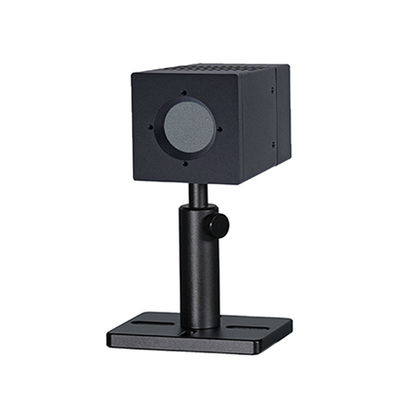

Refrigerado a ar
Tamanho da abertura do detector de 10/19 mm
Comprimento de onda espectral ou faixa espectral está disponível
Função de teste de energia de pulso único
Conecte a interface de saída USB com a porta do PC
Até 80W em 1 minuto
| Número da peça | STCH-20F-MA-10 | STCH-20F-HQ-10 | STCH-20F-VG-10 | STCH-40F-MA-19 | STCH-40F-HQ-19 | STCH-40F-VG-19 |
| Faixa espectral, μm | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 |
| Faixa de potência | 10mW - 20W (60W) | 10mW - 20W (60W) | 10mW - 20W (60W) | 10mW - 40W (80W) | 10mW - 40W (80W) | 10mW - 40W (80W) |
| Potência de medição intermitente | 20W (cont.), 40W (3min), 60W (2min) | 20W (cont.), 40W (3min), 60W (2min) | 20W (cont.), 40W (3min), 60W (2min) | 40W (cont.), 60W (3min), 80W (2min) | 40W (cont.), 60W (3min), 80W (2min) | 40W (cont.), 60W (3min), 80W (2min) |
| Resolução | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Incerteza de medição ±% | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 |
| Não linearidade com potência ±% | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 |
| Precisão de potência ±% | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Tempo de resposta, seg. | < 1 | < 1,5 | < 3 | < 1 | < 1,5 | < 3 |
| Tipo de detector | MA | QG | VG | MA | QG | VG |
| Abertura do detector (mm) | 10 (19) | 10 (19) | 10 (19) | 19 | 19 | 19 |
| Densidade de potência média máxima | 20kW/cm², 10 W, CW |
0,5 kW/cm², 10 W, CW |
0,05kW/cm², 10W, CW | 20kW/cm², 10 W, CW |
0,5 kW/cm², 10 W, CW |
0,05kW/cm², 10W, CW |
| Densidade máxima de energia | 0,15J/cm², 1064nm, 1ns | 0,25J/cm², 1064nm, 1ns | 1,6J/cm², 1064nm, 1ns | 0,15J/cm², 1064nm, 1ns | 0,25J/cm², 1064nm, 1ns | 1,6J/cm², 1064nm, 1ns |
| Dimensões (mm) | 57 x 57 x 44 | 57 x 57 x 44 | 57 x 57 x 44 | 65 x 65 x 50 | 65 x 65 x 50 | 65 x 65 x 50 |
| Método de resfriamento | Refrigerado a ar | Refrigerado a ar | Refrigerado a ar | Refrigerado a ar | Refrigerado a ar | Refrigerado a ar |
| Tipo de cabo | DB-9M | DB-9M | DB-9M | DB-9M | DB-9M | DB-9M |
| Comprimento do cabo (m) | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |

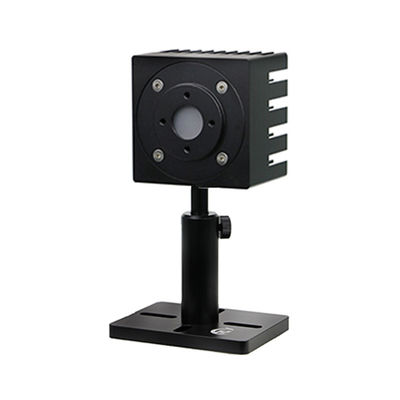

Refrigerado a ar
Tamanho da abertura do detector de 40 mm
Comprimento de onda espectral ou faixa espectral está disponível
Função de teste de energia de pulso único
Conecte a interface de saída USB com a porta do PC
ATÉ 400 W em 1 minuto
| Número da peça | STCH-60F-CA-30 | STCH-100F-CA-40 | STCH-200F-CA-40 |
| Faixa espectral, μm | 0,19 – 25 | 0,19 – 25 | 0,19 – 25 |
| Faixa de potência | 50mW - 60W (100W) | 100mW - 100W (200W) | 100mW - 200W (400W) |
| Potência de medição intermitente | 60 W (cont.) 80W (8min) 100W (3min) |
100 W (cont.) 150W (3min) 200W (1min) |
200 W (cont.) 300W (2min) 400W (1min) |
| Resolução | 3.5 | 3 | 10 |
| Incerteza de medição, ±% | < 1 | < 1 | < 1 |
| Não linearidade com potência, ±% | < 1 | < 1 | < 1 |
| Precisão de potência, ±% | < 3 | < 3 | < 3 |
| Tempo de resposta, seg | < 2 | < 2 | < 2,5 |
| Tipo de detector | CA | CA | CA |
| Abertura do detector, mm | 30 | 40 | 40 |
| Densidade de potência média máxima | 20kW/cm², 10W, CW | 20kW/cm², 10W, CW | 20kW/cm2, 40W, CW |
| Densidade máxima de energia | 0,3J/cm², 1064nm, 1ns | 0,3J/cm², 1064nm, 1ns | 0,3J/cm2, 1064nm, 1ns |
| Dimensões, mm | 80 × 80 × 70 | 100 × 100 × 80 | 125 × 125 × 95 |
| Método de resfriamento | Refrigerado a ar | Refrigerado a ar | Refrigerado a ar |
| Tipo de cabo | DB-9M | DB-9M | DB-9M |
| Comprimento do cabo (m) | 1,5 | 1,5 | 1,5 |
Resfriado por Ventilador
Tamanho da abertura do detector de 30/40 mm
Comprimento de onda espectral ou faixa espectral está disponível
Função de teste de energia de pulso único
Conecte a interface de saída USB com a porta do PC
ATÉ 600 W em 1 minuto
| Número da peça | STCH-F150-CA-30 | STCH-F250-CA-40 | STCH-F350-CA-40 |
| Faixa espectral, μm | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 |
| Faixa de potência | 50mW - 150W (300W) | 100mW - 250W (400W) | 300mW - 350W (600W) |
| Potência de medição intermitente | 150 W (cont.) 200W (3min) 300W (1min) |
250 W (cont.) 300W (2min) 400W (1min) |
350 W (cont.) 500W (2min) 600W (1min) |
| Resolução, mW | 5 | 10 | 20 |
| Incerteza de medição, ±% | < 1 | < 1 | < 1 |
| Não linearidade com potência, ±% | < 1 | < 1 | < 1 |
| Precisão de potência, ±% | < 3 | < 3 | < 3 |
| Tempo de resposta, seg | < 1 | < 2,5 | < 3,5 |
| Tipo de detector | CA | CA | CA |
| Abertura do detector, mm | 30 | 40 | 40 |
| Densidade de potência média máxima | 20kW/cm², 10W, CW | 20kW/cm², 10W, CW | 20kW/cm², 10W, CW |
| Densidade máxima de energia | 0,3J/cm², 1064nm, 1ns | 0,3J/cm², 1064nm, 1ns | 0,3J/cm², 1064nm, 1ns |
| Dimensões, mm | 65 × 65 × 95 | 100 × 100 × 109 | 125 × 125 × 136 |
| Método de resfriamento | Resfriado por Ventilador | Resfriado por Ventilador | Resfriado por Ventilador |
| Tipo de cabo | DB-9M | DB-9M | DB-9M |
| Comprimento do cabo, m | 1,5 | 1,5 | 1,5 |
Resfriado a água
Tamanho da abertura do detector de 19/40 mm
Comprimento de onda espectral ou faixa espectral está disponível
Função de teste de energia de pulso único
Conecte a interface de saída USB com a porta do PC
ATÉ 2000W
| Modelo | STCH-W150-CA-19 | STCH-W300-CA-40 | STCH-W500-CA-40 | STCH-W1000-CA-40 | STCH-W2000-CA-40 |
| Faixa espectral, μm | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 |
| Faixa de potência | 0,2 - 150 | 0,3 - 300 | 0,5 - 500 | 2 - 1000 | 5 - 2000 |
| Resolução, mW | 10 | 15 | 20 | 100 | 200 |
| Incerteza de medição, ±% | < 1 | < 1 | < 1 | < 1 | < 1 |
| Não linearidade com potência, ±% | < 1 | < 1 | < 1,5 | < 2 | < 2 |
| Precisão de potência, ±% | < 3 | < 3 | < 3 | < 3 | < 3,5 |
| Tempo de resposta, seg | < 1 | < 2,5 | < 3 | < 3 | < 3 |
| Tipo de detector | CA | CA | CA | CA | CA |
| Abertura do detector, mm | 19 | 40 | 40 | 40 | 40 |
| Densidade de potência média máxima | 20kW/cm2, 10 W, CW |
20kW/cm2, 10 W, CW |
20kW/cm2, 10 W, CW |
20kW/cm2, 10 W, CW |
20kW/cm2, 10 W, CW |
| Densidade máxima de energia | 0,3J/cm2, 1064nm, 1ns |
0,3J/cm2, 1064nm, 1ns |
0,3J/cm2, 1064nm, 1ns |
0,3J/cm2, 1064nm, 1ns |
0,3J/cm2, 1064nm, 1ns |
| Dimensões, mm | 50 × 50 × 20 | 85 × 85 × 20 | 85 × 85 × 35 | Ф110 × 35 | Ф136 × 40 |
| Método de resfriamento | Resfriado a água | Resfriado a água | Resfriado a água | Resfriado a água | Resfriado a água |
| Fluxo de água de resfriamento, L/min | 2 - 10 | 2 - 10 | 3 - 10 | 3,5 - 10 | 4,5 - 10 |
| Tipo de cabo | DB-9M | DB-9M | DB-9M | DB-9M | DB-9M |
| Comprimento do cabo, m | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
A sonda medidora de potência a laser refrigerada a água é adequada para medição de lasers contínuos e pulsados com alta densidade de potência.A potência máxima de medição no modelo refrigerado a água é de 5000 W e possui uma grande abertura de detecção de 55 mm.
Resfriado a água
Tamanho da abertura do detector de 55 mm
Comprimento de onda espectral ou faixa espectral está disponível
Função de teste de energia de pulso único
Conecte a interface de saída USB com a porta do PC
ATÉ 5000W
| Número da peça | STCH-W5000-CA-55 |
| Faixa espectral (μm) | 0,19 - 25 |
| Faixa de potência (W) | 20 - 5000 |
| Capacidade de Medição | |
| Resolução(W) | 1 |
| Incerteza de medição (±%) | < 1 |
| Não literário com poder (±%) | < 2 |
| Precisão de potência (±%) | < 4 |
| Tempo de resposta (seg.) | < 3 |
| Tipo de detector | CA |
| Abertura do detector (mm) | 55 |
| Limite de dano | |
| Densidade de potência média máxima | 20kW/cm2 ,10W, CW |
| Densidade máxima de energia | 0,3J/cm2, 1064nm, 1ns |
| Características físicas | |
| Dimensões (mm) | Φ150 × 50 |
| Método de resfriamento | Resfriado a água |
| Fluxo de água de resfriamento (L/min) | 5 - 10 |
| Tipo de cabo | DB-9M |
| Comprimento do cabo (m) | 1,5 |

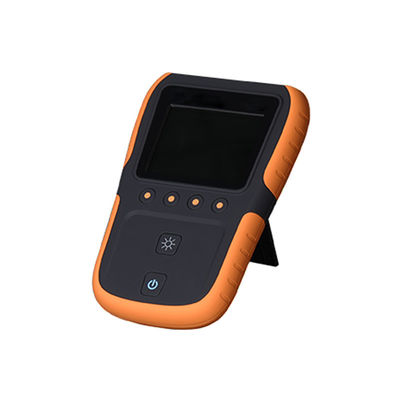

A unidade de exibição STCH-P é compatível com todos os sensores de potência a laser.É o medidor universal com edição profissional, possui as funções de "Exibição digital", "Estatísticas de dados" e "Armazenamento de dados", e pode ser conectado a um PC via USB.O software do usuário está configurado.E a aquisição e exportação de dados podem ser suportadas.
Precisão de medição ± 0,25%
Blindagem de Interferência Eletromagnética
Teste de energia de pulso único
Função Estatística e Teste de Estabilidade de Longo Prazo
Até 250.000 dados de medição armazenados
Conexão ao PC via USB, software cliente configurado, aquisição e exportação de dados suportados
| Modelo | STCH-P |
| Tela digital | ● |
| Estatística de dados | ● |
| Armazenamento de dados | ● |
| Conectando ao PC via USB | ● |
| software para PC | ● |
| Aquisição e exportação de dados | ● |
| Teste de energia de pulso único | ● |
| Formato de apresentação | Numérico, gráfico de colunas, gráfico |
| Precisão (±%) | 0,25 |
| Tipo de exibição | 240(RGB) × 320 pixels, TFT-LCD |
| Dimensões de exibição | 65,0 mm x 48,8 mm (2,56" x 1,92") |
| Frequência de amostragem ADC | 20 Hz |
| conversor AD | 24 bits |
| tipo de conector | DB-9M |
| interface digital | USB 2.0 |
| Bateria | Polímero de lítio, 3,7 V, 4050 mAh |
| Duração da bateria | ＞ 40h |
| Carregador / entrada CC | 5 V / 2 A |
| Dimensões (C x L x A) | 165 mm x 108 mm x 25 mm |
| Peso | < 0,25 kg |
| Temperatura de operação | 0 a 40°C |
| Temperatura de armazenamento | -10 a 45°C |
Todos os sensores acima podem ser usados como sensores para medir a potência do laser, também podem ser usados como despejos de feixe.No entanto, se você só precisa de um despejo de feixe e não medir a potência do laser, por favor, compre o despejo de feixe a preços mais baixos.O número de peça do despejo de viga é finalizado com BD no sensor correspondente.Por exemplo, o sensor é STCH-W5000-CA-55 e o despejo de feixe correspondente é STCH-W5000-CA-55-BD.
Um medidor de potência a laser completo pode ser um sensor + uma unidade de exibição ou um sensor + uma saída USB (a saída USB pode ser conectada ao PC).Toda a unidade de exibição pode ser conectada ao PC.
Todos os acessórios, como suportes de sensores, são opcionais.
Podemos projetar e fabricar os sensores e medidores de energia de acordo com suas necessidades específicas e entre em contato conosco para mais discussões.
