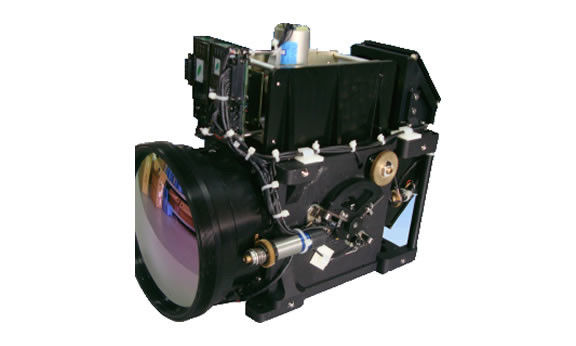

Módulos de imagem térmica / infravermelhos não arrefecidos / infravermelhos arrefecidos

Lista de imagens térmicas

1. Módulos OEM infravermelhos não resfriados
2. Módulo OEM de infravermelho resfriado STJ-JIR-2641 MW
3. Modulos infravermelhos refrigerados de STJ-JIR-2645 MW
4. Modulo infravermelho refrigerado com ângulo super amplo STJ-JIR-054
5. Modulo infravermelho resfriado de ultra longo alcance STJ-JIR-1100
6. Modulo infravermelho resfriado por ondas longas STJ-JIR-2399
7. Módulo infravermelho de arrefecimento de grande área STJ-JIR-2280
8. STJ-JIR-2700 Modulo infravermelho resfriado de alta taxa de quadros InSb MW
9. Modulo infravermelho resfriado por matriz linear STJ-JIR-28G
10. STJ-IRC-26 Câmara térmica refrigerada multifunção portátil
11. Câmara térmica não resfriada multifunção portátil STJ-IRC-36
12. Detector de sniper STJ-JIR-6311E

1. Modulos OEM de infravermelho não resfriados

Os módulos de imagem infravermelhos não arrefecidos em série incluem matrizes de plano focal de 1280×1024, 640×512, 384×288, utilizando uma plataforma de pequeno tamanho e baixo consumo de energia,integrado com uma variedade de algoritmos desenvolvidos de forma independente, que pode satisfazer a procura de imagens infravermelhas de alta qualidade de diferentes utilizadores.Esta série de produtos é adequada para todos os tipos de câmaras térmicas de imagem infravermelha não arrefecidas e sistemas fotoelétricos relacionados.

• Pequeno tamanho e peso leve, adequado à integração do sistema.
• Correção manual/automática.
• Várias interfaces de vídeo são opcionais.
• Forte adaptabilidade ao ambiente.
• Design de alta fiabilidade.

Especificações técnicas do módulo 640×512

• Resolução: 640×512
• Dimensão dos pixels: 12μm×12μm
• Faixa de resposta: 8~14 μm
• Peso: ≤ 50 g
• Dimensões: ≤ 40 mm × 50 mm × 50 mm ((L × W × H))
• Fornecimento de energia: Tensão: 10,0 ~ 32,0 V; Consumo de energia: ≤ 2,5 W, consumo máximo de energia ≤ 4 W
• Saída de vídeo: PAL
• Temperatura de funcionamento: -40°C ̊+55°C
• Temperatura de armazenagem: -55°C+70°C

2. Módulo OEM de infravermelho resfriado STJ-JIR-2641 MW

O STJ-JIR-2641 é composto por três lentes MWIR FOV, detectores infravermelhos e circuito de processamento de imagem.

• Faixa de resposta: 3,7 μm/4,8 μm
• Detector:
  • Tipo: MCT IRFPA
  • Resolução: 640×512
  • Dimensão dos pixels: 15μm×15μm
  • Número F: 4
• Comprimento focal: 30 mm/150 mm/500 mm
• Campo de visão: 18,3°×14,7°/3,7°×2,9°/1,1°×0,88°
• NETD: ₹35mk (temperatura ambiental 25°C)
• Tempo de início: 8 min ((Temperatura ambiente 25°C)
• Peso: 6 kg
• Dimensões: 300 mm × 155 mm × 245 mm (L × W × H)
• Fornecimento de energia: CC 24V±10%, com ondulação não superior a 100mv
• A temperatura de funcionamento está dentro de -30°C+60°C
• Interface de vídeo digital (opcional): enviar imagem de vídeo através de ligação da câmara para o sistema de nível inferior, incluindo sinal de dados de vídeo e sinal de sincronização.
• Vídeo analógico: vídeo CCIR padrão
• Interface de controlo: receber o comando de controlo do sistema de nível inferior através da porta serial RS422.
• Interface de alimentação: o aparelho de imagem recebe a alimentação através da interface de alimentação.

3Modulos infravermelhos arrefecidos de STJ-JIR-2645 MW

Estas especificações estipularam as características técnicas do módulo 640×512 F4 MWIR.Conector elétrico, e estrutura mecânica.

• Faixa de resposta: 3,7 μm·4,8 μm
• Detector
• Tipo: MCT IRFPA
• Resolução: 640×512
• Dimensão dos pixels: 15μm×15μm
• Número F: 4
• Comprimento focal: 54 mm~320 mm
• Campo de visão: WFOV: ≥10°×8°; NFOV: ≥1,7°×1,36°
• NETD: ¥25mk (temperatura ambiente 25°C)
• Tempo de arranque: 8min (temperatura ambiente 25°C)
• Peso: ≤ 2,45 kg
• Tamanho: ≤255 mm × 100 mm × 156 mm
• Fornecimento de energia: CC 24V±10%, com ondulação não superior a 100mv
• Temperatura de operação: -40°C+55°C
• Interface de vídeo digital (opcional): enviar imagem de vídeo através de ligação da câmara para o sistema de nível inferior, incluindo sinal de dados de vídeo e sinal de sincronização.
• Vídeo analógico: vídeo CCIR padrão
• Interface de controlo: receber o comando de controlo do sistema de nível inferior através da porta serial RS422.
• Interface de alimentação: o aparelho de imagem recebe a alimentação através da interface de alimentação.

4. STJ-JIR-054 Módulo infravermelho refrigerado sob grande ângulo

A câmara de imagem térmica STJ-JIR-054 MWIR é composta principalmente por sistema óptico, detector infravermelho e componentes de refrigeração, componentes de circuito de imagem e estrutura mecânica.Os componentes do circuito de imagem incluem placa de energia infravermelha, placa de interface de entrada Camlink, placa digital, placa de interface de saída de vídeo digital e detector sem placa de filtro.

• Funções

• Correcção de não-uniformidade
• Concentração
• Imagem espelhada
• Troca de imagem positiva e negativa
• 2 zoom eletrónico
• Ajuste automático / manual do brilho
• Ajuste automático / manual do ganho
• Mostrar o tempo de trabalho acumulado
• Substituição de pixels incorreta
• Auto-verificação

• Detectores de infravermelhos
  • Número F: F4.
  • Comprimento de onda: 3 μm ⋅ 5 μm.
  • Resolução: 640×512.
• Campo óptico de visão
  • FOV: 35,49°×28,72°~1,84°×1,47° ((± 5%), zoom contínuo.
  • Distância focal: f=15 ≈ 300 mm.
• Tempo de arranque: ≤6,5 min ((Temperatura ambiente)
• NETD: ≤ 25mK ((temperatura ambiente)
• Dimensões: 250±10×132±10×135±10mm ((L×W×H)
• Peso: ≤ 2,6 kg
• Potência de trabalho: CC 24V ((± 2V)
• Consumo de energia ≤ 50 W.
• Temperatura de funcionamento: -30°C~+60°C
• Temperatura de armazenagem: -40°C ∼+70°C
• Interface de vídeo: saída de vídeo PAL; saída de vídeo digital Camlink.
• Interface de controlo: porta serial RS422.

5. STJ-JIR-1100 Módulo infravermelho ultra-longo alcance arrefecido

O STJ-JIR-1100 é uma câmera térmica que utiliza a faixa de 3,7 μm a 4,8 μm de radiação emitida do alvo.,Detector de ondas médias de infravermelho e circuito de processamento de imagem.

• Correção de não-uniformidade (correção automática de arranque, vários métodos de correção manual no processo de operação);
• Continuar Zoom;
• Focagem elétrica;
• Ajuste automático de desvio (brilho) /ganho (contraste);
• Ajuste manual de compensação/ganho;
• Rotação da imagem: eixo X, eixo Y e ponto central;
• Melhoria da borda da imagem;
• Substituição de pixels defeituosos;
• Zoom digital de 2x;
• Polaridade da imagem (preto quente/branco quente);
• Modo fotográfico: imagem congelada/ativa;
• Aponte cruzado: exibição/ocultação.

Especificações técnicas

• Faixa de resposta: 3,7 μm/4,8 μm
• Detector de infravermelhos
  1. Tipo: MCT resfriado
  2. Resolução: 640×512
  3. F/#: 4
  4. Dimensão dos pixels: 15μm×15μm
• Comprimento focal: 88 mm ≈ 1100 mm
• Campo de visão: 6,24° × 5° ≈ 0,5° × 0,4°
• Zoom eletrônico: 2×, 4×
• NETD: ≤ 30mk ((Temperatura ambiental 25°C)
• Tempo de início: ≤8min
• Peso: ≤ 60 kg;
• Dimensões: 780×340×420 mm (L×H×W).
• Fornecimento de energia: DC 24V±10%, com ondulação não superior a 100mV.
• Temperatura de funcionamento: -30°C a 65°C.
• Temperatura de armazenagem: -40°C a 70°C.
• Interface de vídeo digital (opcional): enviar imagem de vídeo através do LVDS para o sistema, incluindo sinal de dados de vídeo e sinal de sincronização.
• Vídeo analógico: vídeo CCIR padrão.
• Interface de controlo: receber o comando de controlo do sistema através da porta serial RS422 ou RS232.
• Interface de alimentação: a câmara recebe alimentação através da interface de alimentação.

6. STJ-JIR-2399 Módulo infravermelho arrefecido por ondas longas

O módulo inclui um conjunto de planos focais de arrefecimento de 640×512, equipado com um dispositivo frigorífico de baixa temperatura que pode efetivamente penetrar a fumaça, o nevoeiro e a neblina,Obter uma detecção de alvos de alta sensibilidade em ambientes complexos, e é adequado para vários tipos de plataforma de sistema optoeletrônico.

• Distância de detecção longa
• Alta qualidade de imagem
• Melhoria dos pequenos objectivos
• Forte adaptabilidade ao ambiente
• Interface rica e forte expansão

Especificações técnicas

• Detector

• - Área de arrefecimento de ondas longas.
• Resolução: 640×512.
• Faixa de resposta: 7 ‰ 9 μm.
• Número F: F2.

• Saída de vídeo: saída de vídeo composta padrão (PAL) / saída de vídeo digital estendível (LVDS ou CameraLink).
• Interface mecânica: interface de flange / rosca / ou especificada pelo utilizador.
• Contraste da imagem, brilho da imagem, ajuste de ganho: ajuste manual / adaptativo.
• Polaridade: exibição de calor preto/calor branco.
• Temperatura de funcionamento: -40°C~+65°C.

7. STJ-JIR-2280 Large Area Array Cooling Infrared Module

O módulo infravermelho de resfriamento de grande área usa detectores de tipo de resfriamento de área de 1280 × 1024 com alta resolução, desempenho estável e fácil integração do sistema.Pode ser usado em busca de reconhecimento., detecção e rastreamento de alvos, monitorização da segurança e outros domínios.

• Grande área de matriz com alta resolução.
• Alta sensibilidade e velocidade de resposta rápida.
• Imagens nítidas e claras.
• Baixo consumo de energia e boa fiabilidade.

Especificações técnicas

• Tipo de detector: arrefecimento da matriz de área.
• Resolução: 1280×1024.
• Tamanho dos pixels: 15mm x 15mm.
• Número F: F4/F5.5/F3.
• NETD: < 25mK@50Hz ((25°C).
• Frequência de quadros: 50Hz no máximo.
• Interface de saída de vídeo: câmara liga vídeo digital.
• Outras interfaces: suportam a função de disparador externo.

8. STJ-JIR-2700 Modulo infravermelho resfriado de alta taxa de quadros InSb MW

O módulo infravermelho resfriado a ondas médias InSb 640×512 de alta taxa de quadros STJ-JIR-2700 utiliza algoritmos avançados de processamento de imagem, combinados com a alta sensibilidade dos materiais InSb,para atingir a detecção por infravermelho, busca, identificação e rastreamento de alvos de alta velocidade, amplamente utilizados em cápsulas fotoelétricas aéreas, sistema de alerta infravermelho, sistema de rastreamento e direcionamento fotoelétrico, etc.

• 200Hz de alta taxa de quadros.
• Grande alcance dinâmico.
• Melhoria de imagem dinâmica de alto desempenho.
• Correção de não-uniformidade, conversão de polaridade.
• Ajuste automático/manual do brilho.
• Ganha ajuste automático/manual.

Especificações técnicas

• Banda de resposta: 3,7 ± 0,2 mm ∙ 4,8 ± 0,2 mm.
• Tipo de detector: 640 × 512.
• Número F: F4 ((Facultativo F2, F5.5).
• Tamanho dos pixels: 15mm x 15mm.
• Taxa de quadros da imagem: 200Hz (exitores em tamanho completo).
• NETD: ≤ 30mK@200Hz ((25°C).
• Interface de saída de vídeo: um canal de vídeo digital ligado à câmara, um canal de vídeo analógico PAL.

9. STJ-JIR-28G Modulo Infravermelho A refrigeração por matriz linear

O módulo infravermelho resfriado de matriz linear STJ-28G 480×6 adota imagens integradas panorâmicas / visuais, que podem produzir imagens intuitivas e claras, podem ser instaladas em veículos, navios e outras plataformas,e alcançar o rastreamento e monitoramento do ar em todos os climas, alvos marítimos e terrestres.

• Boa estabilidade do eixo óptico.
• Longo tempo de trabalho contínuo.
• Forte adaptabilidade ao ambiente.

Especificações técnicas

• (1) Detector
• Faixa de resposta: 7,7 × 10,3 μm.
• Resolução: 480×6.
• Número F: 2.61.
• Tamanho dos pixels: 28μm × 38μm.
• (2) Comprimento focal: 97 mm/194 mm.
• (3) Peso: ≤ 22 kg.
• (4) Tamanho: ≤545×270×225 mm ((L×H×W).
