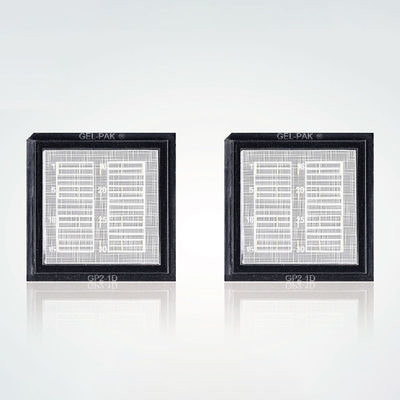

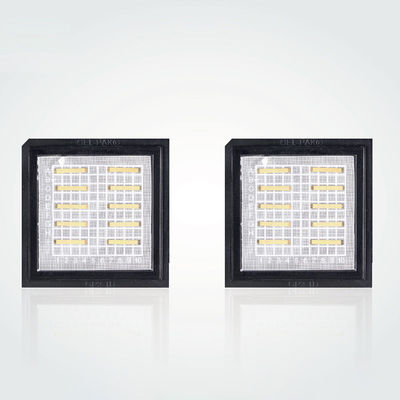

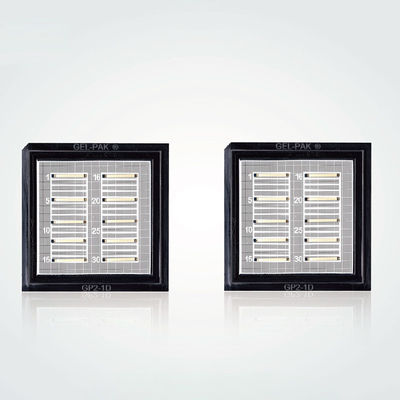

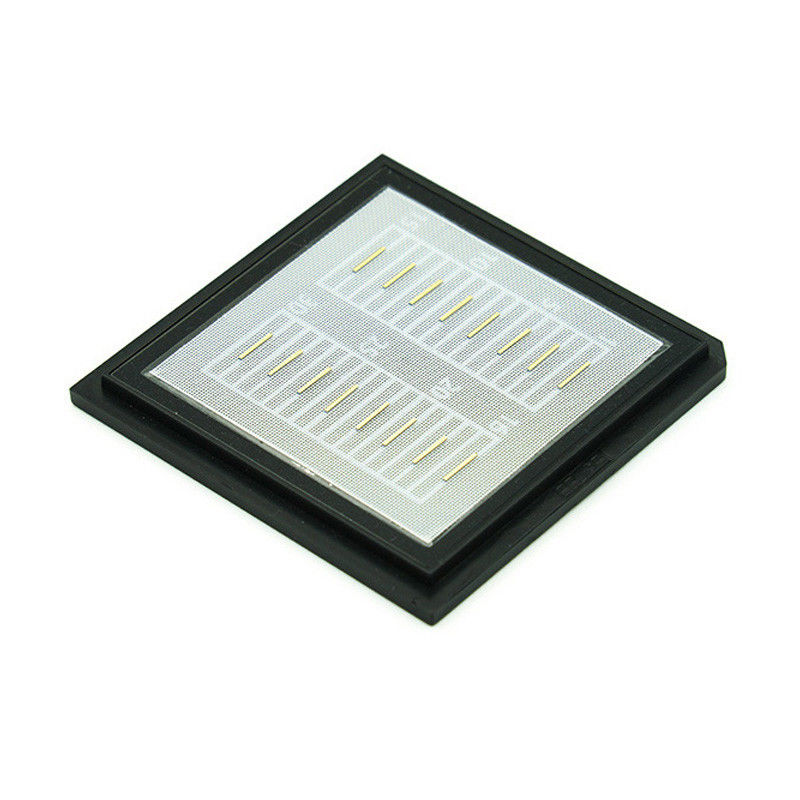

Chips de diodo laser de 808nm

Imagem Grande : Chips de diodo laser de 808nm

Detalhes do produto:

Lugar de origem:	China
Marca:	Sintec Optronics
Certificação:	CE ISO
Número do modelo:	Série STD

Condições de Pagamento e Envio:

Tempo de entrega:	Resíduos
Termos de pagamento:	T/T via banco

Contato

Chips de diodo laser de 808nm

descrição

Serviço:	Serviço em linha	Aplicação:	Médico, industrial, etc.
Diâmetro do Feixe:	1 a 10 mm	Divergência do feixe:	0,2-2mrad
Qualidade do feixe:	M2<1.2	Período de vida:	>10000h
Atual de funcionamento:	0.5-10A	Temperatura de funcionamento:	-10℃-50℃
Tensão de funcionamento:	3-5v	Potência de saída:	1mW-100W
Pacote:	À-podem, a borboleta, etc.	Polarização:	Vertical ou horizontal
estabilidade do poder:	< 1%	Temperatura de armazenamento:	-40℃-85℃
Tipo:	lasers do diodo	comprimento de onda:	405nm-1550nm
Destacar:	Chips de diodo a laser , Chips de diodo , Barras de laser de diodo

Chips, barras e pilhas de laser de diodo de 808nm a 976nm

1. Barras e chips de laser de diodo da série STD

Características:

Alta potência de saída
Alta eficiência de conversão elétrico-óptica
Claridade alta
Alta fiabilidade

Vantagens Técnicas:

Projeto de estrutura epitaxial de alta eficiência
Crescimento de material epitaxial de alta qualidade
Método de passivação especial para superfície de cavidade

Número da peça	Comprimento de onda	Poder	Corrente/tensão de operação	Observação
STD-UMC-100-808-TE-6-4.0	808nm	6W	5,7A/1,75V	CW chip único
STD-UMC-190-808-TE-10-4.0	808nm	10W	9,5A/1,75	CW chip único
STD-UMC-190-808-TE-12-4.0	808nm	12W	10,5A/1,75V	CW chip único
STD-UMC-100-915-TE-12-4.5	915nm	12W	10,5 A/1,62 V	CW chip único
STD-UMC-160-915-TE-18-5.0	915nm	18W	17,5 A/1,65 V	CW chip único
STD-UMC-190-915-TE-22-5.0	915nm	22 W	20,0 A/1,68 V	CW chip único
STD-UMC-230-915-TE-25-5.0	915nm	25W	24,5 A/1,70 V	CW chip único
STD-UMC-100-945-TE-12-4.5	945nm	12W	11,5 A/1,70 V	CW chip único
STD-UMC-160-945-TE-18-5.0	945nm	18W	17,5 A/1,70 V	CW chip único
STD-UMC-190-945-TE-22-5.0	945nm	22 W	21,5 A/1,70 V	CW chip único
STD-UMC-230-945-TE-25-5.0	945nm	25W	25,0 A/1,70 V	CW chip único
STD-UMC-100-975-TE-12-4.5	975nm	12W	12,5A/1,52V	CW chip único
STD-UMC-100-975-TE-15-4.5	975nm	15W	16,0 A/1,55 V	CW chip único
STD-UMC-190-975-TE-22-5.0	975nm	22 W	23,5 A/1,55 V	CW chip único
STD-UMC-230-975-TE-25-5.0	975nm	25W	27,0 A/1,55 V	CW chip único
STD-UMC-230-975-TE-30-5.5	975nm	30W	33,0 A/1,55 V	CW chip único
STD-UMB-30-19-808-TE-50-1.5	808nm	50W	42,0 A/1,80 V	barra CW
STD-UMB-50-47-808-TE-100-1.5	808nm	100W	92,0A/1,80V	barra CW
STD-UMB-50-47-940-TE-120-2.0	940nm	120W	115A/1,65V	barra CW
STD-UMB-50-47-976-TE-200-4.0	976nm	200W	195A/1,55V	barra CW
STD-UMB-75-37-808-TE-300-1.5	808nm	300W	250A/2,00V	barra QCW

2. Módulos e Pilhas de Bombas

Construção de embalagem de solda dura AuSn
Alto ciclo de trabalho, alta densidade de energia
Água filtrada, fluidos de refrigeração alternativos
Passo pequeno, tamanho compacto
Montagem de guia de onda óptica de banda de vedação opcional
Colimação rápida opcional
Usado para bombeamento a laser, depilação etc.

2.1 Módulos de Bomba

Número da peça	Estrutura	potência do laser	Comprimento de onda do laser
STD-HS12	Pilha de canal macro	600W-16500W	760nm-1100nm
STD-GS20	Pilha de resfriamento de condução	4000W-1000W	760nm-1100nm
STD-L5	Pilha horizontal de canal macro	300W-3000W	760nm-1100nm
STD-E27	Pilha de canal macro	4000W-10000W	760nm-1100nm
DST-MA	Pilha de microcanais	2500W-15000W	760nm-1100nm
STD-HM7	Pilha inteira de microcanais	700W-3500W	760nm-1100nm

(1) Pilha de canal macro STD-HS12

Construção de embalagem de solda dura AuSn
Alto ciclo de trabalho, alta densidade de energia
Água filtrada, fluidos de refrigeração alternativos
Passo pequeno, tamanho compacto
Montagem de guia de onda óptica de banda de vedação opcional
Colimação rápida opcional
Usado para bombeamento a laser, depilação etc.

Comprimento de onda	760-1100nm
Potência de pico, W	600	1200	7200	10000	16500
Modo de operação	QCW
Corrente de operação, A	50	95	550	450	450
Ciclo de trabalho até, %	25	15	5	1	0,4
Número de barras	12	12	12	20	até 33
Passo de barra a barra, mm	1.2	1.2	1.2	0,93	0,4
Eficiência de conversão elétrica/óptica, %	58	até 60	56	56	56
Divergência de eixo rápido FWHM, graus	35, FAC opcional <4				35
Divergência de eixo lento FWHM.grau	10
Dimensão, mm	28,6 x 24 x 11,5 mm

Energia de pulso típica:

Largura do pulso	Frequência (Hz)										Iop
Largura do pulso	1	2	3	4	5	6	7	8	9	10	Iop
10ms	13	13	12.7	12h75	13	12.7	13	13	12.9	12.9	95A
20ms	21	21	21.7	21.5	21.4	21.7	21	21.4	20	20.9	85A
30ms	31	31.5	32	32	-	-	-	-	-	-	60A
40ms	43	41	42	-	-	-	-	-	-	-	60A
50ms	53	51	-	-	-	-	-	-	-	-	-
60ms	61	59,5	-	-	-	-	-	-	-	-	-
70ms	70	-	-	-	-	-	-	-	-	-	-
80ms	50	-	-	-	-	-	-	-	-	-	-
90ms	54	-	-	-	-	-	-	-	-	-	-
100ms	60	-	-	-	-	-	-	-	-	-	-

Observação: água de resfriamento: T 25deg, vazão 4,5-5,0L/min

(2) Pilha de resfriamento de condução STD-GS20

Construção de embalagem de solda dura AuSn
Alta densidade de potência
Colimação de eixo rápido opcional
Passo pequeno, tamanho compacto
Proteção de vedação opcional
Multi-comprimento de onda em uma única matriz
Usado para bombeamento a laser, depilação etc.

Comprimento de onda	760-1100nm
Potência de pico, W	4000	6000	10000
Modo de operação	QCW	QCW	QCW
Corrente de operação, A	200	280	450
Ciclo de trabalho até, %	1.2	1	0,4
Largura de pulso, nós	até 1000	600	200
Número de barras	20
Passo de barra a barra, mm	0,73
Eficiência de conversão elétrica/óptica, %	52	56	58
Divergência de eixo rápido FWHM, graus	35, FAC opcional < 4
Divergência de eixo lento FWHM.grau	10
Dimensão, mm	37,5 x 10 x 9

(3) Pilha horizontal de canal macro STD-L5

Construção de embalagem de solda dura AuSn
Alta densidade de potência
Tamanho do contato
Usado para bombear

Comprimento de onda	760-1100nm
Potência de pico, W	300	1500	3000
Modo de operação	CW	QCW	QCW
Corrente de operação, A	55	280	550
Número de barras	5
Passo de barra a barra, mm	0,73
Eficiência de conversão elétrica/óptica, %	56	56	58
Divergência de eixo rápido FWHM, graus	35
Divergência de eixo lento FWHM.grau	10
Dimensão, mm	70x14x10

(4) Pilha de canal macro STD-E27

Construção de embalagem de solda dura AuSn
Alta densidade de potência
Colimação de eixo rápido opcional
Passo pequeno, tamanho compacto
Proteção de vedação opcional
Multi-comprimento de onda em uma única matriz
Usado para bombeamento a laser

Comprimento de onda	760-1100nm
Potência de pico, W	4000	6000	10000
Modo de operação	QCW	QCW	QCW
Corrente de operação, A	200	280	450
Ciclo de trabalho até, %	8	5	0,4
Largura de pulso, nós	até 1000	600	200
Número de barras	20
Passo de barra a barra, mm	2.21
Eficiência de conversão elétrica/óptica, %	52	56	58
Divergência de eixo rápido FWHM, graus	35, FAC opcional < 4
Divergência de eixo lento FWHM.grau	10
Dimensão, mm	37,5 x 12 x 13,4

(5) Pilha completa de microcanais STD-HM7

Construção de embalagem de solda dura AuSn
Alta densidade de potência
Espectro estreito
Água filtrada, fluidos de refrigeração alternativos
Usado para bombeamento a laser e depilação

Comprimento de onda	760-1100nm
Potência de pico, W	700	2100	3500
Modo de operação	QCW	QCW	QCW
Corrente de operação, A	100	280	450
Ciclo de trabalho até, %	40	8	4
Largura de pulso, nós	até 1000	600	200
Número de barras	7
Passo de barra a barra, mm	2.0
Eficiência de conversão elétrica/óptica, %	60	56	58
Divergência de eixo rápido FWHM, graus	35
Divergência de eixo lento FWHM.grau	10
Dimensão, mm	30x13x4,95

2.2 Pilhas para Depilação

Número da peça	Estrutura	potência do laser	Comprimento de onda do laser
STD-HH05	Pilha de canal macro	300W/500W	760nm-1100nm
STD-HL07	Pilha de canal macro	300W-700W	760nm-1100nm
STD-HS12	Pilha de canal macro	600W-1200W	760nm-1100nm

(1) Pilha de canal macro STD-HH05

Construção de embalagem de solda dura AuSn
Adequado para operação com largura de pulso longa
Água filtrada, fluidos de refrigeração alternativos
proteção de vedação
Ciclo de trabalho alto
Usado para depilação e bombeamento a laser

Especificações Típicas

Comprimento de onda	760-1100nm
Potência de pico, W	300	500
Modo de operação	QCW	QCW
Corrente de operação, A	95	95
Ciclo de trabalho até, %	20	10
Largura de pulso, nós	200	100
Número de barras	3	5
Passo de barra a barra, mm	5	2.9
Eficiência de conversão elétrica/óptica, %	58	58
Divergência de eixo rápido FWHM, graus	35
Divergência de eixo lento FWHM.grau	10
Dimensão, mm	42x25,27x20

Condições de operação

	STD-HH05-808		STD-HH03-300-808
Potência de pico por barra, W	100	80	60	100
Corrente de operação, A	95	80	65	95
Largura de pulso, ms	máx.frequência, Hz
10	30	40	40	40
20	10	15	20	20
30	10	12	13	13
40	10	10	10	10
50	5	6	8	8
60	4	5	6	6
80	3	4	5	4
100	2	3	4	2
200	-	1	2	1
400	-	-	1	-

(2) Pilha de canal macro STD-HL07

Construção de embalagem de solda dura AuSn
Adequado para operação com largura de pulso longa
Água filtrada, fluidos de refrigeração alternativos
proteção de vedação
Ciclo de trabalho alto
Usado para depilação e bombeamento a laser

Especificações Típicas

Comprimento de onda	760-1100nm
Potência de pico, W	300	500	600	700
Modo de operação	QCW	QCW	QCW	QCW
Corrente de operação, A	50	50	95	95
Ciclo de trabalho até, %	40	40	10	10
Largura de pulso, nós	até 400	até 400	100	100
Número de barras	60	10	6	7
Passo de barra a barra, mm	2.2	2.2	3.4	2.9
Eficiência de conversão elétrica/óptica, %	58	58	58	58
Divergência de eixo rápido FWHM, graus	35
Divergência de eixo lento FWHM.grau	10
Dimensão, mm	39x40x36

Condições de operação

	STD-HL06-600-808 STD-HL07-700-808			STD-HL06-300-808 STD-HL10-500-808
Potência de pico por barra, W	100	80	60	50
Corrente de operação, A	95	80	65	50
Largura de pulso, ms	máx.frequência, Hz
10	30	40	40	440
20	10	15	20	20
30	10	12	13	13
40	10	10	10	10
50	5	6	8	8
60	4	5	6	6
80	3	4	5	5
100	2	3	4	4
200	-	1	2	2
400	-	-	1	1

(3) Pilha de canal macro STD-HS12

Construção de embalagem de solda dura AuSn
Alto ciclo de trabalho, alta densidade de energia
Água filtrada, fluidos de refrigeração alternativos
Passo pequeno, tamanho compacto
Conjunto de guia de onda óptico de banda de vedação opcional
Colimação de eixo rápido opcional
Usado para depilação e bombeamento a laser

Comprimento de onda	760-1100nm
Potência de pico, W	600	1200	7200	10000	16500
Modo de operação	QCW
Corrente de operação, A	50	95	550	450	450
Ciclo de trabalho até, %	25	15	5	1	0,4
Largura de pulso, nós	25	10	0,6	0,4	0,2
Número de barras	12	12	12	20	até 33
Passo de barra a barra, mm	1.2	1.2	1.2	0,73	0,4
Eficiência de conversão elétrica/óptica, %	58	até 60	56	56	56
Divergência de eixo rápido FWHM, graus	35, FAC opcional <4				35
Divergência de eixo lento FWHM.grau	10
Dimensão, mm	28,6 x 24 x 11,5 mm

STD-HS12-1200-808 energia de pulso típica (J/cm2):

Largura do pulso	Frequência (Hz)										Iop
Largura do pulso	1	2	3	4	5	6	7	8	9	10	Iop
10ms	13	13	12.7	12h75	13	12.7	13	13	12.9	12.9	95A
20ms	21	21	21.7	21.5	21.4	21.7	21	21.4	20	20.9	85A
30ms	31	31.5	32	32	-	-	-	-	-	-	60A
40ms	43	41	42	-	-	-	-	-	-	-	60A
50ms	53	51	-	-	-	-	-	-	-	-	-
60ms	61	59,5	-	-	-	-	-	-	-	-	-
70ms	70	-	-	-	-	-	-	-	-	-	-
80ms	50	-	-	-	-	-	-	-	-	-	-
90ms	54	-	-	-	-	-	-	-	-	-	-
100ms	60	-	-	-	-	-	-	-	-	-	-
