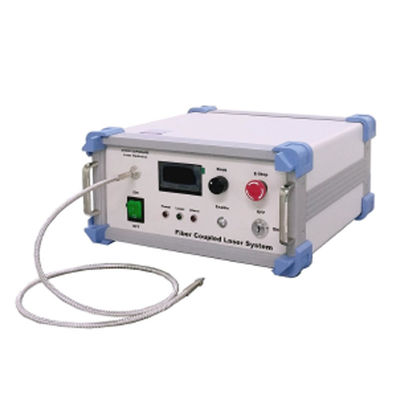

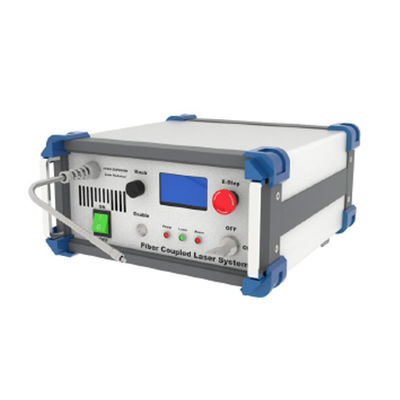

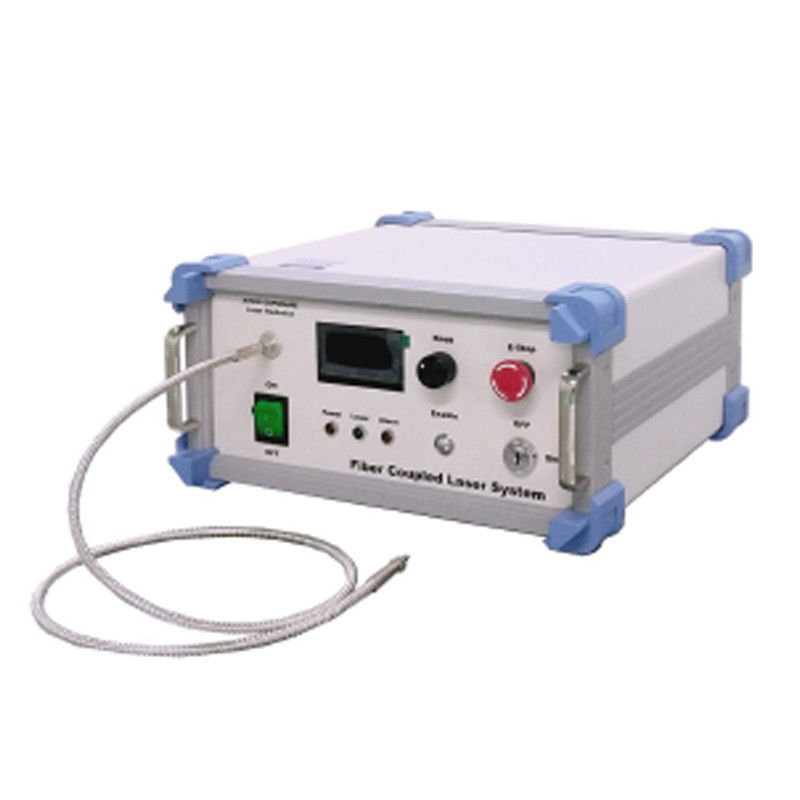

< Sistema de laser de diodo acoplado a fibra de alta potência de 50 W com eletrônica integrada

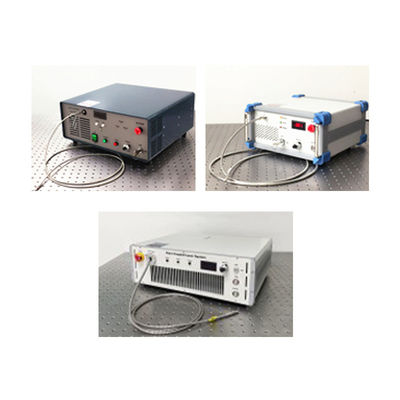

A série STC-FC (Fiber Coupled Laser System) integra diodo laser, cavidade do laser, fibra ótica acoplada, fonte de alimentação do laser, corrente LD e controle de temperatura do cristal em UMA caixa.A potência está disponível para 1mW-100W com diferentes dimensões.As características de design compacto e funções convenientes o tornam muito adequado para bombeamento, pesquisa científica, aplicações industriais e médicas.
(1) Sistema de laser de diodo acoplado a fibra de alta potência <50 W a 444-980 nm (STC-FC-W-xxxA)
A série STC-FC-W-xxxA (Fiber Coupling Laser System) possui diodo laser integrado, óptica de acoplamento de fibra, fonte de alimentação de laser, corrente LD e controle de temperatura em UMA caixa.Sua dimensão compacta e funções convenientes, como ajuste de potência, controle de temperatura, display LED, etc., o tornam muito adequado para bombeamento, pesquisa científica, aplicações industriais e médicas.
| Modelo |
STC-FC-W-xxxA |
| Comprimentos de onda disponíveis (nm) |
444 |
793 |
808 |
810 |
878,6 |
880/885 |
915 |
938 |
940 |
976 |
980 |
| Tolerância de Comprimentos de Onda (nm) |
±3 |
±3 |
±3 |
±10 |
±0,5 |
±3 |
±5 |
±3 |
±10 |
±3 |
±3/±10 |
| Potência Disponível (W) |
10, 25 |
40 |
10, 20 |
30, 40 |
10, 20, 30, 40 |
20, 40 |
30 |
25, 30 |
| Luz piloto vermelha |
Disponível a pedido |
| Diâmetro do Núcleo de Fibra (µm) |
100, 200, 400 |
| Fibra NA |
0,15/ 0,22 |
| Conector de Fibra |
SMA905 |
| Comprimento da fibra (m) |
2 |
| Potência de saída |
0-100%, ajustável por botão |
| Modo operacional |
CW, TTL ou Analógico a pedido |
| Visor de LED |
corrente de diodo |
| Vida útil esperada (horas) |
10000 |
| Potência de entrada |
90-264VCA, 50 a 60 Hz |
| Temperatura operacional (℃) |
10~40 |
| Modo de resfriamento |
Pelo ar |
| Modulação TTL/ Analógica |
Até 30KHz opcional |
| Dimensão (mm) |
292x326x156 (200x100x160 tamanho pequeno) |
(2) Sistema de laser de diodo acoplado a fibra de alta potência <50 W a 1064-1908 nm (STC-FC-W-xxxB)
A série STC-FC-W-xxxB (Fiber Coupling Laser System) possui diodo laser integrado, óptica de acoplamento de fibra, fonte de alimentação de laser, corrente LD e controle de temperatura em UMA caixa.Sua dimensão compacta e funções convenientes, como ajuste de potência, controle de temperatura, display LED, etc., o tornam muito adequado para bombeamento, pesquisa científica, aplicações industriais e médicas.
| Modelo |
STC-FC-W-xxxB |
| Comprimentos de onda disponíveis (nm) |
1060 |
1208 |
1275 |
1320 |
1380 |
1470 |
1532 |
1550 |
1600 |
1710 |
1870 |
1908 |
| Tolerância Central de Comprimentos de Onda (nm) |
±20 |
±20 |
±20 |
±20 |
±20 |
±20 |
±3/±20 |
±20 |
±20 |
±20 |
±20 |
±3/±10 |
| Potência Disponível (W) |
30 |
12 |
15 |
15 |
15 |
10, 15 |
10, 15 |
10, 15 |
10, 15 |
6 |
6 |
6 |
| Luz piloto vermelha (P) |
Disponível a pedido |
| Diâmetro do Núcleo de Fibra (µm) |
400 |
| Fibra NA |
0,22 |
| Conector de Fibra |
SMA905 |
| Comprimento da fibra (m) |
2 |
| Potência de saída |
0-100%, ajustável por botão |
| Modo operacional |
CW |
| Modulação TTL/ Analógica |
Até 30KHz opcional |
Até 1KHz para ambos os modos CW e modulado
Até 30KHz apenas para modo modulado |
| Visor de LED |
corrente de diodo |
| Faixa de controle de temperatura LD (℃) |
15~30, ajustável por botão |
| Vida útil esperada (horas) |
10000 |
| Potência de entrada |
90-264VCA, 50 a 60 Hz |
| Consumo de energia (KVA) |
<0,5 |
Temperatura de operação
(℃) |
10~40 |
| Dimensão (mm) |
406x370x186 |
| Peso (kg) |
<15 |
| Modo de resfriamento |
pelo ar |
(3) Sistema de laser de diodo acoplado a fibra super alta potência de 50-300 W (STC-FC-W-xxxH)
A série STC-FC-WH (Fiber Coupling Laser System) possui diodo laser integrado, óptica de acoplamento de fibra, fonte de alimentação de laser, corrente LD e controle de temperatura em UMA caixa.Sua dimensão compacta e funções convenientes, como ajuste de potência, controle de temperatura, display LED, etc., o tornam muito adequado para bombeamento, pesquisa científica, aplicações industriais e médicas.Exibição de corrente de diodo, exibição de temperatura, botão ajustável, temperatura controlável, proteção de temperatura e corrente.
| Parâmetro |
STC-FC-W-792H |
STC-FC-W-808H |
STC-FC-W-880H |
STC-FC-W-915H |
STC-FC-W-940H |
STC-FC-W-980H |
| Comprimentos de onda disponíveis (nm) |
792 |
808 |
880 |
915 |
940 |
980/976 |
| Tolerância Central de Comprimentos de Onda (nm) |
±3 |
±3/±10 |
±3 |
±5 |
±3 |
±3/±10 |
| Potência Disponível (W) |
50-100 |
50-100
110-300 |
50-100 |
50-100
110-300 |
50-100 |
50-100
110-300 |
| Luz piloto vermelha |
Disponível a pedido |
| Diâmetro do Núcleo de Fibra (µm) |
400 |
400/200 |
| Fibra NA |
0,22 |
| Conector de fibra (não destacável) |
SMA905 |
| Comprimento da fibra (m) |
2 |
| Potência de saída |
0-100%, ajustável por botão |
| Modo operacional |
CW/ Pulso |
| Visor de LED |
corrente de diodo |
| Estabilidade de temperatura (℃) |
±0,1 |
| Vida útil esperada (horas) |
10000 |
| Potência de entrada |
200-240VAC |
| Consumo de energia (KVA) |
<0,5 |
| Temperatura operacional (℃) |
10~40 |
| Dimensão (mm) |
406×370×186 |
| Peso (kg) |
<15 |
| Modo de resfriamento |
Pelo ar |
| Modulação TTL/ Analógica |
Até 30KHz opcional |
| tempo de garantia |
1 ano |
