Lasers de microchip, incluindo lasers de subnanossegundos, seguros para os olhos, Er:glass, Q-switched ativamente

Fornecemos uma ampla variedade de lasers pulsados, incluindo lasers Er:glass seguros para os olhos, lasers de microchip, lasers Q-switched ativamente, etc. Esses lasers estão disponíveis em vários comprimentos de onda em 1535nm, 1319nm, 1064nm, 1030nm, 946nm, 660nm, 532nm , 515 nm, 473 nm, 355 nm, 343 nm, 266 nm, 257 nm, 237 nm, 213 nm.

Numeração das peças:

Série – Comprimento de onda – Energia de pulso – Taxa de repetição de pulso – Outros

Por exemplo: STXL-A-1064nm-120uJ-2,5kHz, é um laser de microchip da série STXL-A com comprimento de onda de 1064nm, energia de 120uJ e taxa de repetição de pulso de 2,5kHz.

1. Lasers de microchip de subnanossegundos da série STXL

Os lasers de microchip da série STXL são lasers de subnanossegundos bombeados por diodo passivamente Q-switched, apresentando largura de pulso estreita, alta potência de pico, alta taxa de repetição e vários comprimentos de onda.Fornecemos esses lasers de microchip em comprimentos de onda de saída de 1535nm, 1319nm, 1064nm, 1030nm, 946nm, 660nm, 532nm, 515nm, 473nm, 355nm, 343nm, 266nm, 257nm, 237nm e 213nm, com taxas de repetição até 100kHz e largura de pulso de 300ps a 5ns.Esses lasers de estado sólido bombeados por diodo, compactos e fáceis de integrar, suportam disparo interno e externo, são ideais para alcance seguro para os olhos, monitoramento atmosférico, imagens subaquáticas, metrologia óptica, biomedicina, microusinagem, etc.

1.1 Lasers de microchip de 1,5 ns da série STXL-A

Os lasers de microchip da série STXL-A são lasers de estado sólido bombeados por diodo Q-comutado passivamente.O design integrado do módulo bombeado por diodo e do cristal laser traz comodidade à instalação e integração devido ao tamanho compacto.Esta série de lasers oferece placas de acionamento miniaturizadas especialmente para aplicação de radar meteorológico, apresentando tamanho pequeno, baixo consumo de energia e pode ser usada em grandes altitudes, grandes diferenças de temperatura e outros ambientes adversos.Soluções personalizadas de laser de comprimento de onda duplo estão disponíveis para a série STXL-A, como 1064nm e 532nm, 1064nm e 355nm ou outros.

Formulários:

• LIDAR
• Alcance do laser
• Monitoramento atmosférico

Características principais:

• Largura de pulso até 1,5ns
• Energia de pulso único até 200μJ
• Taxa de repetição de até 2,5kHz
• Modo espacial TEM00
• Pacote selado, alta confiabilidade

Parâmetros ópticos
Comprimento de onda (nm)		1064			532
Taxa de repetição (kHz)		1*	2,5	2,5*	1*		2,5	2,5*
Potência média (mW)		200	300	500	100		150	250
Energia de pulso (μJ)		200	120	200	100		60	100
Largura de pulso (ps)		2000			1500
Estabilidade de potência (8h)		±3%
Perfil de feixe		TEM00
Divergência total do feixe (tip., mrad)	Horizontais @1/e²	≤3				≤2,5
	Verticais @1/e²	≤3				≤2,5
Razão de polarização		>100:1
Parâmetros do sistema
Tensão de alimentação		100-240 VCA, 50/60 Hz
Interface de controle		RS232,USB
Consumo de energia (W)		≤20	≤20	≤25	≤20		≤25	≤25
Dimensões de potência (L×A×C, mm)		90×32,6×120
Dimensões da cabeça do laser (L×A×C, mm)		45×30×120
Temperatura de operação (℃)		15-35
Temperatura de armazenamento (℃)		0-60

1.2 Lasers de microchip série STXL-B 500ps

Os lasers de microchip da série STXL-B apresentam largura de pulso estreita, fornecendo energia de pulso único bastante alta.Esses lasers são lasers de estado sólido bombeados por diodo passivamente Q-switched, sem pulso de cauda, ​​​​excelente qualidade de feixe e alta confiabilidade.O design integrado do módulo bombeado por diodo e do cristal laser traz comodidade à instalação e integração devido ao tamanho compacto.A série STXL-B fornece vários comprimentos de onda, incluindo 1064 nm, 532 nm, 355 nm, 266 nm e 213 nm, e suporta disparo interno e externo.O módulo hermético interno do cabeçote do laser está disponível aos clientes para desenvolvimento sob medida.

Formulários:

• Laser de sementes
• MicrousinagemBiomedicina
• Espectroscopia de decomposição induzida por laser (LIBS)
• Espectroscopia de plasma induzida por laser (LIPS)
• Detecção de ultrassom baseada em laser
• Óptica não linear
• Espectroscopia de massa por ionização a laser (LIMS)
• Fluorescência induzida por laser (LIF)

Características principais:

• Energia de pulso único até 150μJ
• Modo espacial TEM00
• Pacote selado, alta confiabilidade
• Polarização estável

Parâmetros ópticos
Comprimento de onda (nm)		1064	532	355	266	213
Taxa de repetição (kHz)		1	1	1*	1*	1*
Potência média (mW)		150	75	30	12	4
Energia de pulso (μJ)		150	75	30	12	4
Largura de pulso (ps)		600	550	500	500	500
Estabilidade de potência (8h)		±3%
Perfil de feixe		TEM00
Divergência total do feixe (tipo., senhor)	Horizontais @1/e²	7	6	5	4	4
	Verticais @1/e²	7	6	5	4	4
Razão de polarização		>100:1
Parâmetros do sistema
Tensão de alimentação		100-240 VCA, 50/60 Hz
Interface de controle		RS232,USB
Consumo de energia (W)		≤25
Dimensões de potência (L×A×C, mm)		168×88×140
Dimensões da cabeça do laser (L×A×C, mm)		45×30×120
Temperatura de operação (℃)		15-35
Temperatura de armazenamento (℃)		0-60

1.3 Lasers de microchip série STXL-C 750ps

Os lasers de microchip da série STXL-C são lasers de estado sólido passivos de semicondutor bombeado (bombeado por diodo) Q-switch (passivamente Q-switched) compactos, econômicos e confiáveis, desenvolvidos independentemente por nós, com energia de saída estável, altas potências de pico e excelente qualidade de feixe.A cavidade monolítica do laser está permanentemente alinhada e, portanto, extremamente estável.O sistema suporta gatilho interno e gatilho externo.Esta série de produtos inclui 5 comprimentos de onda de 1064 nm, 532 nm, 355 nm, 266 nm e 213 nm.A duração do pulso (largura do pulso) pode cair para 600ps (0,6ns).Vários modelos operam com taxas de repetição de até 10kHz e a potência média varia de 3mW a 350mW.O design confiável e robusto do microchip é perfeito para aplicações industriais OEM avançadas.

Formulários:

• Laser de sementes
• Microusinagem
• Fonte de bomba para osciladores paramétricos ópticos
• Espectroscopia de decomposição induzida por laser (LIBS)
• Detecção de ultrassom baseada em laser
• Espectroscopia de massa por ionização a laser (LIMS)
• Alcance do laser
• Fluorescência induzida por laser (LIF)
• Imagem ultrassônica a laser

Características principais:

• Energia de pulso único até 120μJ
• Taxa de repetição de até 10kHz
• Modo espacial TEM00
• Polarização estável

Parâmetros ópticos
Comprimento de onda (nm)		1064			532			355			266			213
Taxa de repetição (kHz)		1	5	10	1	5	10	1*	5*	10*	1*	5*	10*	1*	5*	10*
Potência média (mW)		120	350	300	60	175	150	15	50	60	8	35	30	3	10	10
Energia de pulso (μJ)		120	70	30	60	35	15	15	10	6	8	7	3	3	2	1
Largura de pulso (ps)		750			650			600			600			600
Estabilidade de potência (8h)		±3%
Perfil de feixe		TEM00
Divergência total do feixe (tip., mrad)	Horizontais @1/e²	8	12		7	10		5	8		5	8		4	6
	Verticais @1/e²	8	12		7	10		5	8		5	8		4	6
Razão de polarização		>100:1
Parâmetros do sistema
Tensão de alimentação		100-240 VCA, 50/60 Hz
Interface de controle		RS232,USB
Consumo de energia (W)		≤ 25	≤ 20	≤ 30	≤ 25	≤ 30	≤ 35	≤ 25	≤ 25	≤ 30	≤ 25	≤ 30	≤ 30	≤ 25	≤ 30	≤ 30
Dimensões de potência (L×A×C, mm)		168×88×140
Dimensões da cabeça do laser (L×A×C, mm)		45×30×120
Temperatura de operação (℃)		15-35
Temperatura de armazenamento (℃)		0-60

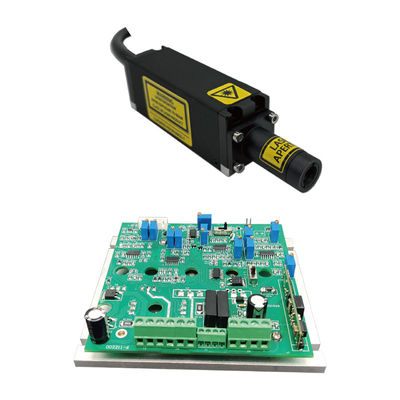

1.4 Lasers de microchip OEM com baixa taxa de repetição da série STXL-D 300ps-2ns

Os lasers de microchip da série STXL-D são lasers de estado sólido bombeados por diodo Q-comutado passivamente.Esses lasers são equipados com circuitos de acionamento OEM compactos, apresentando tamanho pequeno, fácil integração, excelente qualidade de feixe, energia de pulso estável, largura de pulso dupla, etc.Lasers personalizados com energia superior de 1-2mJ estão disponíveis mediante solicitação.

Características principais:

• Largura de pulso até 300ps
• Energia de pulso de até 600μJ
• Estabilidade de direção de alta polarização
• Modo espacial TEM 0 0
• Estrutura compacta e alta confiabilidade
• Saída de largura de pulso dupla opcional
• Indicação de luz vermelha opcional

Aplicativo:

• Cosmetologia médica
• Telêmetro a laser
• Ablação a laser

Parâmetros ópticos
Comprimento de onda (nm)		1064
Taxa de repetição (kHz)		0,01
Potência média (mW)		6	5	5/5
Energia de pulso (μJ)		600	500	500/500
Largura de pulso (ps)		500	300	300/2000
Estabilidade de potência (8h)		±3%
Perfil de feixe		TEM00
Divergência total do feixe (tipo., senhor)	Horizontais @1/e²	6	7	6-7
	Verticais @1/e²	6	7	6-7
Razão de polarização		Polarização P >100:1			300ps:P Polarização >100:1   Polarização 2ns:S >100:1
Parâmetros do sistema
Tensão de alimentação		12V 5A
Interface de controle		SMA
Consumo de energia (W)		≤10
Dimensões de potência (L×A×C, mm)		68×35×120
Dimensões da cabeça do laser (L×A×C, mm)		45×30×120			80x36x124
Temperatura de operação (℃)		15-35
Temperatura de armazenamento (℃)		0-60

Ficha de dados :Lasers de microchip OEM de baixa taxa de repetição da série STXL-D 300ps-2ns

1.5 Lasers de Microchip Série STXL-D 300ps

Os lasers de microchip da série STXL-D são lasers de estado sólido bombeados por diodo Q-switch passivamente, apresentando energia de pulso único estável, excelente qualidade de feixe e sem pulso de cauda.O design integrado do módulo bombeado por diodo e do cristal laser traz comodidade à instalação e integração devido ao tamanho compacto.Esta série oferece vários comprimentos de onda, incluindo 1064 nm, 532 nm, 355 nm e 266 nm, e suporta disparo interno e externo.O módulo hermético interno do cabeçote do laser está disponível aos clientes para desenvolvimento sob medida.A série STXL-D também está disponível com drivers laser iniciais OEM.

Formulários:

• Laser de sementes
• Microusinagem
• Espectroscopia de decomposição induzida por laser (LIBS)
• Espectroscopia de massa por ionização a laser (LIMS)
• Fluorescência induzida por laser (LIF)
• Óptica não linear

Características principais:

• Largura de pulso até 300ps
• Energia de pulso único até 50μJ
• Taxa de repetição de até 10kHz
• Modo espacial TEM00
• Polarização estável

Parâmetros ópticos
Comprimento de onda (nm)		1064			532			355			266
Taxa de repetição (kHz)		1	5	10	1	5	10	1*	5*	10*	1*	5*	10*
Potência média (mW)		50	50	80	20	25	30	10	15	20	5	10	10
Energia de pulso (μJ)		50	10	8	20	5	3	10	3	2	5	2	1
Largura de pulso (ps)		350			300			300			300
Estabilidade de potência (8h)		±3%
Perfil de feixe		TEM00
Tipo de divergência total do feixe, mrad)	Horizontais @1/e²	12	16		10	14		8	12		8	12
	Verticais @1/e²	12	16		10	14		8	12		8	12
Razão de polarização		>100:1
Parâmetros do sistema
Tensão de alimentação		100-240 VCA, 50/60 Hz
Interface de controle		RS232,USB
Consumo de energia (W)		≤25
Dimensões de potência (L×A×C, mm)		168×88×140
Dimensões do laser (L×A×C, mm)		45×30×120
Temperatura de operação (℃)		15-35
Temperatura de armazenamento (℃)		0-60

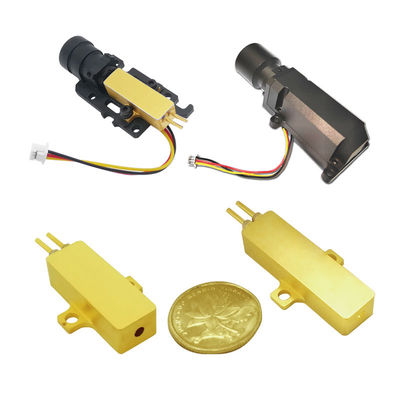

1.6 Lasers de estado sólido bombeados por diodo da série STXL-E1

Os lasers da série STXL-E1 são lasers de estado sólido bombeados por diodo Q-switch passivamente com alta potência e alta taxa de repetição, especialmente projetados para aplicações de microusinagem.Com design de circuito de acionamento miniaturizado, esses lasers de baixo consumo de energia são compactos e fáceis de integrar.O pacote padrão vem com um expansor de feixe de 10x, fornecendo um feixe colimado de 6 mm de diâmetro em comprimento de onda de 1064 nm.Especificações personalizadas estão disponíveis mediante solicitação.

Formulários:

• Marcação a laser
• Gravação a laser
• Ablação a laser

Características principais:

• Taxa de repetição de até 20kHz
• Design compacto
• Pacote selado, alta confiabilidade

Parâmetros ópticos
Comprimento de onda (nm)	1064
Taxa de repetição (kHz)	10	20	10
Potência média (mW)	300	400	800
Energia de pulso (μJ)	30	20	80
Largura de pulso (ns)	0,9	1.2	2
Estabilidade de potência (8h)	±3%
Perfil de feixe	TEM00
Diâmetro do feixe colimado (mm)	≈6
Divergência do feixe, ângulo total (tip., @1/e², mrad)	≤1
Razão de polarização	>100:1
Parâmetros do sistema
Tensão de alimentação	12V, >180W
Gatilho externo	fechado, 5V TTL, drive alto para permitir
Dimensões da cabeça do laser (L×A×C, mm)	28×25×88
Temperatura de operação (℃, requer resfriamento de ar)	15-35
Temperatura de armazenamento (℃)	-40~60

1.7 Lasers de estado sólido bombeados por diodo da série STXL-E3

Os lasers da série STXL-E3 são lasers de estado sólido bombeados por diodo Q-comutado passivamente.Em comparação com os lasers de microchip tradicionais, esta série utiliza um design de cavidade dividida, proporcionando alta potência, alta taxa de repetição e grande energia.Com design de circuito de acionamento miniaturizado, esses lasers de baixo consumo de energia são compactos e fáceis de integrar.O pacote padrão vem com um expansor de feixe de 15x em comprimento de onda de 1064 nm ou 532 nm.Especificações personalizadas estão disponíveis mediante solicitação.

Formulários:

• Marcação a laser
• Gravação a laser
• Ablação a laser
• Gravação a laser

Características principais:

• Taxa de repetição de até 20kHz
• Design compacto
• Pacote selado, alta confiabilidade

Parâmetros ópticos
Comprimento de onda (nm)	1064	1064	532
Taxa de repetição (kHz)	10	20	2
Potência média (mW)	2000	2500	600
Energia de pulso (μJ)	200	125	300
Largura de pulso (ns)	8	14	3
Estabilidade de potência (8h)	±3%
Perfil de feixe	TEM00
Diâmetro do feixe colimado (mm)	≈9
Divergência do feixe, ângulo total (tip., @1/e², mrad)	≤1
Razão de polarização	>100:1
Parâmetros do sistema
Tensão de alimentação	12V,, >180W
Gatilho externo	Gated, 5V TTL, drive alto para ativar o laser
Dimensões da cabeça do laser (L×A×C, mm)	60×39×158
Temperatura de operação (℃, requer resfriamento de ar)	15-35
Temperatura de armazenamento (℃)	-40~60

1.8 Lasers de Microchip Série STXL-I 2.5ns

Os lasers de microchip da série STXL-I são lasers de estado sólido passivos de semicondutor bombeado (bombeado por diodo) Q-switch (passivamente Q-switched) compactos, econômicos e confiáveis, desenvolvidos independentemente por nós, com energia de saída estável, altas potências de pico e excelente qualidade de feixe.A cavidade monolítica do laser está permanentemente alinhada e, portanto, extremamente estável.O sistema suporta gatilho interno e gatilho externo.Esta série de produtos inclui três comprimentos de onda de 946nm, 473nm e 237nm.A duração do pulso (largura do pulso) pode cair para 2.000ps (2ns).Vários modelos operam com taxas de repetição de até 5kHz e a potência média varia de 2mW a 75mW.O design confiável e robusto do microchip é perfeito para aplicações industriais OEM avançadas.

Formulários:

• Fluorescência induzida por laser (LIF)
• Detecção de ultrassom baseada em laser
• Alcance do laser
• Espectroscopia Raman

Características principais:

• Design compacto, excelente estabilidade
• Polarização estável
• Taxa de repetição de até 5kHz
• Modo espacial TEM00

Parâmetros ópticos
Comprimento de onda (nm)		946		473		237
Taxa de repetição (kHz)		1	5	1	5	2*
Potência média (mW)		20	75	5	20	2
Energia de pulso (μJ)		20	15	5	4	1
Largura de pulso (ps)		2500		2000		1500
Estabilidade de potência (8h)		±3%
Perfil de feixe		TEM00
Divergência total do feixe (tip., mrad)	Horizontais @1/e²	9	10	7	8	6
	Verticais @1/e²	9	10	7	8	6
Razão de polarização		>100:1
Parâmetros do sistema
Tensão de alimentação		100-240 VCA, 50/60 Hz
Interface de controle		RS232,USB
Consumo de energia (W)		≤15	≤30	≤15	≤30	≤25
Dimensões de potência (L×A×C, mm)		168×88×140
Dimensões da cabeça do laser (L×A×C, mm)		45×30×120
Temperatura de operação (℃)		15-35
Temperatura de armazenamento (℃)		0-60

1.9 Lasers de microchip 1ns da série STXL-J

Formulários:

• Microusinagem de materiais
• Análise de espectro
• LIDAR
• Fonte da bomba
• Biomedicina

Características principais:

• Largura de pulso até 1ns
• Energia de pulso único até 100μJ
• Taxa de repetição de até 2kHz
• Modo espacial TEM00

Parâmetros ópticos
Comprimento de onda (nm)		1030		515		343			257
Taxa de repetição (kHz)		1	2	1	2	0,2*	1*	2*	1*	2*
Potência média (mW)		100	160	40	60	6	20	30	8	10
Energia de pulso (μJ)		100	80	40	30	30	20	15	8	5
Largura de pulso (ps)		1000		900		800			800
Estabilidade de potência (8h)		±3%
Perfil de feixe		TEM00
Divergência total do feixe (tip., mrad)	Horizontais @1/e²	6	8	4	5	3	3	4	2	3
	Verticais @1/e²	6	8	4	5	3	3	4	2	3
Razão de polarização		>100:1
Parâmetros do sistema
Tensão de alimentação		100-240 VCA, 50/60 Hz
Interface de controle		RS232,USB
Consumo de energia (W)		≤15	≤25	≤15	≤25	≤15	≤15	≤25	≤15	≤25
Dimensões de potência (L×A×C, mm)		168×88×140
Dimensões da cabeça do laser (L×A×C, mm)		45×30×120
Temperatura de operação (℃)		15-35
Temperatura de armazenamento (℃)		0-60

1.10 Lasers de microchip 2,5ns da série STXL-L

Os lasers de microchip da série STXL-L são lasers de estado sólido passivos de semicondutor bombeado (bombeado por diodo) Q-switch (passivamente Q-switched) compactos, econômicos e confiáveis, desenvolvidos independentemente por nós, com energia de saída estável, altas potências de pico e excelente qualidade de feixe.A cavidade monolítica do laser está permanentemente alinhada e, portanto, extremamente estável.O sistema suporta gatilho interno e gatilho externo.Esta série de produtos inclui dois comprimentos de onda de 1319nm e 660nm.A duração do pulso (largura do pulso) pode cair para 2500ps (2,5ns).Vários modelos operam com taxas de repetição de até 2kHz e a potência média varia de 10mW a 80mW.O design confiável e robusto do microchip é perfeito para aplicações industriais OEM avançadas.

Formulários:

• Terapia fotodinâmica
• Monitoramento ambiental
• Sensoriamento remoto a laser
• LIDAR
• Espectroscopia
• Exibição a laser

Características principais:

• Largura de pulso até 2,5ns
• Energia de pulso único até 50μJ
• Taxa de repetição de até 2kHz
• Modo espacial TEM00
• Pacote selado, alta confiabilidade

Parâmetros ópticos
Comprimento de onda (nm)		1319		660
Taxa de repetição (kHz)		0,1*	1*	0,1*	1*
Potência média (mW)		8	50	1	6
Energia de pulso (μJ)		80	50	10	6
Largura de pulso (ps)		2500		2000
Estabilidade de potência (8h)		±3%
Perfil de feixe		TEM00
Divergência total do feixe (tip., mrad)	Horizontais @1/e²	10		6
	Verticais @1/e²	10		6
Razão de polarização		>100:1
Parâmetros do sistema
Tensão de alimentação		100-240 VCA, 50/60 Hz
Interface de controle		RS232,USB
Consumo de energia (W)		≤20	≤45	≤20	≤45
Dimensões de potência (L×A×C, mm)		168×88×140
Dimensões da cabeça do laser (L×A×C, mm)		45×30×120
Temperatura de operação (℃)		15-35
Temperatura de armazenamento (℃)		0-60

1.11 Lasers de microchip com trança de fibra ajustável de energia da série STXL-O

Os lasers de microchip pigtailed de fibra de subnanossegundos da série STXL-O são compostos de módulos de controle eletrônico integrados para ajuste de energia, módulo fotodetector e placa de acionamento de laser, com fibra de 200um 0,22NA.Este laser supercompacto é plug and play, tornando-o uma fonte ideal para uma variedade de aplicações.

Formulários:

• Gravação a laser
• Quebra induzida por laser
• Espectroscopia (LIBS)
• Fotoluminescência a laser
• Marcação a laser
• Microdissecção de captura a laser
• Fluorescência induzida por laser (LIF)
• Espectroscopia de massa a laser
• Microscopia ultravioleta
• Espectroscopia Raman
• LIDAR
• Gravação e processamento de filmes finos
• Inspeção de semicondutores
• Imagem fotoacústica
• Vela de ignição a laser
• Sensoriamento remoto a laser

Características principais:

• Largura de pulso <1ns
• Taxa de repetição variável de 1-200Hz
• Energia ajustável por controle de PC
• Sinal de saída do fotodiodo com jitter de tempo <00ps
• Pacote selado, alta confiabilidade
• Plug and play, inclui software de controle de PC

Parâmetros ópticos
Comprimento de onda (nm)	1064	532	355	266
Taxa de repetição (Hz)	1-200
Máx.energia @ Saída acoplada à fibra (μJ)	50	25	25	10
Largura de pulso (ns)	≤1
Estabilidade energética (RMS)	≤3%
Ajustando a precisão da energia de saída	≤2%
Polarização	≥100:1
Fibra	200μm/0,22NA
Parâmetros do sistema
Tensão de alimentação	24V CC
Entrada de modulação	TTL 0-5V, entrada SMB
Interface de controle	RS-232
Consumo de energia de pico (W)	<20
Consumo médio de energia (W)	<10
Dimensões do laser (L×A×C, mm)	82x79x250
Temperatura de operação (℃)	10-40
Temperatura de armazenamento (℃)	-10-60

1.12 Lasers de microchip de espaço livre com energia ajustável da série STXL-O

Os lasers de microchip de subnanossegundos ajustáveis ​​em energia da série STXL-O com saída de espaço livre são compostos de módulos de controle eletrônico integrados para ajuste de energia, módulo fotodetector e placa de acionamento do laser.Este laser apresenta design compacto, plug and play e saída de espaço livre com divergência de feixe inferior a 2mrad.

Formulários:

• Gravação a laser
• Quebra induzida por laser
• Espectroscopia (LIBS)
• Fotoluminescência a laser
• Marcação a laser
• Microdissecção de captura a laser
• Fluorescência induzida por laser (LIF)
• Espectroscopia de massa a laser
• Microscopia ultravioleta
• Espectroscopia Raman
• LIDAR
• Gravação e processamento de filmes finos
• Inspeção de semicondutores
• Imagem fotoacústica
• Vela de ignição a laser
• Sensoriamento remoto a laser

Características principais:

• Largura de pulso <1ns
• Taxa de repetição variável de 1-200Hz
• Energia ajustável por controle de PC
• Sinal de saída do fotodiodo com jitter de tempo <100ps
• Pacote selado, alta confiabilidade
• Plug and play, inclui software de controle de PC

Parâmetros ópticos
Comprimento de onda (nm)		1064	532	355	266
Taxa de repetição (Hz)		1-200
Máx.energia @ saída de espaço livre (μJ)		60	30	25	15
Largura de pulso (ns)		≤1
Estabilidade energética (RMS)		≤3%
Ajustando a precisão da energia de saída		≤2%
Perfil de viga (saída de espaço livre)		TEM00
Divergência de ângulo total Tipo.(muito)	Horizontais @1/e²	≤2
	Verticais @1/e²	≤2
Polarização		≥100:1
Parâmetros do sistema
Tensão de alimentação		24V CC
Entrada de modulação		TTL 0-5V, entrada SMB
Interface de controle		RS-232
Consumo de energia de pico (W)		<20
Consumo médio de energia (W)		<10
Dimensões do laser (L×A×C, mm)		82x79x190
Temperatura de operação (℃)		10-40
Temperatura de armazenamento (℃)		0-60

1.13 Lasers de microchip da série STXL-M

Os lasers de microchip da série STXL-M são lasers de estado sólido bombeados por diodo Q-switch passivamente, apresentando alta energia, bom valor e baixo consumo de energia.O design integrado do módulo bombeado por diodo e do cristal laser resulta em compacidade.E o resfriamento a água não é necessário para este laser.A série também está disponível com placas de acionamento miniaturizadas para controle OEM ou sinal PD para aplicações que incluem LIBS e ablação a laser, que são fáceis de instalar e integrar e são adequadas para dispositivos portáteis.

Formulários:

• Ablação a laser
• Quebra induzida por laser
• Espectroscopia (LIBS)

Características principais:

• Largura de pulso <7ns
• Energia de pulso de até 20mJ
• PD integrado, placa de acionamento para PD disponível
• Tamanho compacto, sem necessidade de arrulhar água
• Adequado para dispositivos portáteis
• Custo-beneficio

Parâmetros ópticos
Comprimento de onda (nm)		1064
Taxa de repetição (Hz)		10
Energia de pulso (mJ)		>10
Largura de pulso (ns)		<10
Estabilidade de potência (RMS)		<1,5%
Largura de pulso da bomba (μs)		≤250
Divergência de ângulo total Tipo.(muito)	Horizontais @1/e²	3
	Verticais @1/e²	3
Método de resfriamento		Resfriamento de ar
Dimensões do laser (L×A×C, mm)		17×16,1×58,5 (personalizável)
Temperatura de operação (℃)		15-35
Temperatura de armazenamento (℃)		0-60
Parâmetros do driver
Tensão de alimentação		24 V CC
Interface de controle		J30J-15T
Consumo de energia (W)		15W (MÁX.)
*Dimensões da placa de acionamento (L×A×C, mm)		90×35×120
Modo de disparo		Acionar entrada/saída
Parâmetros do driver PD
Tensão de alimentação		5 VCC
Saída de gatilho		Conector SMA
Nível de saída		3V@50Ω
Dimensões da placa de acionamento (L×A×C, mm)		39×10×86 (personalizável)

2. Série STXL Er:lasers de vidro

O laser seguro para os olhos de 1535nm é um laser de microchip bombeado por diodo ultracompacto baseado em Er:glass.Utilizando tecnologia de empacotamento de diodo laser, a energia de saída deste laser é de até 1000uJ, tornando possível detectar alvos em um raio de 500m-20km, e amplamente utilizado em telêmetros compactos e seguros para os olhos.

2,1 módulos de vidro do laser do érbio de STXL 1535nm com expansor do feixe

O módulo de laser de vidro de érbio 1535nm com expansor de feixe é um módulo de laser integrado composto de laser de microchip de vidro de érbio, expansor de feixe e fotodetector (PIN) desenvolvido independentemente por nós, que é usado profissionalmente em alcance de laser, sensoriamento remoto a laser, lidar e outras aplicações.A série STXL-1535-25X de módulos de laser é especificada para fornecer 100-300μJ a 1535nm com ângulo de divergência de 0,5mard e fornecer sinal de saída PD, que possui as características de tamanho pequeno, alta confiabilidade e operação em ampla temperatura.

Formulários:

• Alcance do laser
• Sensoriamento remoto a laser
• lidar

Características principais:

• 1535nm, seguro para os olhos
• DP integrado
• Ângulo de divergência de 0,5 mrad
• Estrutura compacta
• Alta estabilidade

Parâmetros ópticos
Comprimento de onda (nm)	1535
Taxa de repetição (Hz)	10
Energia de pulso (mJ)	100	200	300
Largura de pulso (ns)	5
Duração do pulso da bomba (ms)	≤2	≤2	≤2,5
Diâmetro do feixe (mm)	7,5	8	8,5
Divergência total do feixe Tipo.(muito)	0,55	0,5	0,45
Ampliação	25X
Parâmetros do sistema
Corrente operacional (A)	8	10	12
Tensão operacional (V)	1,8
Vibração	5Hz, 2,5g
Choque	Axial 100g, 1ms
Temperatura operacional (℃)	-40~65
Temperatura de armazenamento (℃)	-55~80
Umidade relativa de armazenamento	≤85%
Vida útil operacional (H)	≥5000

2.2 Módulos de laser de vidro de érbio de alta potência STXL 1535nm com expansor de feixe

O módulo de laser de vidro de érbio de 1535nm de alta potência de pico com expansor de feixe é um módulo de laser integrado composto de laser de microchip de vidro de érbio de alta energia, expansor de feixe e fotodetector (PIN) desenvolvido independentemente por nós, que é usado profissionalmente em alcance a laser, sensoriamento remoto a laser, lidar e outras aplicações.A série STXL-1535-30X de módulos de laser é especificada para fornecer alta potência de pico de 500μJ-1mJ a 1535nm com ângulo de divergência inferior a 0,3mard e fornecer sinal de saída PD, que possui as características de tamanho pequeno, alta confiabilidade e ampla operação de temperatura.

Formulários:

• Alcance do laser
• Sensoriamento remoto a laser
• lidar

Características principais:

• 1535 nm, seguro para os olhos
• Alta potência de pico
• Ângulo de divergência <0,3mrad
• DP integrado
• Estrutura compacta
• Alta estabilidade

Parâmetros ópticos
Comprimento de onda (nm)	1535
Taxa de repetição (Hz)	10	5
Potência de saída (μJ)	500	1000
Largura de pulso (ns)	6	7
Duração do pulso da bomba (ms)	≤2,5	≤2,5
Diâmetro do feixe (mm)	14	16
Tipo de divergência total do feixe. (mrad)	0,28	0,25
Ampliação	30X
Parâmetros do sistema
Corrente operacional (A)	20	30
Tensão operacional (V)	1,8
Vibração	5Hz, 2,5g
Choque	Axial 100g, 1ms
Temperatura operacional (℃)	-40~65
Temperatura de armazenamento (℃)	-55~80
Umidade relativa de armazenamento	≤85%
Vida útil operacional (H)	≥5000

2.3 Lasers de microchip STXL 1535 nm 100 ~ 300 μJ com PIN

Nossos módulos laser de microchip de 1535nm com fotodetector (PIN) operam no regime de comprimento de onda seguro para os olhos e apresentam grandes vantagens em aplicações que incluem alcance de laser e LiDAR.Esta série de módulos laser é equipada com fotodetector integrado (PIN), fornecendo sinal de saída PD, sem pulso de cauda, ​​energia de pulso estável e excelente perfil de feixe.O design integrado do módulo bombeado por diodo e do cristal laser traz comodidade à instalação e integração devido ao tamanho compacto.

Formulários:

• Telêmetro a laser
• Radar meteorológico

Características principais:

• PIN integrado, fornece sinal de saída PD
• Q-switch passivo, Er:glass
• Seguro para os olhos
• Extremamente leve

Parâmetros ópticos
Comprimento de onda (nm)	1535
Energia de pulso (μJ)	100	200	300
Largura de pulso (ns)	≤5
Taxa de repetição (Hz)	10
Corrente operacional (A)	8	10	12
Amplitude do PIN (resistência V@50Ω)	2-3
Tipo de divergência total do feixe. (mrad)	10		8
Perfil de feixe	TEM00
Peso (g)	8		10
Dimensões (L×A×C, mm)	21x8x7		25x8x7
Temperatura de operação (℃)	-40~65
Temperatura de armazenamento (℃)	-55~80

2.4 Módulos de laser de microchip de alta taxa de repetição 1535nm STXL com PIN

Módulos de laser de microchip de 1535 nm de alta taxa de repetição com fotodetector (PIN) são lasers Er: vidro seguros para os olhos operando a 1-10kHz.Esta série de módulos laser está equipada com fotodetector integrado (PIN), que é capaz de fornecer sinal de saída PD.Utilizando a tecnologia de empacotamento de laser semicondutor, esses lasers apresentam tamanho compacto, estabilidade de desempenho suficiente e excelente qualidade de feixe.

Formulários:

• Alcance do laser
• Sensoriamento remoto a laser
• lidar

Características principais:

• PIN integrado, fornece sinal de saída PD
• Q-switch passivo, Er:glass
• Seguro para os olhos
• Operação em ampla temperatura

Comprimento de onda (nm)	1535
Energia de pulso (μJ)	40	20	10	5
Largura de pulso (ns)	≤5	≤6	≤8	≤10
Taxa de repetição (kHz)	1	2,5	5	10
Corrente operacional (A)	5
Amplitude do PIN (resistência V@50Ω)	2
Divergência total do feixe (tip., mrad)	≤16	≤17	≤18	≤20
Perfil de feixe	TEM00
Peso (g)	7
Dimensões (L×A×C, mm)	21x8x7
Temperatura de operação (℃)	-40~65
Temperatura de armazenamento (℃)	-55~80

2,5 módulos altos do laser do vidro do érbio da taxa de repetição 1535nm de STXL com expansor do feixe

O módulo de laser de vidro de érbio de alta taxa de repetição 1535nm com expansor de feixe é um módulo de laser integrado composto de laser de microchip de vidro de érbio de alta taxa de repetição, expansor de feixe e fotodetector (PIN) desenvolvido independentemente por nós, que é usado profissionalmente em alcance de laser, altímetro, lidar e outras aplicações.A série STXL-1535-40X de módulos de laser é especificada para fornecer 5-40μJ a 1535nm com alta taxa de repetição de 1-10kHz e pequeno ângulo de divergência, e fornecer sinal de saída PD, que possui as características de tamanho pequeno, alta confiabilidade e ampla operação de temperatura.

Formulários:

• Alcance do laser
• Sensoriamento remoto a laser
• lidar

Características principais:

• 1535nm, seguro para os olhos
• Alta taxa de repetição
• Ângulo de divergência <0,5mrad
• DP integrado
• Estrutura compacta
• Alta fiabilidade

Parâmetro óptico
Comprimento de onda (nm)	1535
Taxa de repetição (kHz)	1	2,5	5	10
Potência de saída (μJ)	40	20	10	5
Largura de pulso (ns)	5	6	8	10
Diâmetro do feixe (mm)	12	12	12	12
Divergência total do feixe Tipo.(muito)	0,4	0,4	0,45	0,45
Ampliação	40X
Parâmetros do sistema
Corrente operacional (A)	6
Tensão operacional (V)	1,8
Vibração	5Hz, 2,5g
Choque	Axial 100g, 1ms
Temperatura operacional (℃)	-40~65
Temperatura de armazenamento (℃)	-55~80
Umidade relativa de armazenamento	≤85%
Vida útil operacional (H)	≥5000

2.6 Lasers de microchip da série STXL-F

Os lasers seguros para os olhos Er:glass são lasers bombeados por diodo, sem água e passivamente Q-switched, desenvolvidos independentemente por nós, combinam operação de comprimento de onda seguro para os olhos com alta potência de pico, duração de pulso curta (largura de pulso) e qualidade de feixe limitada por difração para oferecem tamanho, peso e potência incomparáveis.Nossos lasers DPSS seguros para os olhos operam a 1535nm, além de serem chamados de lasers de 1535nm, esses lasers também são chamados de lasers de 1540nm, lasers de 1534nm, lasers de 1,54um ou lasers de 1,54μm, amplamente utilizados como fonte de luz de emissão de telêmetro.Neste comprimento de onda, sistemas de alcance a laser seguros para os olhos podem ser facilmente configurados sem comprometer a potência ou a qualidade do feixe.Isso torna as aplicações de alcance a laser mais seguras para os clientes.A maioria desses lasers funciona em uma ampla faixa de temperatura de -40°C a 60°C, com vida útil superior a 60 milhões de disparos.

Formulários:

• lidar
• Alcance do laser

Características principais:

• 1535 nm, seguro para os olhos
• Largura de pulso até 5ns
• Energia de pulso único até 400μJ
• Taxa de repetição de até 1kHz

Parâmetros ópticos
Comprimento de onda (nm)		1535
Taxa de repetição (kHz)		0,01	0,01	0,01	0,01	0,005	0,005	1	2,5	5	10
Energia de pulso (μJ)		100	200	300	500	700	1000	40	20	10	5
Largura de pulso (ns)		≤5	≤5	≤5	≤6	≤7	≤7	≤5	≤6	≤8	≤10
Estabilidade de potência (8h)		3%
Perfil de feixe		TEM00
Divergência de ângulo total Tipo.(muito)	Horizontais @1/e²	≤12	≤10	≤10	≤8	≤7	≤7	≤16	≤17	≤18	≤20
	Verticais @1/e²	≤12	≤10	≤10	≤8	≤7	≤7	≤16	≤17	≤18	≤18
Parâmetros do sistema
Tensão de alimentação		100-240 VCA, 50/60 Hz
Entrada de modulação		TTL0-5V, entrada SMA
Interface de controle		RS232,USB
Consumo de energia (W)		≤3				≤7
Dimensões de potência (L×A×C, mm)		168×88×140
Dimensões da cabeça do laser (L×A×C, mm)		45×30×120
Temperatura de operação (℃)		15-35
Temperatura de armazenamento (℃)		0-60

2,7 módulo alto do laser do microchip da taxa de repetição 1535nm de STXL

Er:os lasers seguros para os olhos de vidro são lasers bombeados por diodo, livres de água e passivamente Q-switched desenvolvidos independentemente por nós, combinam operação de comprimento de onda seguro para os olhos com alta potência de pico, duração de pulso curta (largura de pulso) e qualidade de feixe limitada por difração para oferecem tamanho, peso e potência incomparáveis.Nossos lasers DPSS seguros para os olhos operam a 1535nm, além de serem chamados de lasers de 1535nm, esses lasers também são chamados de lasers de 1540nm, lasers de 1534nm, lasers de 1,54um ou lasers de 1,54μm, amplamente utilizados como fonte de luz de emissão de telêmetro.Neste comprimento de onda, sistemas de alcance a laser seguros para os olhos podem ser facilmente configurados sem comprometer a potência ou a qualidade do feixe.Isso torna as aplicações de alcance a laser mais seguras para os clientes.A maioria desses lasers funciona em uma ampla faixa de temperatura de -40°C a 60°C, com vida útil superior a 60 milhões de disparos.

Formulários:

• Radar para evitar obstáculos
• Radar meteorológico
• Telêmetro a laser

Características principais:

• Q-switch passivo, Er:glass
• Seguro para os olhos
• Extremamente leve (cerca de 10g)
• Ampla faixa de temperatura operacional

Comprimento de onda (nm)	1535
Energia de pulso (μJ)	40	20	10	5
Taxa de repetição (kHz)	1	2,5	5	10
Largura de pulso (ns)	≤5	≤6	≤8	≤10
Corrente operacional (A)	5
Tensão operacional (V)	2
Diâmetro do feixe (mm)	0,3
Divergência total do feixe (tip., mrad)	≤16	≤17	≤18	≤20
Feixe apontando	< 0,2°
Perfil de feixe	TEM00
Peso (g)	≤10
Dimensões (L×A×C, mm)	21x8x7
Temperatura de operação (℃)	-40~65
Temperatura de armazenamento (℃)	-55~80

2,8 módulos de laser de microchip STXL 100 ~ 300 μJ 1535 nm

Os lasers Er:glass seguros para os olhos são lasers bombeados por diodo, livres de água e passivamente Q-switch, combinados com operação de comprimento de onda seguro para os olhos com alta potência de pico, duração de pulso curta (largura de pulso) e qualidade de feixe limitada por difração para fornecer tamanho e peso incomparáveis e poder.Nossos lasers DPSS seguros para os olhos operam a 1535nm, além de serem chamados de lasers de 1535nm, esses lasers também são chamados de lasers de 1540nm, lasers de 1534nm, lasers de 1,54um ou lasers de 1,54μm, amplamente utilizados como fonte de luz de emissão de telêmetro.Neste comprimento de onda, sistemas de alcance a laser seguros para os olhos podem ser facilmente configurados sem comprometer a potência ou a qualidade do feixe.Isso torna as aplicações de alcance a laser mais seguras para os clientes.A maioria desses lasers funciona em uma ampla faixa de temperatura de -40°C a 60°C, com vida útil superior a 60 milhões de disparos.

Formulários:

• Telêmetro a laser
• Radar meteorológico

Características principais:

• Q-switch passivo, Er:glass
• Seguro para os olhos
• Extremamente leve
• Design supercompacto
• Ampla faixa de temperatura operacional

Comprimento de onda (nm)	1535
Energia de pulso (μJ)	100	200	300
Largura de pulso (ns)	≤5
Taxa de repetição (Hz)	10
Corrente operacional (A)	7	10	12
Divergência total do feixe (tip., mrad)	10
Perfil de feixe	TEM00
Peso (g)	7	10	12
Dimensões (L×A×C, mm)	21x8x7		25x8x7
Temperatura de operação (℃)	-40~65
Temperatura de armazenamento (℃)	-55~80

2.9 Módulos de laser de microchip 1535nm de alta energia STXL

Os lasers Er:glass seguros para os olhos são lasers bombeados por diodo, livres de água e passivamente Q-switch, combinados com operação de comprimento de onda seguro para os olhos com alta potência de pico, duração de pulso curta (largura de pulso) e qualidade de feixe limitada por difração para fornecer tamanho e peso incomparáveis e poder.Nossos lasers DPSS seguros para os olhos operam a 1535nm, além de serem chamados de lasers de 1535nm, esses lasers também são chamados de lasers de 1540nm, lasers de 1534nm, lasers de 1,54um ou lasers de 1,54μm, amplamente utilizados como fonte de luz de emissão de telêmetro.Neste comprimento de onda, sistemas de alcance a laser seguros para os olhos podem ser facilmente configurados sem comprometer a potência ou a qualidade do feixe.Isso torna as aplicações de alcance a laser mais seguras para os clientes.A maioria desses lasers funciona em uma ampla faixa de temperatura de -40°C a 60°C, com vida útil superior a 60 milhões de disparos.

Formulários:

• Telêmetro a laser
• Altímetro
• LIBRAS

Características principais:

• Potência de pico >150kW
• Seguro para os olhos
• Sem controle de temperatura
• Baixa corrente operacional
• Tamanho compacto

Comprimento de onda (nm)	1535
Energia de pulso (μJ)	800	1000
Largura de pulso (ns)	≤7	≤8
Taxa de repetição (Hz)	10	5
Corrente operacional (A)	30
Divergência total do feixe (tip., mrad)	≤7
Perfil de feixe	TEM00
Peso (g)	20
Dimensões (L×A×C, mm)	38x9x7,7
Temperatura de operação (℃)	-40~65
Temperatura de armazenamento (℃)	-55~80

2.10 módulos de laser de microchip 1535nm de alta energia STXL 500μJ

Os lasers Er:glass seguros para os olhos são lasers bombeados por diodo, livres de água e passivamente Q-switch, combinados com operação de comprimento de onda seguro para os olhos com alta potência de pico, duração de pulso curta (largura de pulso) e qualidade de feixe limitada por difração para fornecer tamanho e peso incomparáveis e poder.Nossos lasers DPSS seguros para os olhos operam a 1535nm, além de serem chamados de lasers de 1535nm, esses lasers também são chamados de lasers de 1540nm, lasers de 1534nm, lasers de 1,54um ou lasers de 1,54μm, amplamente utilizados como fonte de luz de emissão de telêmetro.Neste comprimento de onda, sistemas de alcance a laser seguros para os olhos podem ser facilmente configurados sem comprometer a potência ou a qualidade do feixe.Isso torna as aplicações de alcance a laser mais seguras para os clientes.A maioria desses lasers funciona em uma ampla faixa de temperatura de -40°C a 60°C, com vida útil superior a 60 milhões de disparos.

Formulários:

• Telêmetro a laser
• Radar meteorológico

Características principais:

• Q-switch passivo, Er:glass
• Seguro para os olhos
• Extremamente leve
• Design supercompacto
• Ampla faixa de temperatura operacional

Comprimento de onda (nm)	1535
Energia de pulso (μJ)	500
Largura de pulso (ns)	≤6
Taxa de repetição (Hz)	10
Corrente operacional (A)	20
Divergência total do feixe (tip., mrad)	6
Perfil de feixe	TEM00
Peso (g)	13
Dimensões (L×A×C, mm)	32x8x7
Temperatura de operação (℃)	-40~65
Temperatura de armazenamento (℃)	-55~80

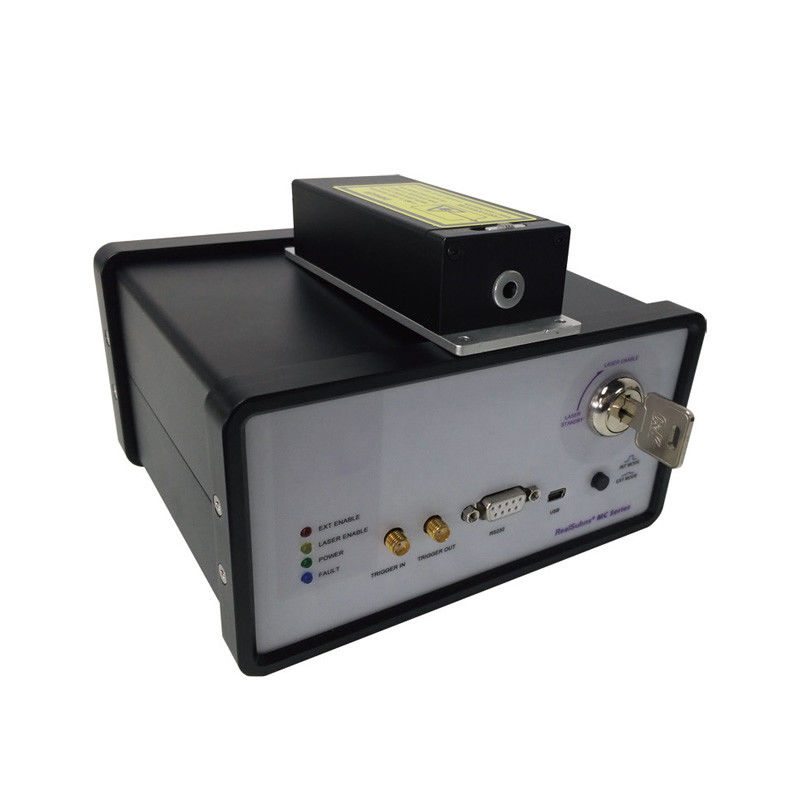

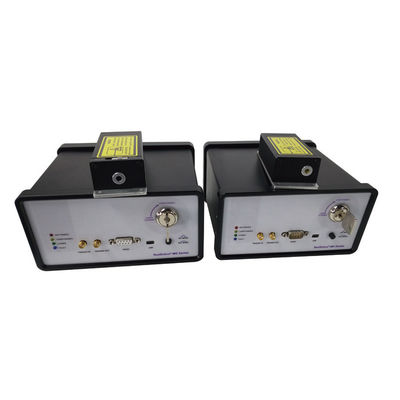

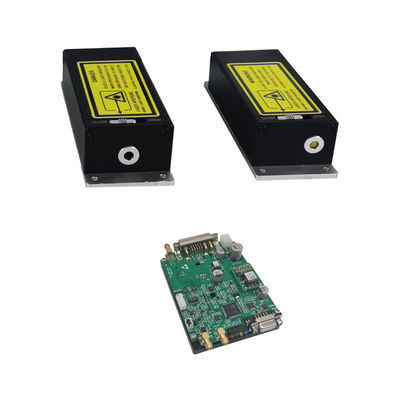

3. Lasers de microchip de modo longitudinal único série STXL-H 300ps

Os lasers de microchip de modo longitudinal único (SLM) da série STXL-H são lasers de estado sólido compactos, econômicos e confiáveis, bombeados por semicondutores (bombeados por diodo), Q-switch passivo (Q-comutado passivamente), com energia de saída estável, alta potência de pico e excelente qualidade de feixe.A cavidade monolítica do laser está permanentemente alinhada e, portanto, extremamente estável.O sistema suporta gatilho interno e gatilho externo.Esta série de produtos produz radiação de modo longitudinal único de 1064 nm, 532 nm, 355 nm, 266 nm e 213 nm com uma longa vida útil.A duração do pulso (largura do pulso) pode cair para 300ps (0,3ns).Vários modelos operam com taxas de repetição de até 50kHz e a potência média varia de 2mW a 100mW.O design confiável e robusto do microchip é perfeito para aplicações industriais OEM avançadas.

Formulários:

• Laser de sementes
• Microusinagem
• Espectroscopia Raman
• Alcance do laser
• Fluorescência induzida por laser (LIF)
• Imagem ultrassônica a laser
• Espectrômetro de massa de tempo de voo (TOFMS)
• Fotolitografia

Características principais:

• Largura de pulso até 300ps
• Alta estabilidade energética
• Taxa de repetição de até 100kHz
• Modo espacial TEM00
• Polarização estável

Parâmetros ópticos
Comprimento de onda (nm)		1064				532
Taxa de repetição (kHz)		20	50	100		20	50	100
Potência média (mW)		60	100	100		30	50	30
Energia de pulso (μJ)		3	2	1		1,5	1	0,3
Largura de pulso (ps)		350		500		300		450
Estabilidade de potência (8h)		±3%
Perfil de feixe		TEM00
Divergência total do feixe (tip., mrad)	Horizontais @1/e²	20		30		16		25
	Verticais @1/e²	20		30		16		25
Razão de polarização		>100:1
Parâmetros do sistema
Tensão de alimentação		100-240 VCA, 50/60 Hz
Interface de controle		RS232,USB
Consumo de energia (W)		≤35	≤40		≤40	≤35	≤40		≤40
Dimensões de potência (L×A×C, mm)		168×88×140
Dimensões da cabeça do laser (L×A×C, mm)		45×30×120
Temperatura de operação (℃)		15-35
Temperatura de armazenamento (℃)		0-60

Lasers de vidro dopado com érbio da série SLY

Nossos lasers de vidro dopados com érbio da série SLY podem ser usados ​​dentro da faixa de segurança do olho humano, são fáceis de controlar, altamente eficientes e têm uma longa vida útil.Esses lasers estão disponíveis em vários comprimentos de onda de 1535 e 1537 nm.

Características:

• Segurança ocular humana
• Tamanho pequeno e peso leve
• Alta eficiência de conversão fotoelétrica
• Adapte-se ao ambiente operacional hostil

Formulários:

• Alcance do laser
• LIDAR
• Comunicação a laser

1. Lasers de vidro Er da série A1 SLY-1535-xxx-A1

Parâmetros	SLY-1535-100-A1	SLY-1535-200-A1	SLY-1535-300-A1	SLY-1535-400-A1
Comprimento de onda	1535 nm
Largura pulsada (FWHM)	3s - 6s
Energia pulsada (µJ)	100	200	300	400
Potência de pico (kw)	25	50	70	80
Estabilidade Energética	≤5%
Ângulo de divergência do feixe	≤12mrad
Tensão de trabalho	2V
Corrente de trabalho (A)	7	12	12	14
Frequência de trabalho	1 Hz – 10 Hz
Largura pulsada	1ms -2,5ms
Temperatura de trabalho	-40°C - 60°C
Temperatura de armazenamento	-50°C - 70°C
Vida	10000000 de vezes
Peso	<10g

Dimensão de SLY-1535-xxx-A1:

Observação:

xxx: energia pulsada (µJ)

2. Lasers de vidro Er da série A3 SLY-1535-xxx-A3

Parâmetros	SLY-1535-100-A3	SLY-1535-200-A3	SLY-1535-300-A3	SLY-1535-400-A3
Comprimento de onda	1535 nm
Largura pulsada (FWHM)	3s - 6s
Energia pulsada (µJ)	100	200	300	400
Potência de pico (kw)	25	50	70	80
Estabilidade Energética	≤5%
Ângulo de divergência do feixe	≤12mrad
Tensão de trabalho	2V
Corrente de trabalho (A)	7	12	12	14
Frequência de trabalho	1 Hz - 10 Hz
Largura pulsada	1ms - 2,5ms
Temperatura de trabalho	-40°C - 60°C
Temperatura de armazenamento	-50°C - 70°C
Vida	10000000 de vezes
Peso	<10g

Dimensão de SLY-1535-xxx-A3:

Observação:

xxx: energia pulsada (µJ)

3. Lasers de vidro Er da série A4 SLY-1535-xxx-A4

Parâmetros	SLY-1535-100-A4	SLY-1535-200-A4	SLY-1535-300-A4	SLY-1535-400-A4
Comprimento de onda	1535 nm
Largura pulsada (FWHM)	3s - 6s
Energia pulsada (µJ)	100	200	300	400
Potência de pico (kw)	25	50	70	80
Estabilidade Energética	≤5%
Ângulo de divergência do feixe	≤0,5mrad
Tensão de trabalho	2V
Corrente de trabalho (A)	7	12	12	14
Frequência de trabalho	1 Hz - 10 Hz
Largura pulsada	1ms - 2,5ms
Temperatura de trabalho	-40°C - 60°C
Temperatura de armazenamento	-50°C - 70°C
Vida	10000000 de vezes
Peso	<20g

Dimensão de SLY-1535-xxx-A4:

Observação:

xxx: energia pulsada (µJ)

4. Lasers de vidro Er da série A5 SLY-1535-xxx-A5

Parâmetros	SLY-1535-100-A5	SLY-1535-200-A5	SLY-1535-300-A5	SLY-1535-400-A5
Comprimento de onda	1535 nm
Largura pulsada (FWHM)	3s - 6s
Energia pulsada (µJ)	100	200	300	400
Potência de pico (kw)	25	50	70	80
Estabilidade Energética	≤5%
Ângulo de divergência do feixe	≤0,5mrad
Tensão de trabalho	2V
Corrente de trabalho (A)	7	12	12	14
Frequência de trabalho	1 Hz - 10 Hz
Largura pulsada	1ms - 2,5ms
Temperatura de trabalho	-40°C - 60°C
Temperatura de armazenamento	-50°C - 70°C
Vida	10000000 de vezes
Peso	<20g

Dimensão de SLY-1535-xxx-A5:

Observação:

xxx: energia pulsada (µJ)

5. Lasers de vidro Er da série A6 SLY-1535-40-A6

Parâmetros	SLY-1535-40-A6
Comprimento de onda	1535 nm
Largura pulsada (FWHM)	3s - 5s
Energia pulsada (µJ)	40
Potência de pico (kw)	10
Estabilidade Energética	≤5%
Ângulo de divergência do feixe	≤0,5mrad
Tensão de trabalho	2V
Corrente de trabalho (A)	3
Frequência de trabalho	10.000Hz
Largura pulsada	0,2ms – 0,4ms
Temperatura de trabalho	-40°C - 60°C
Temperatura de armazenamento	-50°C - 70°C
Vida	10000000 de vezes
Peso	<20g

Dimensão do SLY-1535-40-A6:

6. Lasers de vidro Er da série A8 SLY-1535-2000-A8

Parâmetros	SLY-1535-2000-A8
Comprimento de onda	1535 nm
Largura pulsada (FWHM)	10s - 15s
Energia pulsada (µJ)	2000
Potência de pico (kw)	150
Estabilidade Energética	≤5%
Ângulo de divergência do feixe	≤4mrad
Tensão de trabalho	<4 V
Corrente de trabalho (A)	70
Frequência de trabalho	1 Hz – 5 Hz
Largura pulsada	3ms – 5ms
Temperatura de trabalho	-40°C - 60°C
Temperatura de armazenamento	-55°C - 75°C
Vida	10000000 de vezes
Peso	<80g

Dimensão do SLY-1535-2000-A8:

7. Lasers de vidro Er da série C1 SLY-1535-500-C1

Parâmetros	SLY-1535-500-C1
Comprimento de onda	1535 nm
Largura pulsada (FWHM)	4s - 6s
Energia pulsada (µJ)	500
Potência de pico (kw)	100
Estabilidade Energética	≤5%
Ângulo de divergência do feixe	≤12mrad
Tensão de trabalho	2V
Corrente de trabalho (A)	15
Frequência de trabalho	1 Hz – 5 Hz
Largura pulsada	1ms – 2,5ms
Temperatura de trabalho	-40°C - 60°C
Temperatura de armazenamento	-50°C - 70°C
Vida	10000000 de vezes
Peso	<20g

Dimensão do SLY-1535-500-C1:

8. Lasers de vidro Er da série C2 SLY-1535-40-C2

Parâmetros	SLY-1535-40-C2
Comprimento de onda	1535 nm
Largura pulsada (FWHM)	3s - 4s
Energia pulsada (µJ)	40
Potência de pico (kw)	10
Estabilidade Energética	≤5%
Ângulo de divergência do feixe	≤15mrad
Tensão de trabalho	2V
Corrente de trabalho (A)	3
Frequência de trabalho	1000Hz
Largura pulsada	0,2ms – 0,4ms
Temperatura de trabalho	-40°C - 60°C
Temperatura de armazenamento	-50°C - 70°C
Vida	10000000 de vezes
Peso	<10g

Dimensão do SLY-1535-40-C2:

9. Lasers de vidro Er da série C3 SLY-1535-xxx-C3

Parâmetros	SLY-1535-100-C3	SLY-1535-200-C3	SLY-1535-300-C3	SLY-1535-400-C3
Comprimento de onda	1535 nm
Largura pulsada (FWHM)	≤12ns
Energia pulsada (µJ)	100	200	300	400
Potência de pico (kw)	25	50	70	80
Estabilidade Energética	≤5%
Ângulo de divergência do feixe	≤0,5mrad
Tensão de trabalho	2V
Corrente de trabalho (A)	7	12	12	14
Frequência de trabalho	1 Hz - 10 Hz
Largura pulsada	1ms - 2,5ms
Temperatura de trabalho	-50°C - 70°C
Temperatura de armazenamento	-55°C - 75°C
Vida	10000000 de vezes
Peso	<15g

Dimensão de SLY-1535-xxx-C3:

Observação:

xxx: energia pulsada (µJ)

10. Lasers de vidro Er da série C7 SLY-1535-40-C7

Parâmetros	SLY-1535-40-C7
Comprimento de onda	1535 nm
Largura pulsada (FWHM)	3s - 5s
Energia pulsada (µJ)	40
Potência de pico (kw)	10
Estabilidade Energética	≤5%
Ângulo de divergência do feixe	≤0,5mrad
Tensão de trabalho	2V
Corrente de trabalho (A)	3
Frequência de trabalho	1000Hz
Largura pulsada	0,2ms – 0,4ms
Temperatura de trabalho	-40°C - 60°C
Temperatura de armazenamento	-50°C - 70°C
Vida	10000000 de vezes
Peso	<30g

Dimensão do SLY-1535-40-C7:

11. Lasers de vidro Er da série C7 SLY-1537-500-C9

Parâmetros	SLY-1537-500-C9
Comprimento de onda	1537 nm
Largura pulsada (FWHM)	4s - 7s
Energia pulsada (µJ)	500
Potência de pico (kw)	10
Estabilidade Energética	≤5%
Ângulo de divergência do feixe	≤5mrad
Tensão de trabalho	4V
Corrente de trabalho (A)	20
Frequência de repetição	10 Hz
Temperatura de trabalho	-40°C - 60°C
Temperatura de armazenamento	-55°C - 75°C
Vida	10000000 de vezes
Peso	<20g

Dimensão de SLY-1537-500-C9:

OBSERVAÇÃO:

1. Devem ser tomadas medidas antiestáticas durante o transporte, armazenamento e uso.

2. Os pinos do diodo laser precisam ser protegidos conectando linhas curtas entre eles.

3. Janela de laser para garantir limpeza e livre de poluição.

4. Use fonte de alimentação de corrente constante para evitar picos e surtos durante o trabalho.

5. O laser deve ser instalado de forma confiável durante o trabalho.

6. Siga o manual de instruções de operação.

7. Para outras dúvidas, entre em contato conosco.

Lasers de microchip de vidro dopado com érbio série SED

Esquema de numeração de peças

Série – Comprimento de onda – Energia de pulso – Largura de pulso – Outros

Por exemplo: SED-1535nm-100uJ-3.5ns, é um laser SED dopado com érbio com comprimento de onda de 1535nm, energia de pulso de 120uJ e largura de pulso de 3,5ns.

1. Laser de vidro dopado com érbio de 100 ~ 300 µJ, SED-1535nm-xxx-3,5ns

O laser de vidro de érbio emite em um comprimento de onda seguro para os olhos de 1,54 µm e oferece alta qualidade de feixe dentro da janela atmosférica.Com uma energia de pulso de 100-300 µJ, é adequado para alcance de laser seguro para os olhos.Este laser apresenta baixo consumo de energia, alta potência de pico, largura de pulso estreita, tamanho compacto e não requer controle de temperatura.Foi comprovado que é uma solução de laser segura, eficiente e estável, segura para os olhos.

Especificações técnicas:

Número da peça	SED-1535nm-100uJ-3,5ns	SED-1535nm-200uJ-3,5ns	SED-1535-300uJ-3,5ns
Comprimento de onda	1535 nm	1535 nm	1535 nm
Energia de pulso (Min/Typ.)	≥100µJ	≥200µJ	≥300µJ
Largura de pulso, tipo.(FWHM)	3,5ns	3,5ns	3,5ns
Taxa de repetição de pulso	1~20Hz	1~10Hz	1~20Hz
Estabilidade de pulso	10%	10%	10%
Diâmetro dos pontos	0,2 mm	0,2 mm	0,2 mm
Ângulo de divergência do feixe	10mrad	10mrad	10mrad
Modo pontos	TEM00	TEM00	TEM00
Temperatura de operação	-45°C~ +65°C	-45°C~ +65°C	-45°C~ +65°C
Temperatura de armazenamento	-55°C~ +85°C	-55°C~ +85°C	-55°C~ +85°C
Impacto	1500G, 0,5ms	1500G, 0,5ms	1500G, 0,5ms
Vibração	20~2000Hz/20G	20~2000Hz/20G	20~2000Hz/20G
Vida útil	>50 milhões de fotos	>50 milhões de fotos	>50 milhões de fotos
Dimensão (mm)	25x8x7	25x8x7	25x8x7
Peso	8g	8g	8g
Tensão	2V	2V	2V
Atual	6A	12A	12A
Largura do pulso	≥2ms	≥1,8ms	≥2,5ms

2. Laser de vidro dopado com érbio de 500 µJ, SED-1535nm-500uJ-5ns

O laser de vidro de érbio emite em um comprimento de onda seguro para os olhos de 1,54 µm e oferece alta qualidade de feixe dentro da janela atmosférica.Com uma energia de pulso de 500 µJ, é adequado para medição de laser segura para os olhos.Este laser apresenta baixo consumo de energia, alta potência de pico, largura de pulso estreita, tamanho compacto e não requer controle de temperatura.Foi comprovado que é uma solução de laser segura, eficiente e estável, segura para os olhos.

Especificações técnicas:

Número da peça	SED-1535nn-500uJ-5ns
Comprimento de onda	1535 nm
Energia de pulso (Min/Typ.)	≥500µJ
Largura de pulso, tipo.(FWHM)	5ns
Taxa de repetição de pulso	1~10Hz
Estabilidade de pulso	10%
Diâmetro dos pontos	0,3 mm
Ângulo de divergência do feixe	10mrad
Modo pontos	TEM00
Temperatura de operação	-45°C~ +65°C
Temperatura de armazenamento	-55°C~ +85°C
Impacto	1500G, 0,5ms
Vibração	20~2000Hz/20G
Vida útil	>50 milhões de fotos
Dimensão (mm)	32x8x7
Peso	10g
Tensão	2V
Atual	20A
Largura do pulso	≥2,4ms

3. Laser de vidro dopado com érbio 2mJ, SED-1535nm-2mJ-11ns

Este laser emprega vidro de érbio como meio ativo operando em um comprimento de onda de 1,54 µm.Oferece alta eficiência de conversão fotoelétrica, convertendo efetivamente energia elétrica em energia laser.Com excelente desempenho óptico e estabilidade de saída, fornece consistentemente energia de pulso superior a 2mJ.É compacto, leve e se destaca em diversos campos, como pesquisa científica, tratamento médico e processamento industrial.

Especificações técnicas:

Número da peça	SED-1535nm-2mJ-11ns
Comprimento de onda	1535 nm
Energia de pulso (Min/Typ.)	≥2mJ
Largura de pulso, tipo.(FWHM)	11s
Taxa de repetição de pulso	5Hz
Estabilidade de pulso	±5%
Diâmetro dos pontos	0,5 mm
Ângulo de divergência do feixe	4mrad
Modo pontos	TEM00
Temperatura de operação	-45°C~ +65°C
Temperatura de armazenamento	-55°C~ +85°C
Impacto	1500G, 0,5ms
Vibração	5~2000Hz/20G
Vida útil	>50 milhões de fotos
Dimensão (mm)	60x34x26
Peso	120g
Tensão	5V
Atual	65A
Largura do pulso	≥4ms
